LED照明用16x16mmA13角铝型材结构

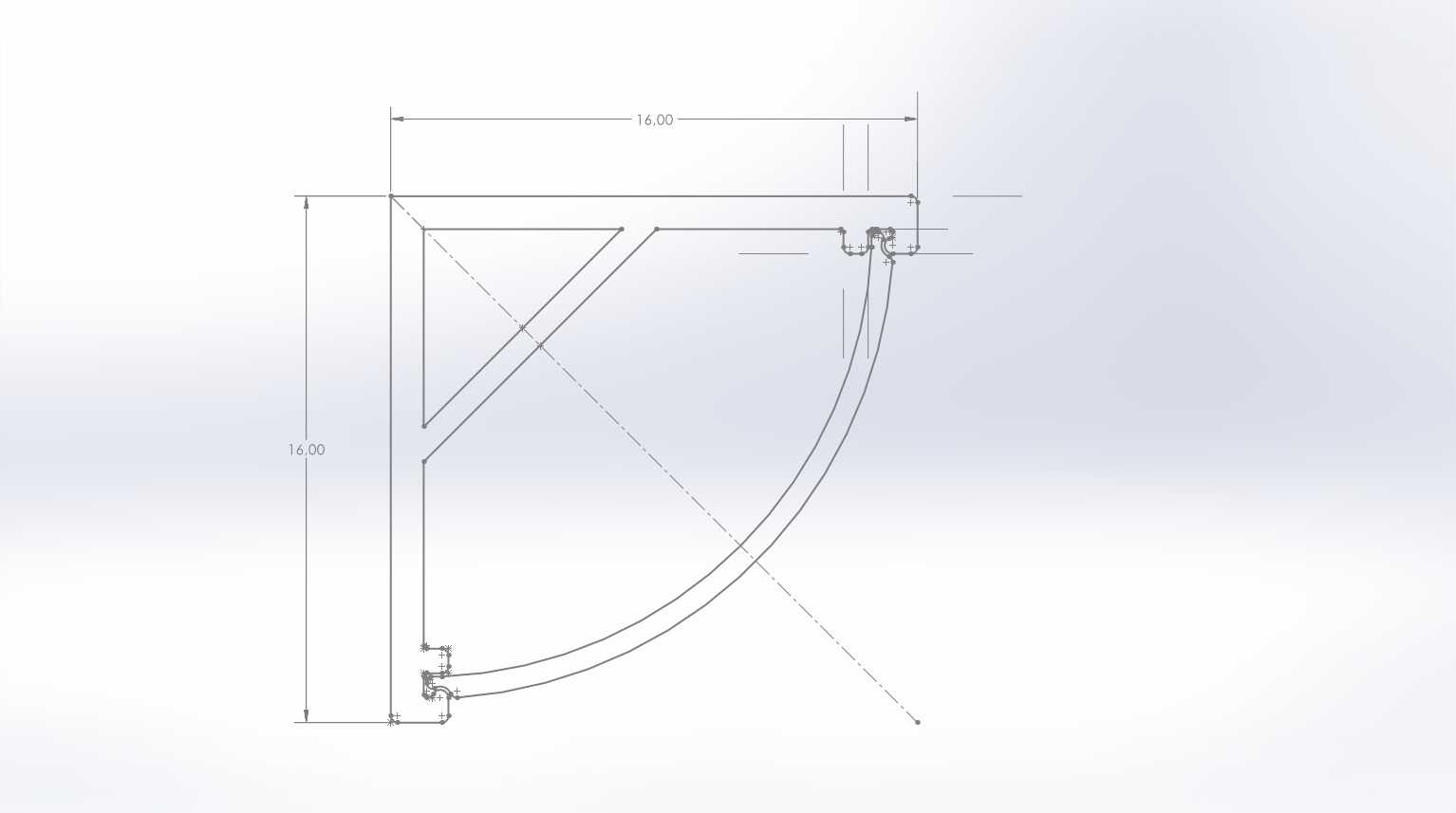

　　做LED照明设备结构设计快十年，这类小截面角铝型材是日常选型里碰得最多的基础构件，很多刚入行的设计师总觉得型材是标准件随便选，真到装配出问题才知道每一处截面细节都对应着实际安装的边界要求。这款16x16mm规格的A13角型铝型材，截面是带圆弧过渡的不等边？不对，实际看截面是直角边搭配半圆弧封边的结构，专门针对线性LED照明产品的安装场景做的优化，平时做线条灯、嵌入式灯槽、柜内照明模组的固定框架时，不用额外做封边处理，圆弧面刚好可以作为出光侧的导光过渡，避免直角边的硬棱刮伤安装人员，也能减少光线在型材边角的暗区。

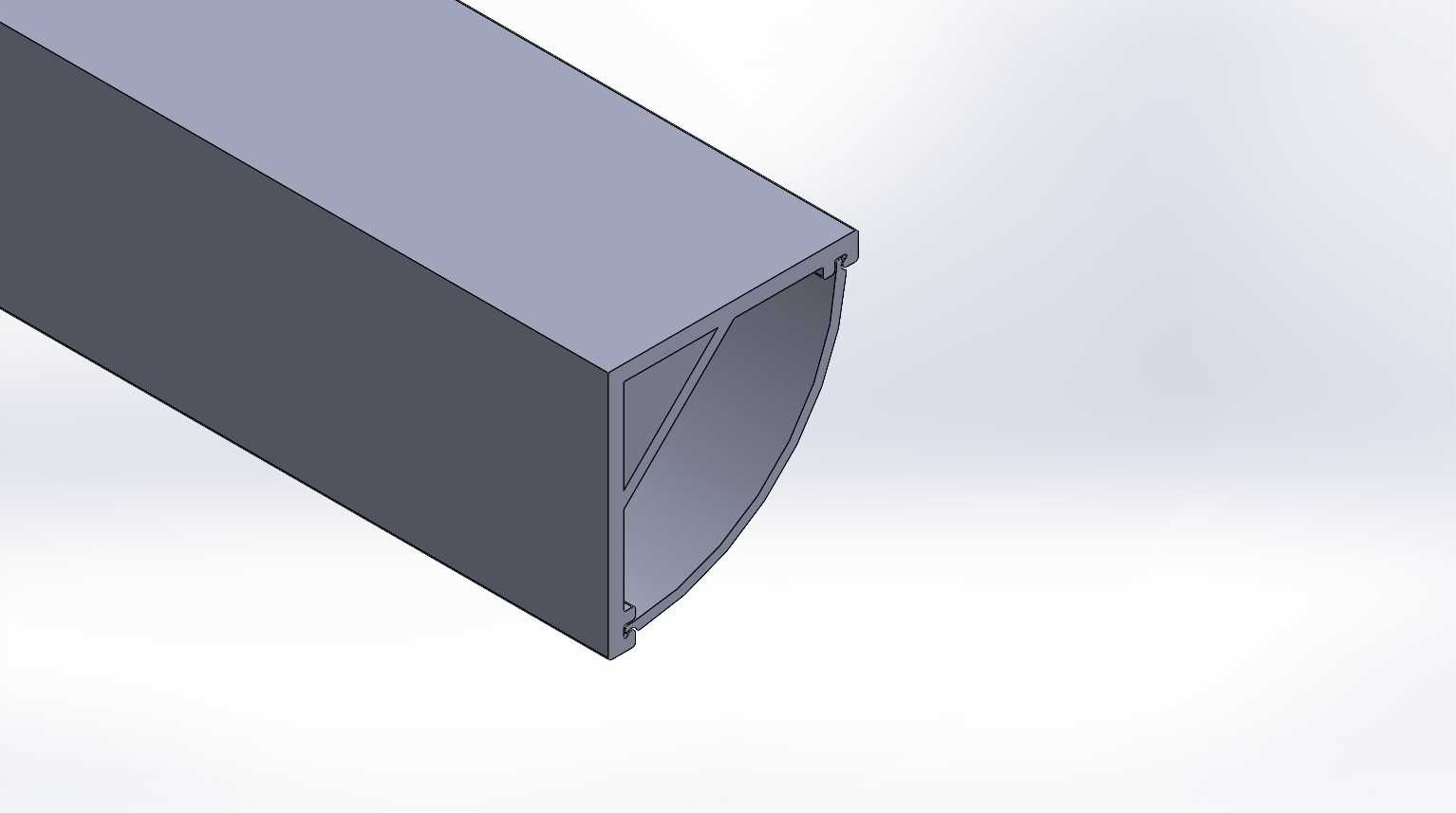

　　从设计思路上看，这个型材的壁厚控制在常规挤压工艺的合理区间，直角侧的内壁加了三角加强筋，别小看这几毫米的筋条，1米长度的型材悬空安装时，抗挠度比同壁厚无筋的角铝高30%以上，做长跨度灯槽的时候不用额外加衬钢就能满足平直度要求，能省不少后续装配的调平工时。型材的两个直角边边缘都做了0.5mm的安装卡槽，不是那种通长的燕尾槽，是微凸的卡边，刚好适配常规PC灯罩的卡扣，装配的时候不用打胶，直接把灯罩顺着型材长度方向卡进去就行，拆卸维护的时候也不会留残胶，适合商用照明场景里频繁更换光源模组的需求。

　　实际应用里，这个规格的角铝不会用来做承重主结构，大多是作为照明模组的侧边固定件、转角连接件，或者小型设备的走线护边——比如展柜的层板灯安装，把型材固定在层板下方，LED软灯条贴在型材的内侧平面，圆弧面刚好把光线柔化扩散，不会出现直射的眩光。安装边界上要注意，16mm的边宽意味着打孔固定的时候，中心孔距边缘不能小于5mm，不然挤压铝的壁厚处容易打裂，自攻螺丝选M3的规格最合适，太大的螺丝会把型材边撑变形，太小的话固定力不够，长期受灯条发热的温度影响容易松脱。

　　做挤压型材建模的时候，最容易忽略的是挤压工艺的拔模斜度，这个型材的所有内壁都留了0.3度的斜度，不是完全垂直的面，要是建模的时候做成纯直角，开挤压模的时候会出问题，生产出来的型材表面容易有拉痕，脱模的时候阻力太大还会变形。另外那个圆弧面的半径是和边宽匹配的，16mm边对应的圆弧半径刚好15mm左右，和直角边平滑衔接，没有突兀的接缝，后期做阳极氧化表面处理的时候，不会在接缝处积留药液，氧化后的颜色一致性更好，不会出现边角色差。

　　很多设计师选角铝的时候只看边长和壁厚，不注意截面的细节结构，比如这款型材的内侧直角处做了R1的圆角过渡，不是清角，一方面是挤压工艺更容易成型，减少模具的应力集中，延长模具寿命，另一方面安装的时候如果要在直角处走线，圆角不会刮破电线的绝缘层，省了额外加护线套的工序。还有型材的端面，要是做拼接安装的话，45度切角的时候刚好能把两个方向的圆弧面对齐，拼出来的转角没有缝隙，做明装线条灯的时候外观整体性更好，不用额外打腻子补缝。

　　从实际使用的工况来看，LED照明用的铝型材除了固定作用，还要承担一部分散热功能，这款型材的散热面积比同规格的等边角铝大15%左右，因为圆弧面增加了和空气的接触面积，灯条工作时产生的热量能通过型材快速散出去，不用额外加散热片，小功率的LED灯条用这个型材做外壳，连续工作的外壳温度能控制在40度以内，符合照明产品的安全温度要求。要是用在潮湿环境比如卫浴间的镜前灯，型材表面做阳极氧化处理后，抗腐蚀能力也足够，不会因为长期受潮出现表面氧化起斑的问题。

　　建模的时候还要注意，型材的库文件要把截面草图完全定义，所有的尺寸公差按照挤压铝的行业标准来，比如外形尺寸的公差控制在±0.2mm以内，安装卡槽的尺寸公差要控制在±0.1mm，不然和灯罩装配的时候会出现卡不紧或者装不上的问题。另外作为库组件使用的时候，要把型材的长度配置做全，从100mm到2000mm的常用长度都做好配置，设计装配的时候直接调用就行，不用每次都重新拉伸，能提高不少设计效率。平时做设备内部的照明安装，比如机床的工作灯支架、自动化设备的内部检修灯固定，用这个规格的型材也很合适，重量轻，切割方便，用普通的铝切机就能现场加工，不用复杂的机加工工序，现场安装的适配性很强。
