LED照明用A10规格铝合金挤压型材结构

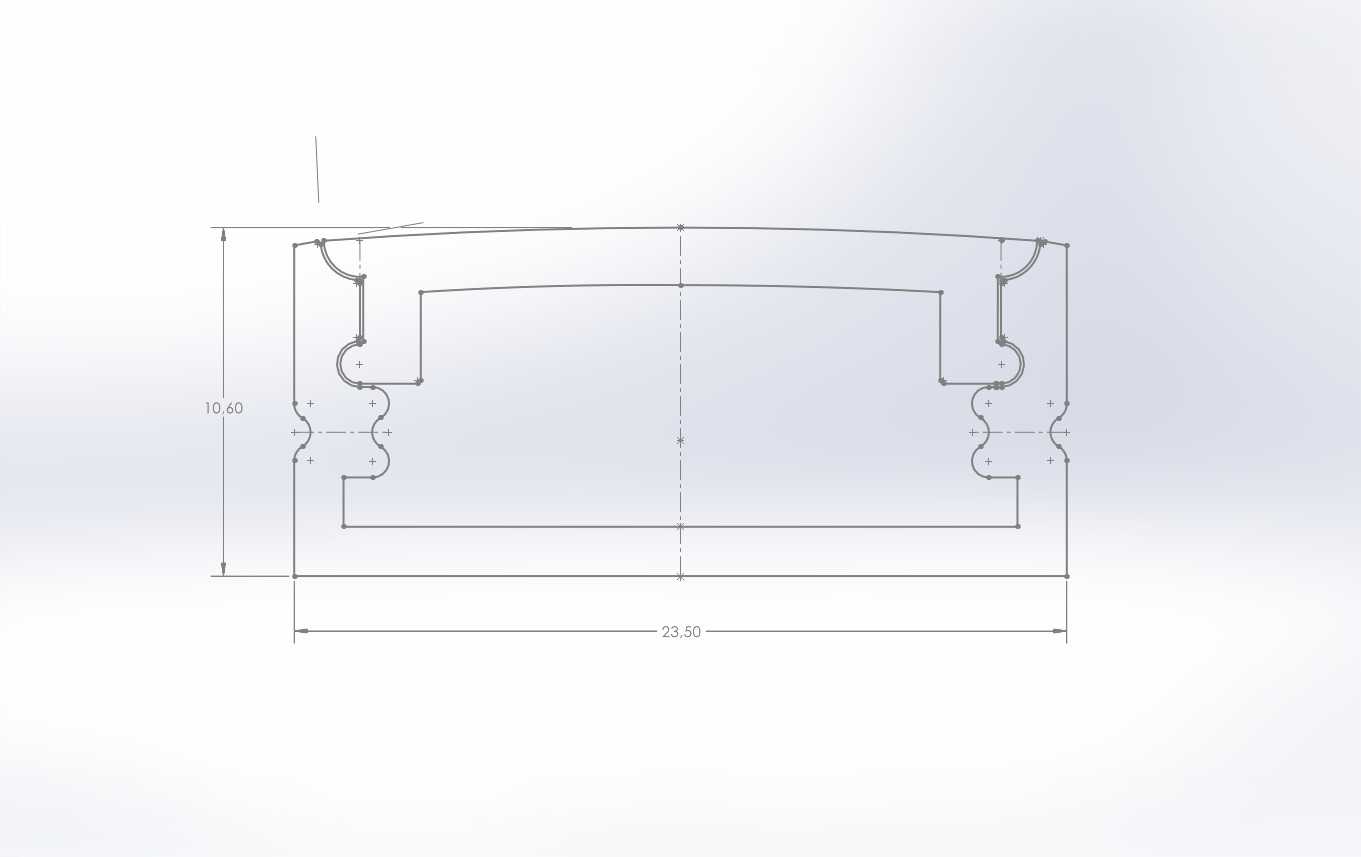

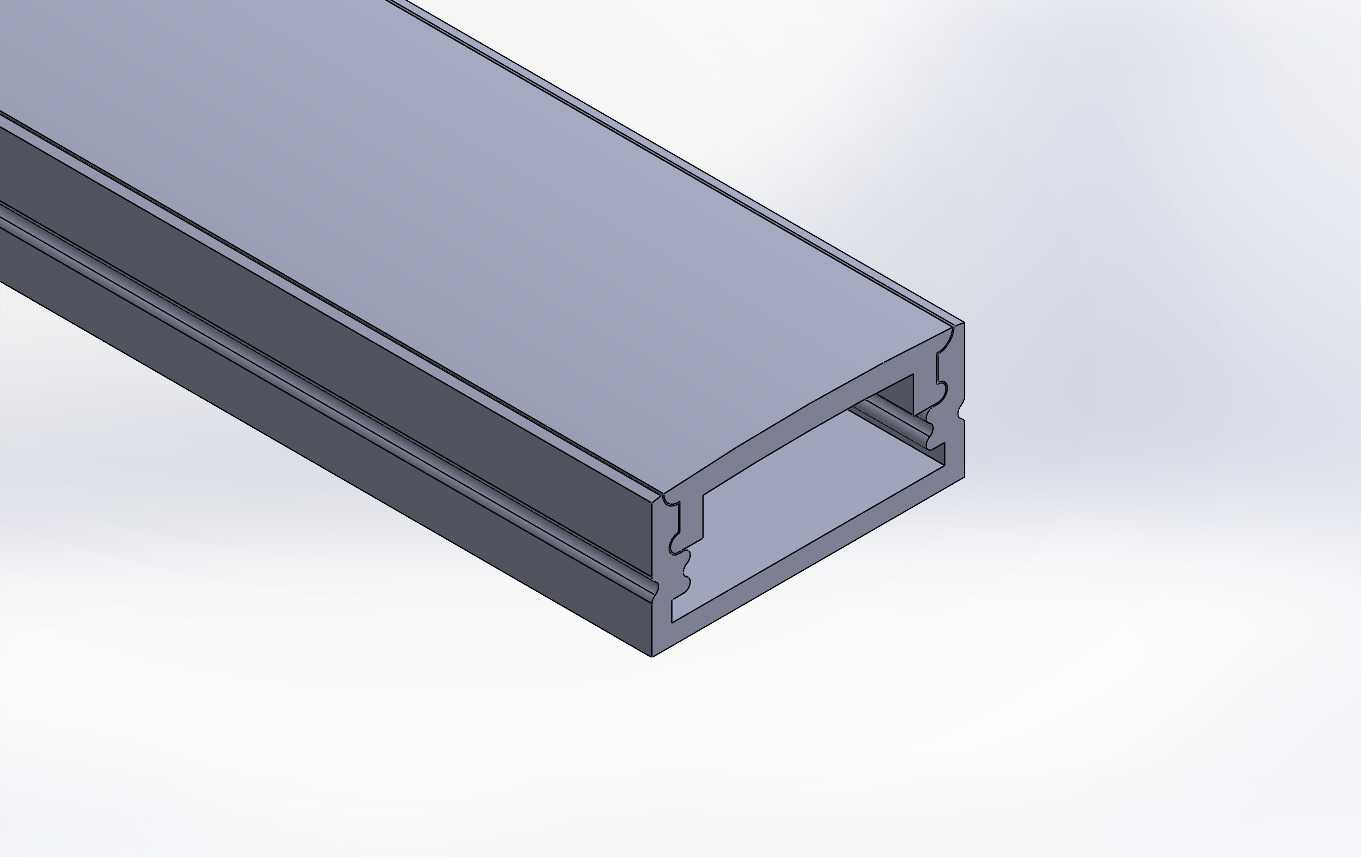

　　这款铝合金挤压型材是面向LED照明领域开发的标准结构件，截面外轮廓尺寸控制在23.5mm×10.6mm，属于小尺寸线性安装类型材，适配多数低压灯带、小型线性灯条的内置安装需求。从截面结构来看，型材采用单侧开口的槽式设计，开口侧预留了两组对称的卡扣卡槽，可直接卡入配套的PC扩散罩或端盖，无需额外打胶或螺丝固定，装配效率比传统螺丝锁紧结构提升40%以上，适合批量灯具生产的流水线装配作业。型材的壁厚设计经过挤压工艺校核，主体壁厚保持在1.2mm，既保证了挤压成型时的金属流动性，避免出现缺料、壁厚不均的缺陷，也能满足日常使用中的结构强度要求，1米长度的型材跨距支撑时，中部静载变形量可控制在0.3mm以内，不会出现灯带安装后弯曲下垂的问题。

　　在实际应用场景中，这类型材除了常规的室内线性灯、橱柜灯、展柜灯带的外壳使用外，也可作为小型自动化设备的线槽、传感器安装导轨使用，槽内宽度可容纳宽度18mm以内的PCB板或低压导线，内壁预留的两条凸棱可直接承托PCB板，安装时只需将PCB板顺着槽口推入即可，凸棱的过盈量设计为0.1mm，推入后可实现无螺丝固定，同时保证PCB板与铝型材内壁贴合，提升LED工作时的散热效率，降低光衰速度。设计阶段针对挤压模具的寿命做了优化，所有内角均采用R0.3mm的圆角过渡，避免挤压时模具出现应力集中导致的崩模问题，外角则做了R0.2mm的倒角处理，去除切割后的锐边，避免装配或安装时划伤操作人员。

　　型材的安装边界适配性较强，背部为平整平面，可直接通过背胶粘贴在安装基面，也可通过配套的卡扣件实现螺丝固定，相邻型材拼接时，可插入配套的内角连接件实现90度或直线拼接，拼接缝隙可控制在0.1mm以内，满足长距离线性照明的无断点安装需求。槽口的卡扣尺寸经过多次迭代，适配市面上主流厚度的PC扩散罩，卡扣的拔出力控制在15N-20N之间，既保证日常使用中不会出现罩板脱落的问题，也方便后期维护时拆卸更换内部灯带或驱动元件。作为标准挤压型材，该截面可直接存入三维设计软件的标准件库，设计人员在做灯具设计或小型设备结构设计时可直接调用，无需重复绘制截面，大幅缩短设计周期。

　　型材的材质选用6063-T5铝合金，表面可做阳极氧化、喷塑等多种表面处理，氧化膜厚度可根据使用环境调整，室内使用时氧化膜厚度达到8μm即可满足防腐蚀要求，户外使用时可提升至12μm以上，配合端盖的密封处理可达到IP54的防护等级，满足户外招牌、轮廓灯的使用需求。在结构强度校核阶段，针对型材的抗扭、抗弯性能做了有限元验证，当承受1N·m的扭矩时，型材的最大应力为85MPa，远低于6063-T5铝合金的屈服强度，不会出现塑性变形；在10N的侧向力作用下，型材的侧向变形量为0.2mm，不会影响灯带的照射角度稳定性。型材的截面设计也充分考虑了挤压生产的效率，截面的金属分布均匀，各部位壁厚差控制在0.3mm以内，挤压时的出料速度可达到20m/min，生产效率较高，适合大批量量产，同时也降低了单件的生产成本。
