小型家用生物处理废水净化装置结构

　　这款一体化小型废水生物处理装置，主要面向单户家庭、小型独栋民宿、偏远乡村散户等无集中市政排污管网覆盖的场景，可直接埋设于户外地下，对接户内厨卫排水管路，无需额外搭建大型处理池体，适配日排水量1-2立方的小型排污需求，处理后的出水可达到杂用水回用标准，能直接用于庭院绿化浇灌、地面冲洗等场景，大幅降低零散排污点的污水处理成本。

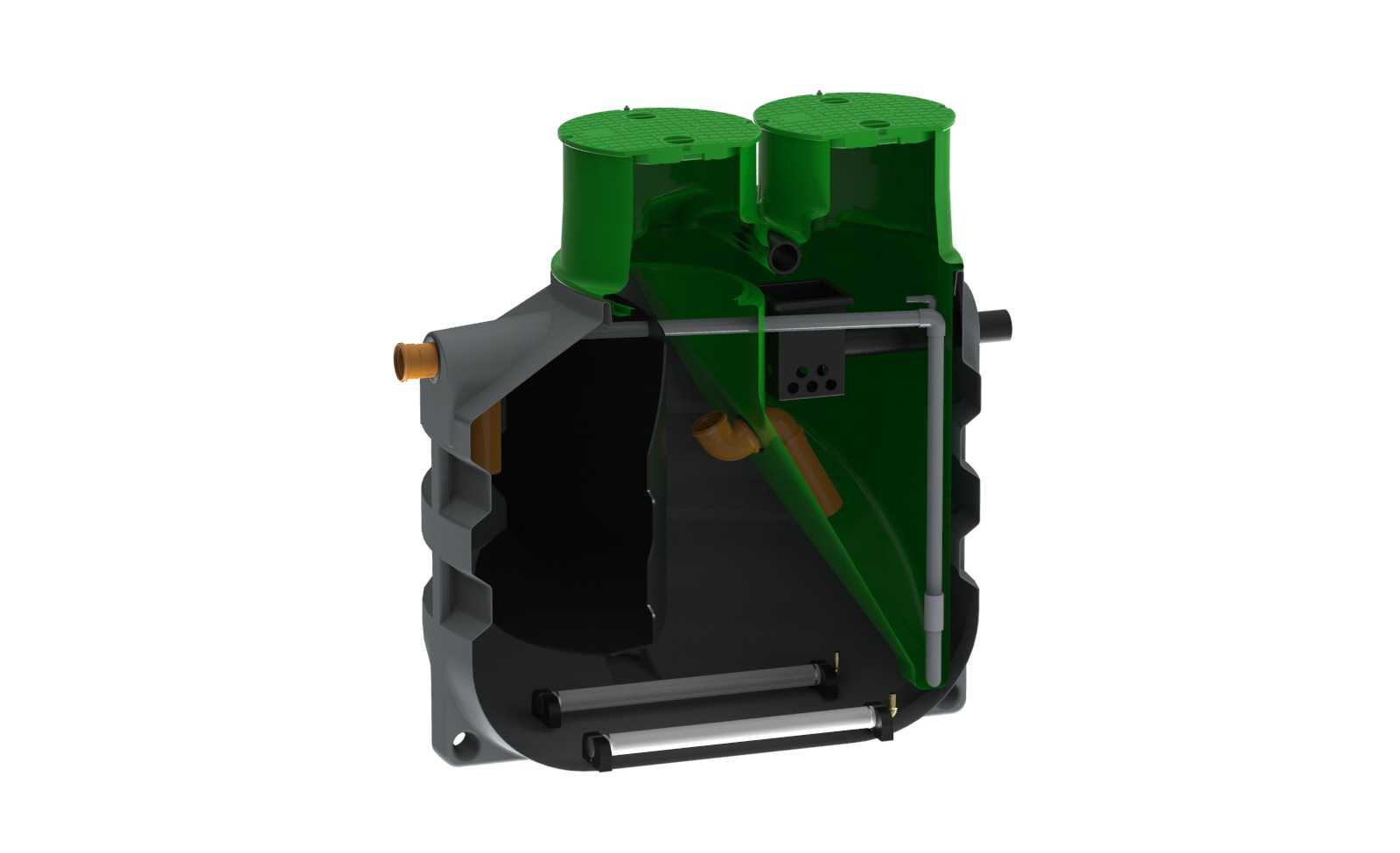

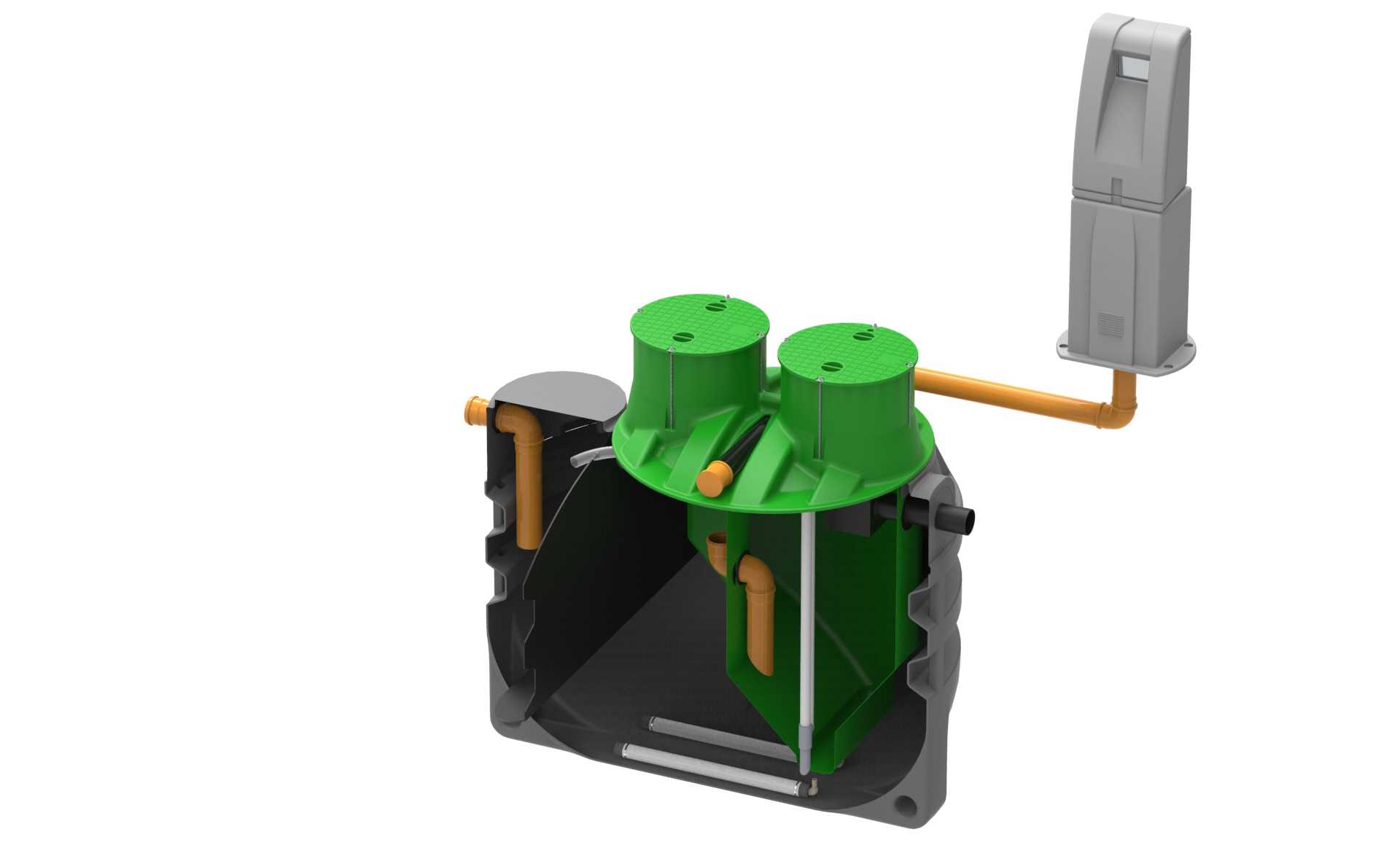

　　从结构设计逻辑来看，整个装置采用一体化滚塑成型外壳，外壳主体为深灰色耐腐材质，顶部设置两个绿色检查口，分别对应沉降腔与曝气腔的维护位置，检查口带密封卡扣结构，可避免地下渗水进入腔室同时阻隔异味散溢。装置整体采用立式紧凑布局，进水端设置在腔体侧上方，对接户内排水横管，出水端设置在另一侧对应清洁器的溢流位置，外接出水管路可直接连通回用储水罐或渗滤排放区，安装时仅需按照进出水口的中心标高预留基坑，基坑底部做100mm厚素混凝土找平即可，无需额外做复杂的设备基础固定，设备自重较轻，单人即可配合吊装完成就位。

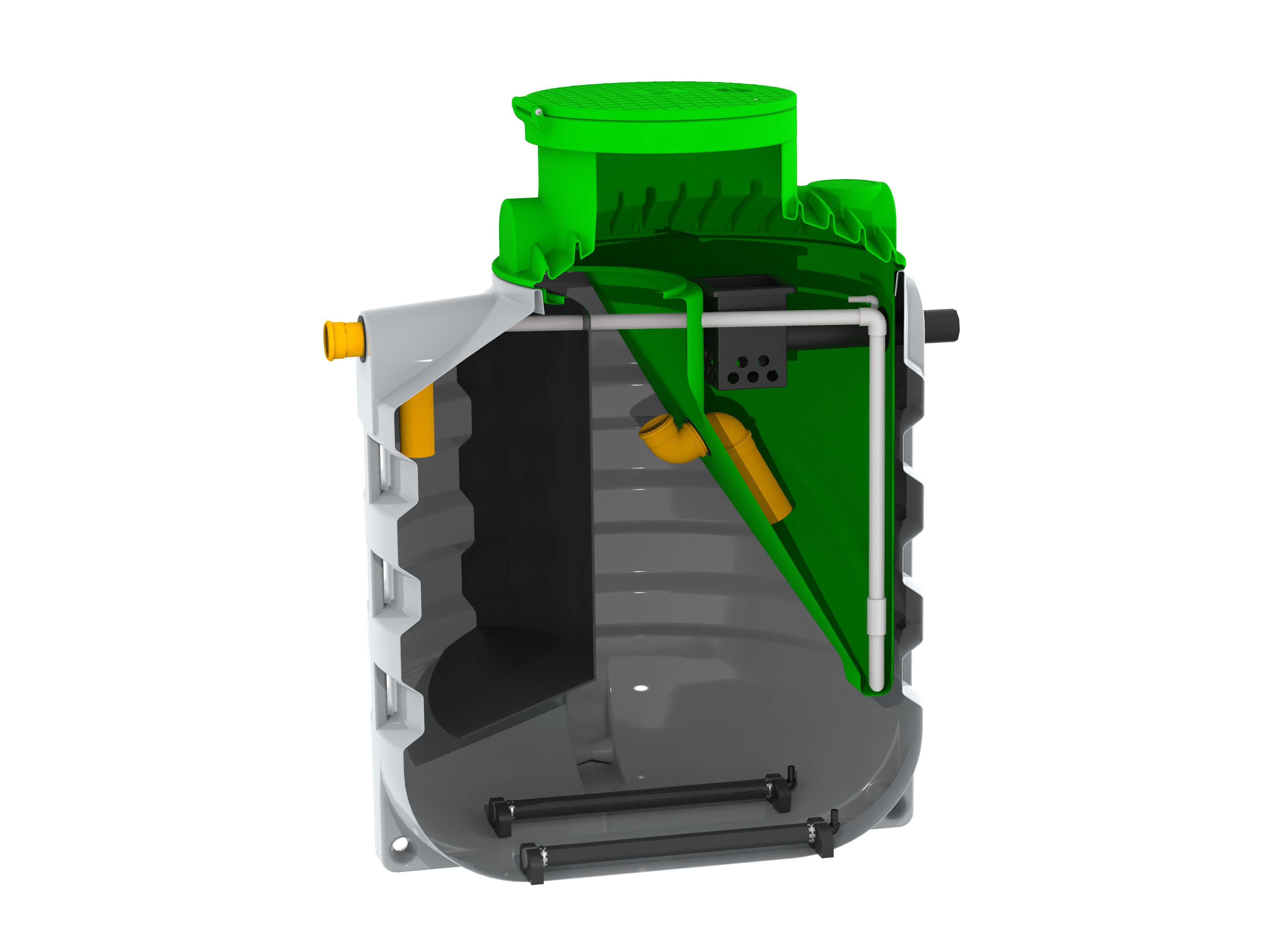

　　内部流道设计完全遵循三步净化的工艺逻辑，第一级主沉降腔位于进水侧，腔体内设置倾斜导流板，进水沿导流板缓慢流入腔室底部，流速被大幅降低，水中漂浮的不可降解大颗粒杂质、食物残渣、毛发等会被截留在沉降腔底部，避免进入后续处理单元堵塞曝气扩散装置，沉降腔的有效储泥容积可满足6-8个月的清掏周期，日常维护仅需打开顶部对应检查口，用吸污泵抽取底部沉渣即可，无需拆解设备管路。第二级曝气腔位于沉降腔旁侧，两腔之间通过底部的连通口实现水流传递，经过初步沉降的废水从连通口流入曝气腔，腔室底部安装的管道扩散器会持续充入空气，为腔体内的活性生物菌群提供好氧生存环境，菌群会分解水中的溶解性有机污染物，将大分子有机物分解为小分子无机物，实现污水的生物净化，曝气管道采用沿腔壁环形布置的方式，曝气孔径沿管道长度方向梯度设置，保证整个腔室横截面的曝气均匀度，避免出现局部曝气死角导致的污泥厌氧发臭问题。第三级清洁澄清单元设置在曝气腔的溢流侧，经过曝气处理的混合液顺着溢流弯管流入澄清区，在重力作用下实现泥水分离，澄清后的上层清水从溢流口流出设备，沉降下来的活性污泥在气泵回流作用下，通过回流管路重新送回主沉降器前端，补充前端的生物菌群浓度，同时减少污泥外排量，整个流道没有设置复杂的活动阀件，所有过流部件均为固定结构，大幅降低了设备长期埋地运行的故障概率。

　　在安装边界设计上，设备的进出水口均采用标准PVC承插接口，可直接对接市面上通用的110mm排水管材，无需定制转接头；顶部检查口的上沿标高高于地面150mm，可避免雨季地表径流倒灌入设备内部；设备外壳的加强筋沿腔体周向均匀布置，可承受周边土壤的侧向压力，埋深不超过2米的情况下无需额外做罐体加固处理，适配绝大多数地区的冻土层以下安装要求。整个内部结构的流道转折处均做了圆弧过渡处理，没有直角死区，可避免污泥在转角处淤积堵塞，长期运行无需频繁冲洗内部流道。
