减压阀配套连接固定折弯钢板结构

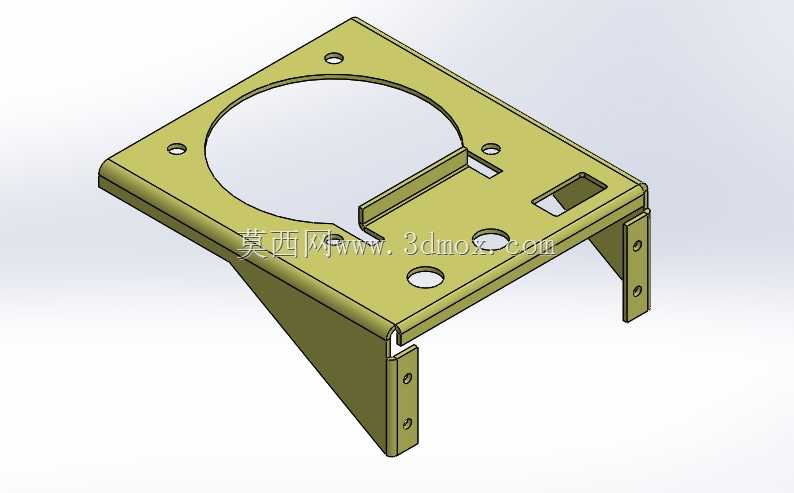

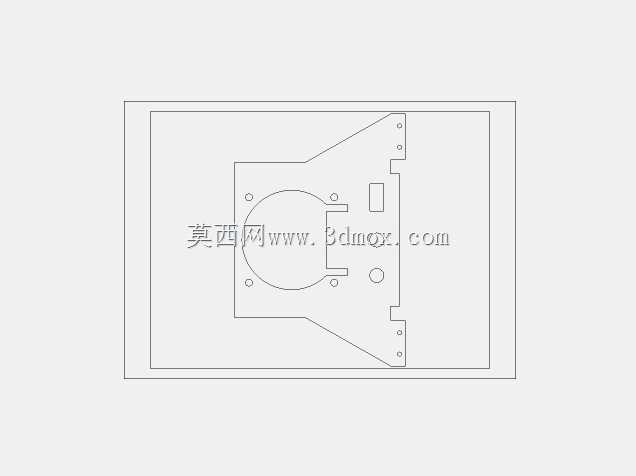

　　这款折弯成型的钢板构件，主要应用在工业流体管路系统中减压阀组件的安装固定场景，作为减压阀与设备机架、管路安装面之间的过渡连接载体，承担承载阀体重量、约束阀体安装位置、抵消管路运行中产生的振动载荷的作用。从结构设计来看，主体采用平板折弯成型工艺，主面板开设大尺寸圆形避让孔，该孔尺寸匹配减压阀阀体的安装定位凸台外径，安装时阀体凸台可穿过该孔实现径向定位，避免阀体安装后出现径向窜动；主面板上分布的多个小圆孔为阀体安装固定孔，孔位与减压阀底座的安装螺孔位置一一对应，可通过螺栓实现阀体与钢板的刚性连接。

　　主面板边缘向下折弯形成两个对称的支撑支脚，支脚表面同样开设安装孔，用于将整个组件固定在设备安装基面或管廊支架上，支脚与主面板之间的折弯角度经过受力校核，可保证在阀体满载、管路带压运行的工况下，不会出现支撑变形、安装面偏移的问题。主面板上额外开设的方形缺口与小型槽孔，是为了避让减压阀的调节手柄、外接测压接头等突出部件，避免安装过程中出现结构干涉，同时也能减少钢板整体重量，降低安装基面的承载负担。设计过程中充分考虑了安装边界的限制，支脚的折弯高度预留了足够的操作空间，方便施工人员使用工具紧固底部安装螺栓，主面板的外形轮廓避开了周边管路、线缆的排布空间，不会与相邻组件产生位置冲突。

　　钢板的折弯圆角、孔位边缘都做了去毛刺处理，避免安装过程中划伤操作人员或损坏阀体表面的防腐涂层，整体结构没有多余的冗余设计，所有结构特征都服务于安装定位、承载支撑、避让干涉的实际功能需求，可直接适配对应通径的减压阀安装场景，不需要额外进行二次加工即可投入使用。
