FURSE铜质防雷接闪基座固定结构

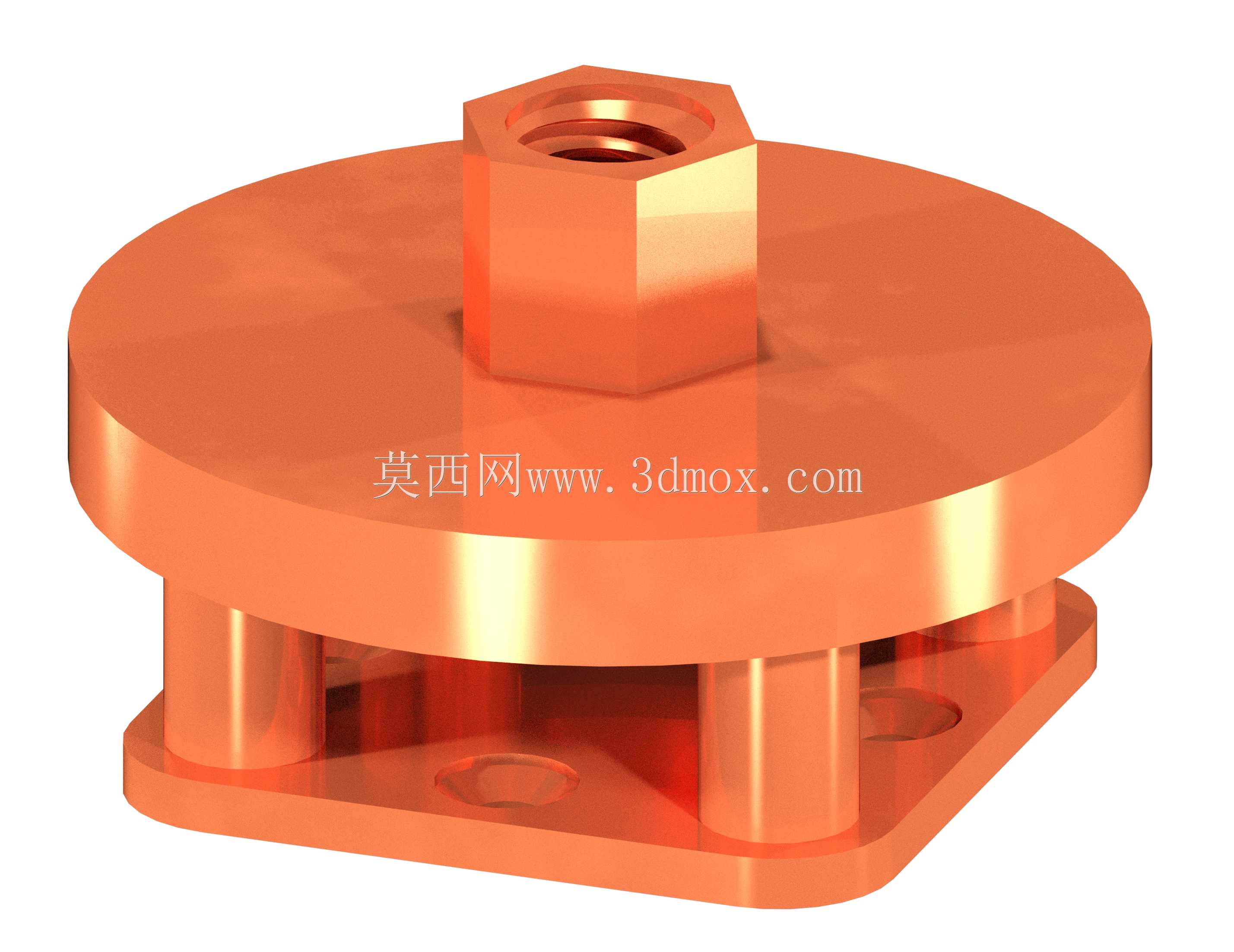

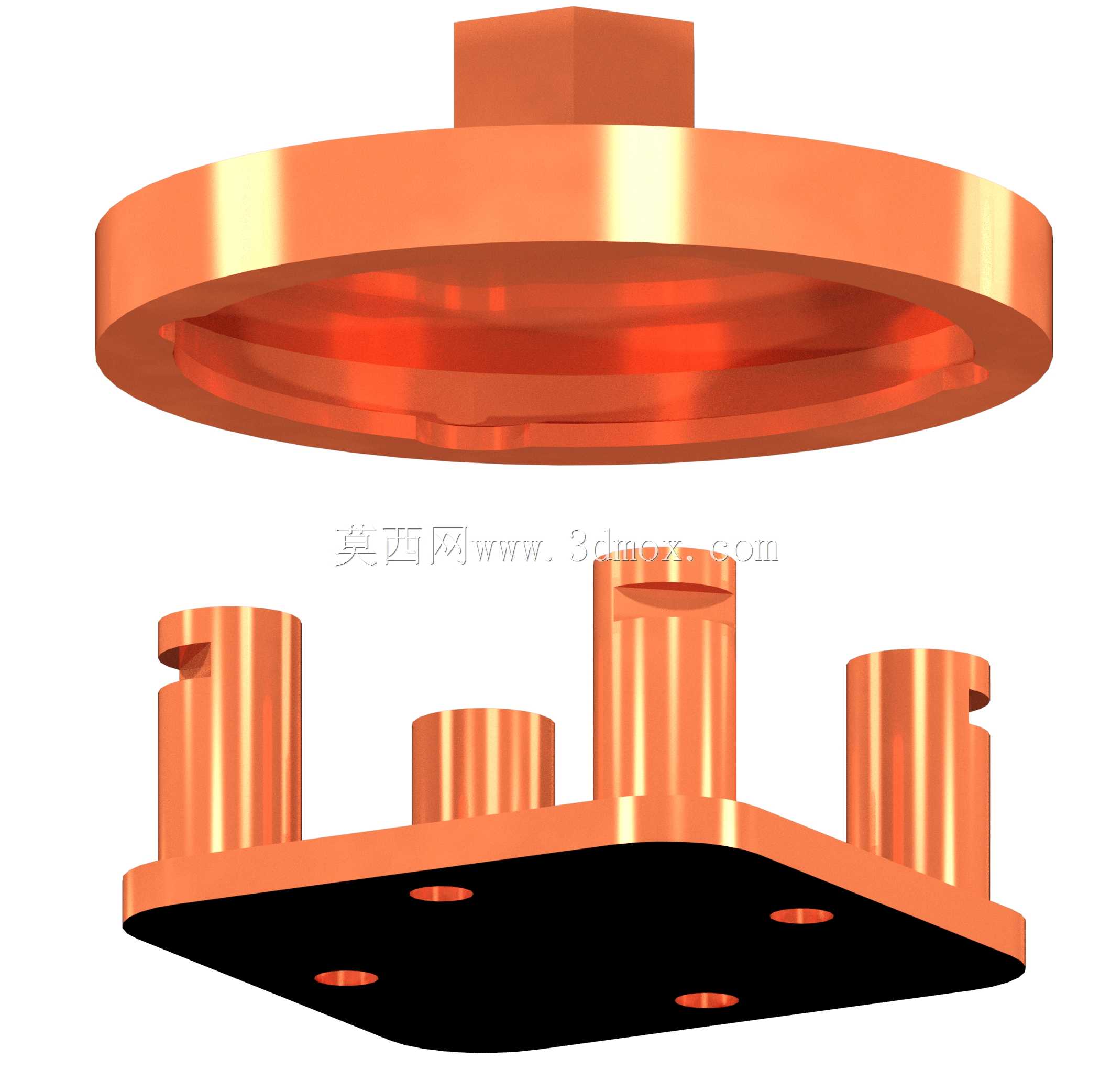

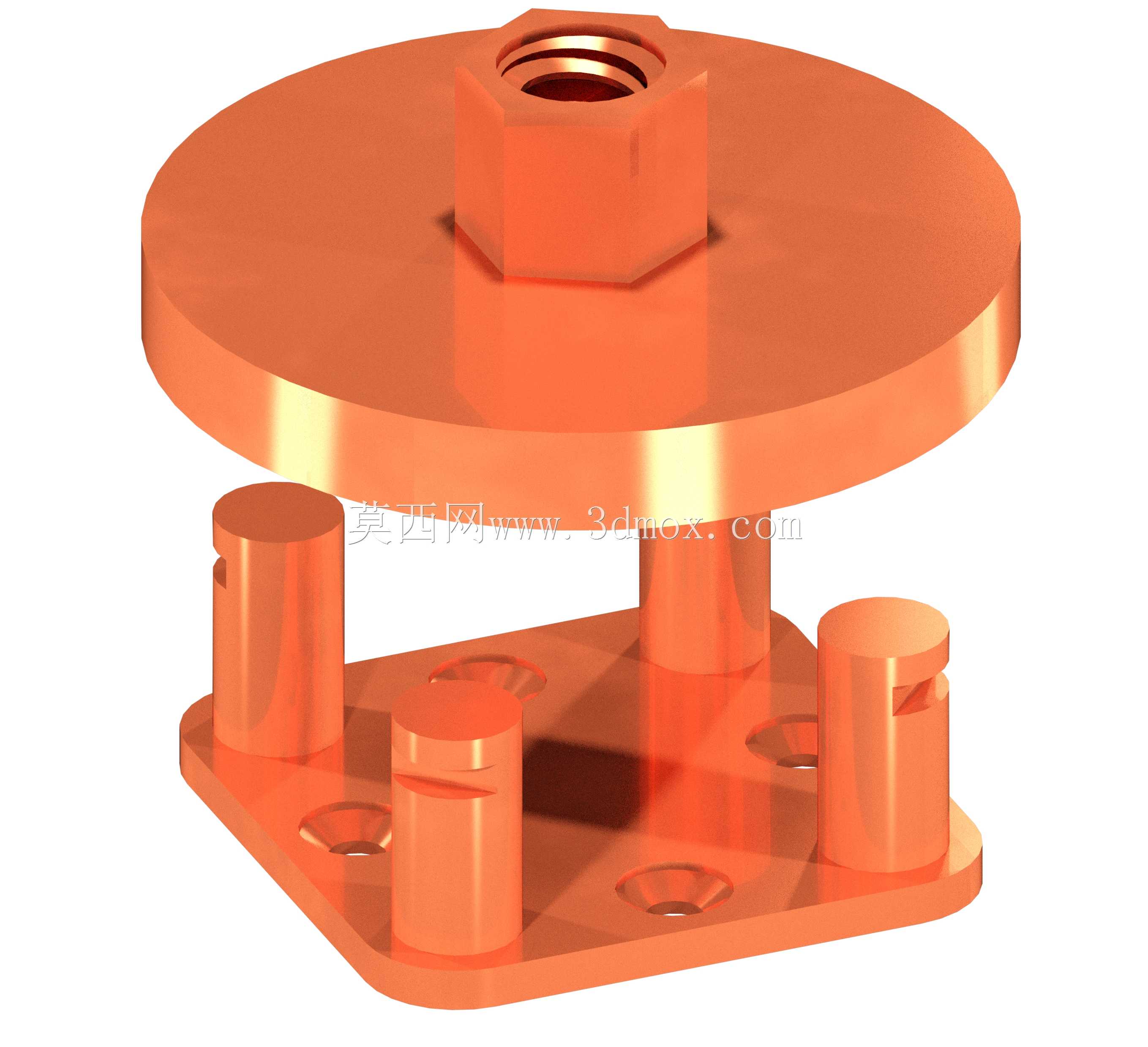

　　这类铜质基座支架多用于建筑屋面、通信塔台、工业厂区户外设施的防雷接闪系统中，作为接闪杆与安装基面之间的核心连接承载构件，承担着固定接闪杆、保障雷电流可靠导通泄放的关键作用。从结构设计来看，上部采用内螺纹六角凸台结构，可直接与标准规格的接闪杆下端外螺纹配合，六角外形方便现场施工时使用扳手拧紧，无需额外设计夹持位，装配效率更高；中部为圆形过渡承载盘，均匀分散接闪杆传递的风载荷与自重载荷，避免应力集中在螺纹连接位置；下部采用方形安装底板，四角预留螺栓安装孔，可通过膨胀螺栓或焊接方式固定在混凝土基座、金属屋面檩条等安装基面上，底板与上部承载盘之间设置多根支撑立柱，在保证整体结构强度的同时减少材料用量，也能降低构件自重，减少屋面载荷负担。

　　材质选用紫铜加工，一方面是因为铜的导电性能优异，能够保证雷电流通过时的导通效率，减少接闪环节的电阻值，避免雷击时出现点位差引发的次生损坏；另一方面铜的抗腐蚀性能较强，在户外露天环境下长期使用不易出现锈蚀断裂，能有效降低后期运维更换的频次。设计过程中需要重点匹配安装边界尺寸：上部螺纹规格需对应常用接闪杆的杆径标准，保证互换性；下部方形底板的安装孔位间距要适配市面通用的混凝土预制基座尺寸，避免现场施工时重新打孔调整；整体高度需要控制在合理范围，既要保证接闪杆安装后的垂直度，又不能过高导致风阻过大引发结构失稳。

　　实际应用场景中，这类基座不仅要承受接闪杆的垂直自重，还要应对户外强风环境下的横向剪切力，因此支撑立柱的排布、承载盘的厚度都经过力学校核，保证在12级强风载荷下不会出现变形断裂。同时铜材质的接触面在安装时需要做抗氧化处理，保证与接闪杆、下部接地引下线的接触电阻符合防雷规范要求，避免出现导通不良的问题。不同于普通的钢制支架，铜质基座无需额外做镀锌防腐处理，加工完成后表面光洁度高，导电性能稳定，适合对防雷等级要求较高的场所，比如油气站场、电力变电站、通信枢纽等关键点位的接闪系统安装使用。

　　建模过程中需要重点还原六角凸台的螺纹精度、安装底板的孔位公差、支撑立柱与上下盘的连接圆角，这些细节直接影响后续加工出的实物能否顺利装配，圆角设计也能减少应力集中点，提升构件的疲劳强度，避免长期受风力振动出现焊缝开裂或者结构断裂的问题。
