冶金浇注工艺专用方形过渡料斗结构

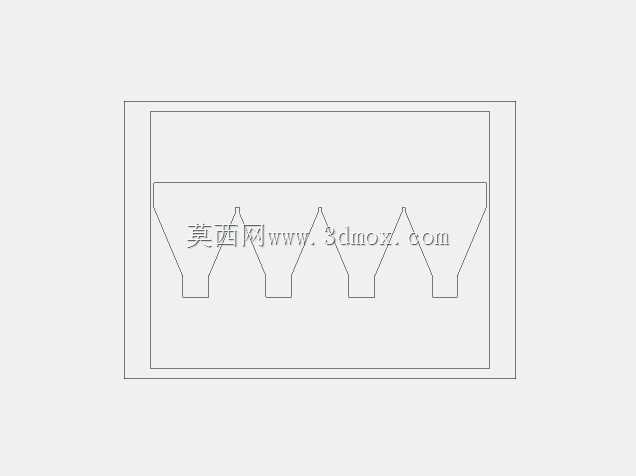

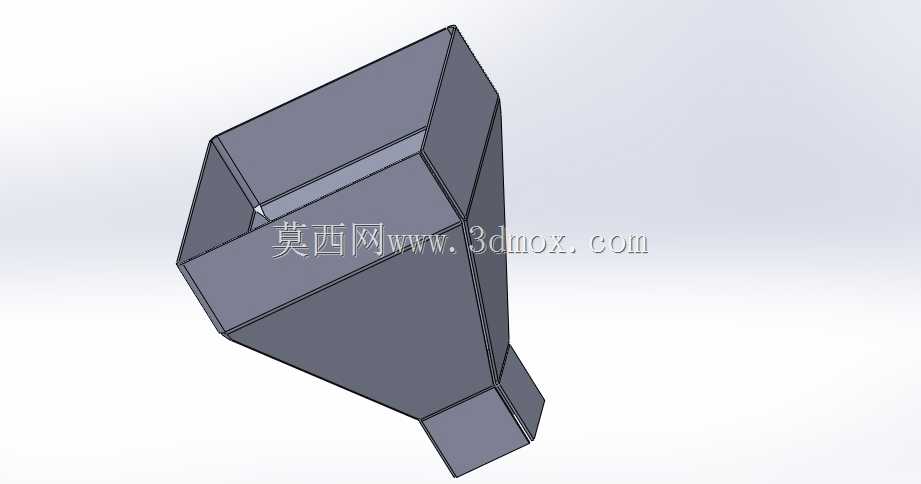

　　在冶金浇注、重力铸造以及小批量熔融金属转注作业场景里，这类方形过渡料斗是衔接上方储料仓与下方浇注工位的核心导流部件，很多现场作业中，上方出料口为大尺寸方形结构，下方浇注口需要对准狭小的模具浇口套，常规圆形漏斗无法匹配方形接口的密封对接需求，容易出现溢料、漏料的问题，这类异形截面的料斗就是为解决这类对接错位问题设计的。从结构设计逻辑来看，料斗整体采用上宽下窄的渐变棱台结构，上方进料端采用大尺寸方形开口，能够完全覆盖储料仓的出料截面，避免物料下落过程中从侧边溢出，进料口边缘做了加厚翻边处理，安装时可以直接搭放在储料仓的出料托架上，不需要额外做复杂的紧固件连接，日常拆装清理残留物料时操作效率更高，翻边的厚度经过核算，能够承受满载熔融金属或者颗粒冶金辅料的重量，不会出现长期使用后边缘变形导致的密封间隙。料斗的侧壁采用等厚度钣金折弯拼焊结构，四个棱边做了圆角过渡处理，避免直角位置残留物料结壳，尤其是在浇注高温金属液时，直角位置容易因为散热不均出现粘料，圆角过渡能够让物料顺着侧壁顺滑下滑，减少残留堆积，侧壁的倾斜角度经过反复校核，针对冶金行业常见的铁液、钢液以及铸造辅料的安息角设置，确保物料在自重作用下能够完全滑落，不会在侧壁出现挂料、积料的问题，避免长期积料导致的料斗有效通径缩小，影响浇注流量。

　　下方出料端采用小尺寸方形接口，尺寸匹配常规小型浇注模具的浇口尺寸，出料口的长度和宽度控制在合理范围内，能够精准对准模具浇口，避免浇注过程中金属液飞溅造成的材料浪费和安全隐患，出料口边缘同样做了加厚处理，防止长期高温烘烤或者物料冲刷导致的口部变形，延长部件的使用寿命。在安装边界上，料斗整体高度适配常规小型浇注工位的操作空间，不会因为高度过高导致物料下落冲击力过大冲坏模具型腔，也不会因为高度过低出现对接间隙，进料口的外形尺寸与行业内常用的100L小型储料仓出料口完全匹配，出料口尺寸适配直径30mm到50mm的常规浇口套，不需要额外做变径接头就可以直接对接使用。

　　实际使用过程中，这类料斗除了用于熔融金属浇注，也可以用于冶金生产过程中颗粒状辅料的中转导流，比如铸造用砂、合金添加剂的定量给料，棱台结构的内壁光滑，没有多余的凸起结构，清理时只需要用专用工具刮除内壁残留即可，不需要拆解复杂结构。设计过程中特意规避了圆形料斗与方形料仓对接时的边角空隙问题，整个料斗的截面从上方方形到下方方形做平滑过渡，没有截面突变的位置，避免物料在突变位置出现卡滞，尤其是输送带有一定棱角的冶金颗粒料时，截面平滑过渡能够大幅降低卡料概率，减少生产过程中的停机疏通时间。

　　料斗的壁厚选择兼顾了结构强度和热传导需求，在高温浇注场景下，合适的壁厚能够避免料斗因为局部过热出现变形，同时不会因为壁厚过厚导致预热时间过长，影响作业效率，侧壁的拼焊位置采用全焊透结构，打磨平整后不会出现焊缝残留挂料的问题，整体结构没有易损的活动部件，日常维护只需要检查焊缝是否有开裂、口部是否有变形即可，维护成本极低。在现场布局时，这类料斗可以直接安装在储料仓下方的固定支架上，也可以搭配升降机构做移动浇注使用，整体重量控制在单人可以搬运的范围内，小批量多品种的浇注作业场景下，能够快速更换不同出料口径的料斗，适配不同尺寸的模具浇口，不需要调整整个储料和给料系统的结构，大幅提升生产线的柔性适配能力。
