仓储物流周转轨道输送模组结构

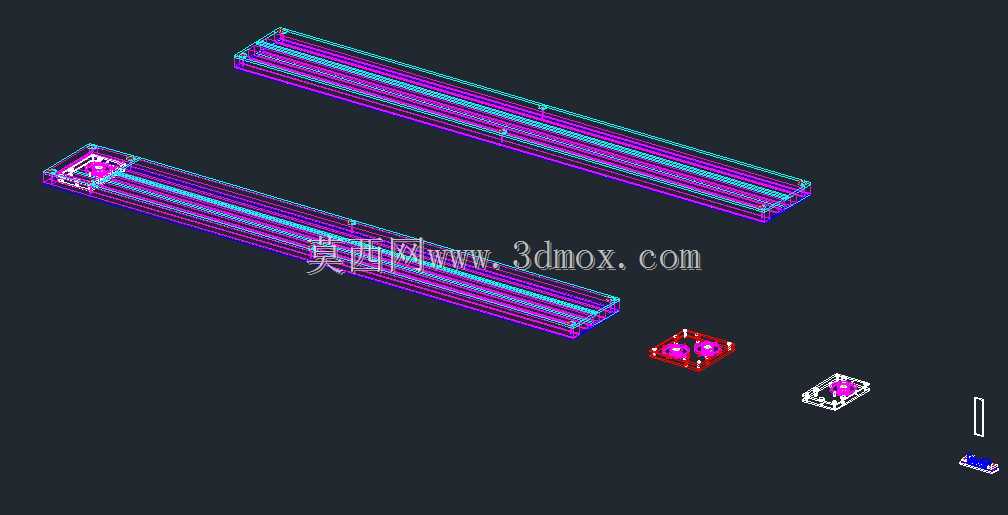

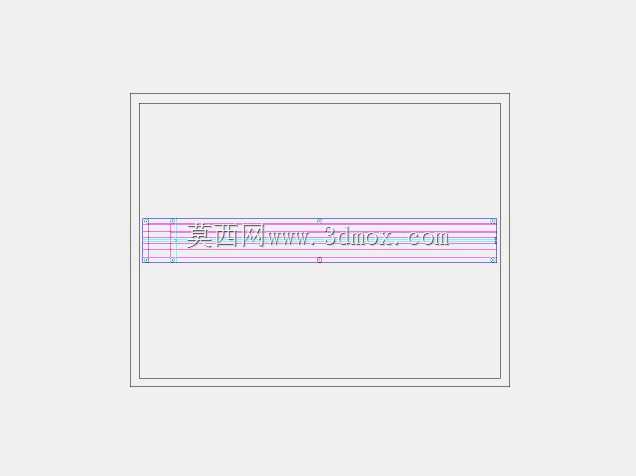

　　这套轨道输送模组主要面向电商仓、原料仓的平面周转场景设计，核心解决长距离料箱、托盘的点对点转运需求，替代传统人工地牛搬运的低效模式，适配多巷道并行的库存调度逻辑。整套结构采用双长直轨道并行布置，轨道主体采用标准铝型材拼接框架，内部集成传动辊道与导向限位结构，单段轨道长度可根据库区实际通道尺寸做模块化拼接，安装时仅需保证轨道顶面水平度误差控制在每米0.5mm以内，两段轨道对接处的接缝高差不超过0.2mm，避免运行过程中出现卡滞、跳动问题。轨道侧边预留了传感器安装槽位，可直接加装光电开关、RFID识别点位，对接库区WMS系统实现货位的自动识别与调度，无需额外做支架焊接改装。

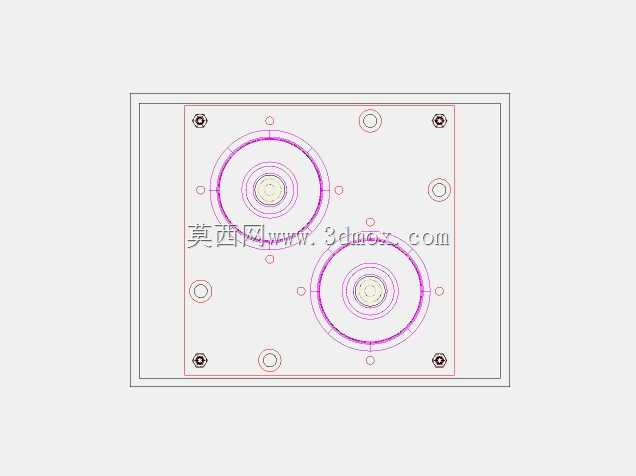

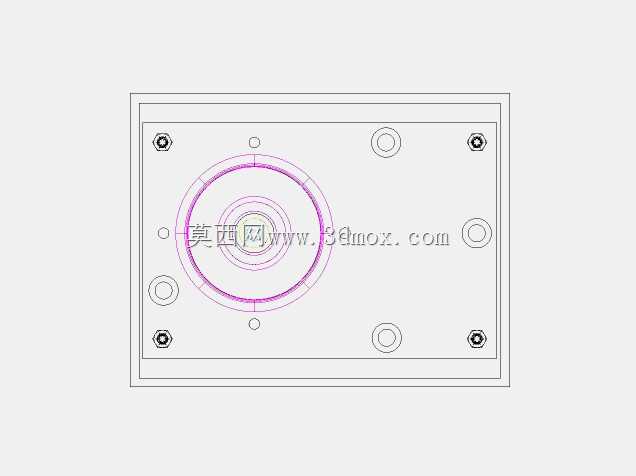

　　配套的转运小车（俗称“骡车”）采用低重心框架设计，车体底部的导向轮嵌入轨道内侧的导向槽内，行走轮贴合轨道顶面的传动接触面，可承载最大50kg的标准料箱平稳运行，小车的供电与通讯采用滑触线集成在轨道侧腔的方案，避免拖链占用通道空间，也减少了线缆磨损带来的维护成本。设计过程中特意将轨道的安装地脚做了可调式结构，可适配库区地面30mm以内的高度差，无需对现有仓储地面做大规模找平施工，降低现场改造的工程量。轨道两端设置了机械缓冲限位与电气软限位双重保护，防止小车运行超程脱轨，端部的驱动模块采用集成式安装，可根据输送长度灵活选择单端驱动或中间驱动方案，长距离输送时中间驱动可有效避免传动带打滑、传动效率衰减的问题。

　　整套结构的所有外露部件均做了圆角处理，避免人员巡检时发生磕碰，轨道侧面预留的检修盖板可直接掀开，无需拆解整段轨道就能完成内部传动部件的维护更换，日常运维仅需定期给辊轮轴承加注润滑脂即可，运维难度较低。在多巷道布局场景下，这套模组可配合端部的横移换轨机构，实现单台小车服务多排货架的调度需求，相比传统的多段独立输送线方案，能减少近40%的设备投入成本，同时占用的库区竖向空间仅为120mm，不会影响上层货架的安装与货物存取，适配旧仓改造与新仓建设的不同场景需求。
