非标塑料粒子播撒废料循环处理设备

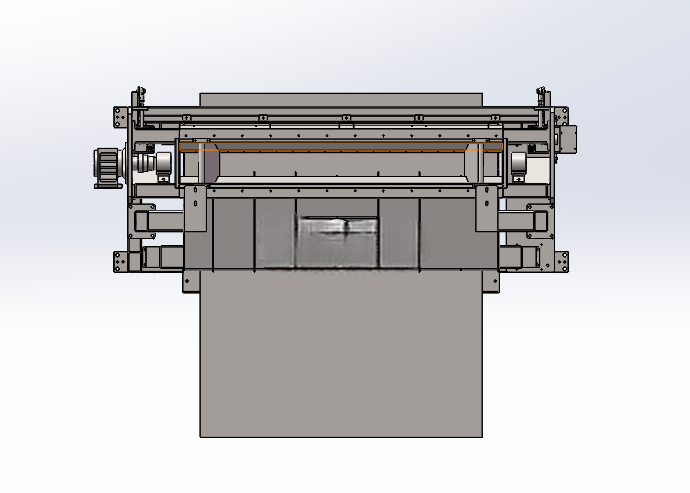

　　在塑料加工、再生料处理及相关复合材料生产的产线环节中，这类播撒设备主要承担上游来料的均匀布料工序，衔接前段破碎、筛分后的塑料粒子供给，以及后段的热压、复合、成型工位，解决人工撒料均匀度差、效率低、粉尘外溢的实际生产痛点。设备采用立式机架落地安装结构，主体承载框架采用标准方管焊接成型，底部预留四个地脚安装孔位，可直接通过膨胀螺栓固定于车间硬化地面，安装时需保证机架上平面水平度偏差不超过1mm/m，避免内部撒料辊因倾斜出现单侧积料、粒子分布不均的问题。

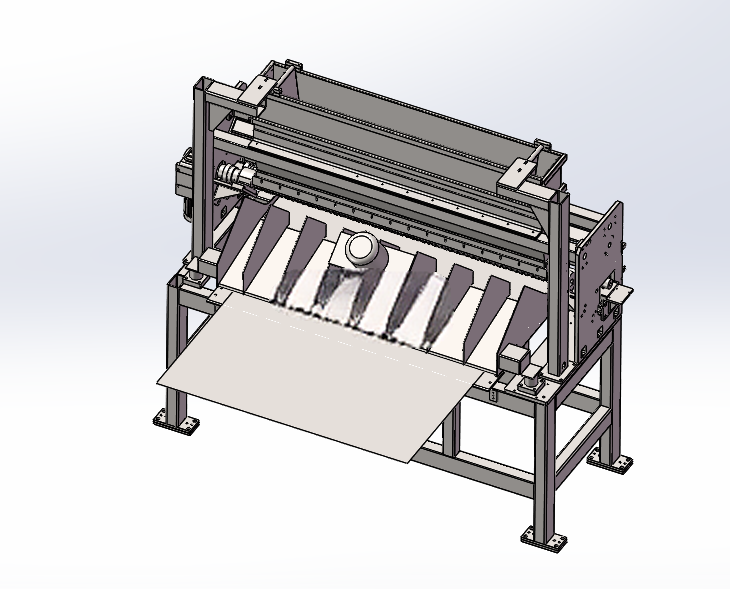

　　上部进料段设计为敞口式料斗结构，料斗侧壁倾斜角度设置为62度，大于常规PP、ABS破碎粒子的安息角，可保证物料依靠自重顺畅下落，不会在料斗内壁出现架桥、堵料的情况，料斗与下方主机腔体采用快拆式卡扣连接，日常清理残留物料、更换不同色号或材质粒子时，无需额外工具即可完成料斗拆卸，减少换产等待时间。主机腔体内部核心执行部件为带定量凹槽的播撒辊，辊面凹槽的容积根据常规塑料粒子的堆积密度做了匹配设计，辊子转动过程中，凹槽从进料区承接定量粒子，随辊体转动到下方出料区时，依靠自重及后侧柔性刮片的刮除作用，将粒子均匀撒布到下方连续输送的基板表面，播撒辊的转速可通过配套的调速机构调整，以此匹配不同产线的输送速度，实现单位面积基板上粒子撒布量的精准控制，撒布量偏差可控制在±5%以内，满足多数复合板材生产的布料精度要求。

　　设备侧方设置的斜向出料口为余料回流通道，播撒过程中未落到基板上的多余粒子，会通过腔体内部的导流斜面汇集到该出口，可外接负压吸料管路或者螺旋回料装置，将余料重新送回上部料斗循环使用，减少生产过程中的物料浪费，这一结构也是该设备适配废料循环场景的核心设计，相比普通开放式撒料装置，可将物料利用率提升至98%以上。机架整体高度控制在1.4米左右，料斗顶部进料口距离地面高度为1.2米，刚好匹配人工倒料或者常规上料机的出料高度，操作人员站在地面即可完成补料操作，无需额外配置登高作业台；设备主体宽度为0.6米，长度方向尺寸为0.75米，整体占地面积不足0.5平方米，可灵活嵌入现有产线的间隙位置，不需要对原有产线做大规模的布局调整。

　　设备的驱动单元布置在机架后侧的安装板上，与物料接触的腔体部分做了完全的密封处理，转动轴位置采用毛毡加密封圈的双重密封结构，避免细小的塑料粉尘进入轴承部位造成磨损，同时也防止生产过程中粉尘外溢到车间环境中，符合车间安全生产的防尘要求。在实际选型适配时，需要注意根据所处理塑料粒子的粒径调整播撒辊的凹槽尺寸，如果处理的是粒径超过5mm的破碎回收料，需要更换对应凹槽规格的辊子，避免出现卡料、辊子抱死的情况；如果是处理添加了滑石粉、钙粉的改性粒子，需要在料斗部位加装小型振动器，辅助物料下落，避免因物料流动性变差出现堵料问题。设备的所有与物料接触的内壁都做了抛光处理，表面粗糙度达到Ra1.6，减少粒子附着残留，换产清理时只需要用压缩空气吹扫即可完成清洁，不会出现不同批次物料混色、混料的问题。
