全自动铜膜信号线切割检测生产线

　　在柔性电子元器件、新能源信号传输组件的量产环节，卷状金属薄膜的加工长期面临精度一致性差、废料分离效率低、不良品流出难管控的痛点，这套铜膜信号线加工检测产线正是针对这类卷料金属薄膜的连续化加工需求设计，适配不同厚度的铜质薄膜基材，打通从原料上料到成品装盘的全流程工序，无需人工中转干预。从产线布局来看，整体采用分段模块化设计，前段对接卷料放卷机构，设置张力控制辊组保证薄膜进给过程中无拉伸变形，避免铜膜因张力不均出现褶皱、偏移，影响后续切割精度；中段集成激光切割工位，采用非接触式激光加工头，可根据预设的信号线轮廓路径完成精准裁切，相比传统刀模切割，无需针对不同规格信号线更换刀具，换型时仅需调整加工路径参数，适配多规格小批量的柔性生产需求，切割工位旁设置负压吸附定位平台，加工过程中铜膜始终保持平整状态，切割边缘无毛刺、无压痕，满足信号线的导电性能要求。

　　切割完成后，产线配置的自动分离机构会同步完成成品与工艺废料的剥离，通过差异化的负压吸附通道与拨料结构，将边框废料、冲孔废料与成型信号线分别输送至对应料道，避免废料混入成品流路，分离工位设置光电检测点位，一旦出现废料卡滞会即时触发停机保护，避免废料刮伤成品表面。在检测环节，产线搭载CCD视觉检测模块，对分离后的每一片信号线进行外观与尺寸检测，可识别切割边缘缺损、轮廓尺寸超差、表面压痕划伤等不良品，检测数据实时同步至分拣机构，将不良品自动剔除至NG料盒，合格品则流转至后端装盘工位，通过摆盘机构按照预设的排列间距将信号线整齐码放在料盘内，码放完成后自动输出料盘，方便后续工序直接取用。

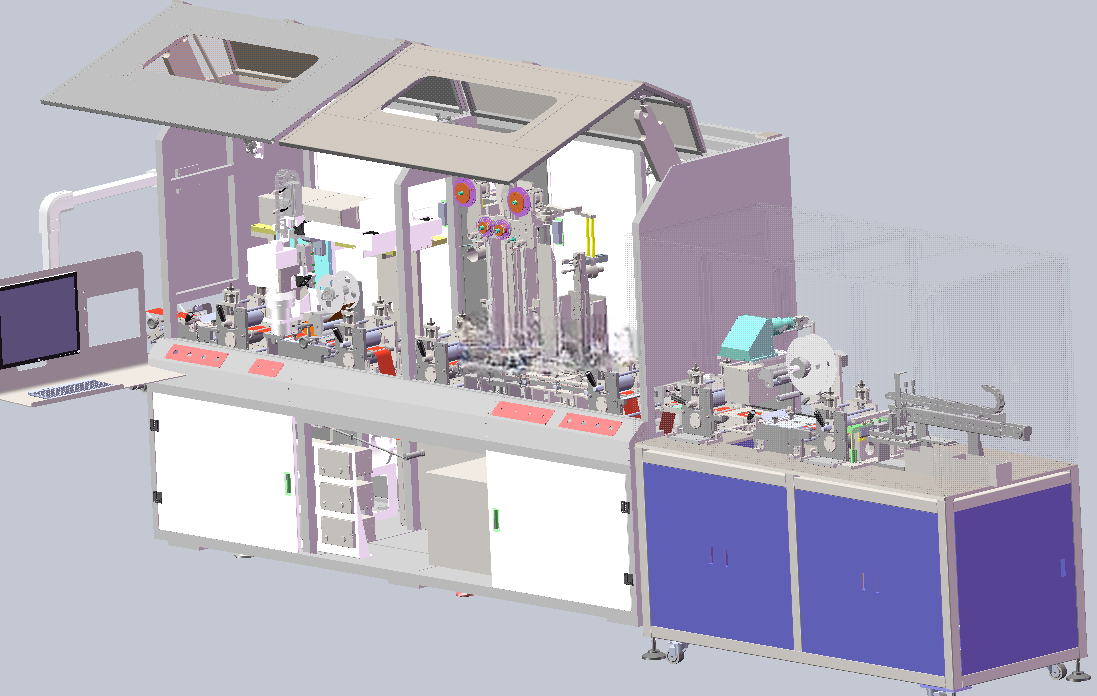

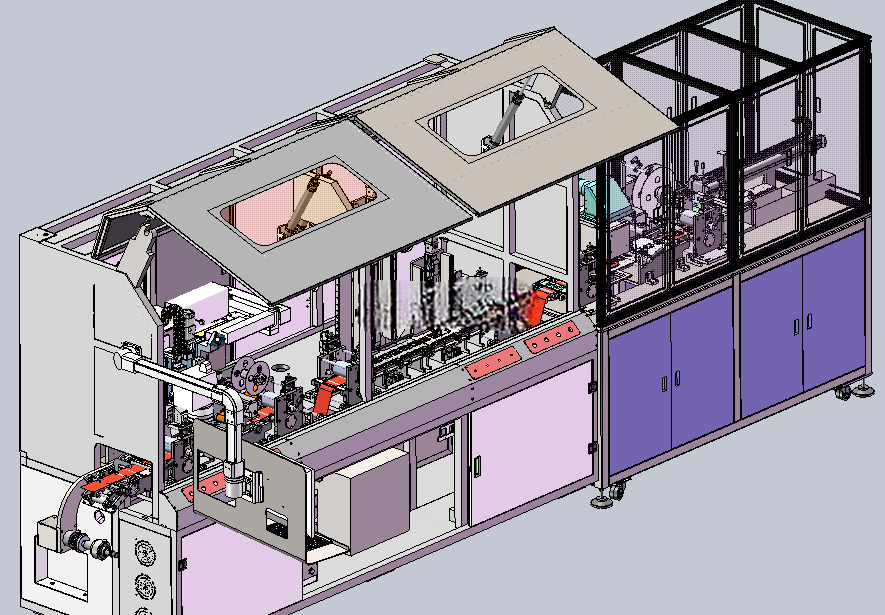

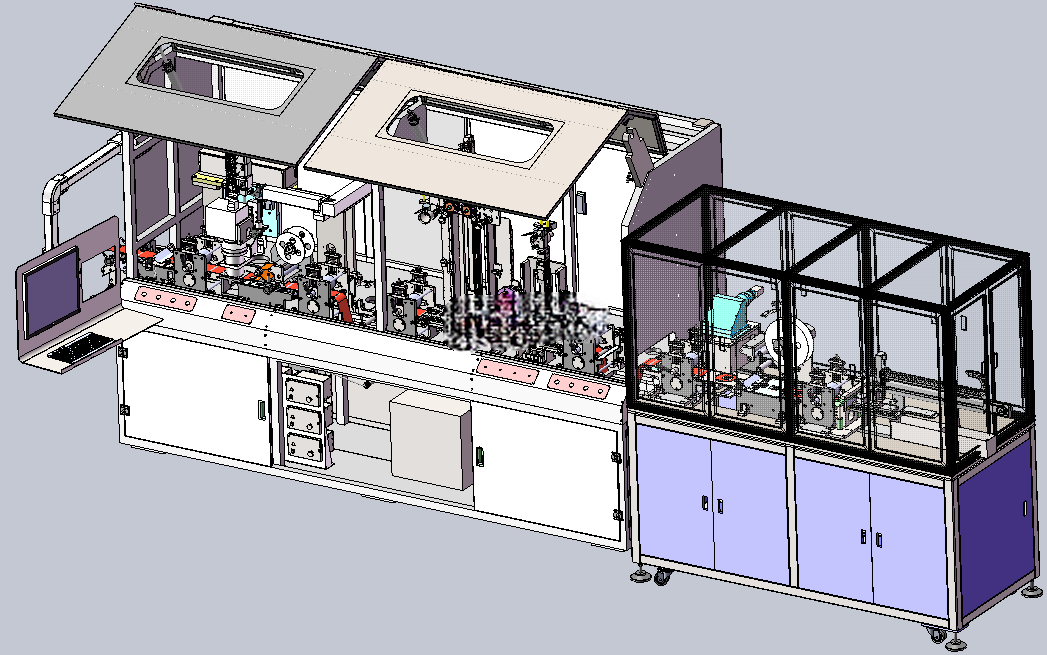

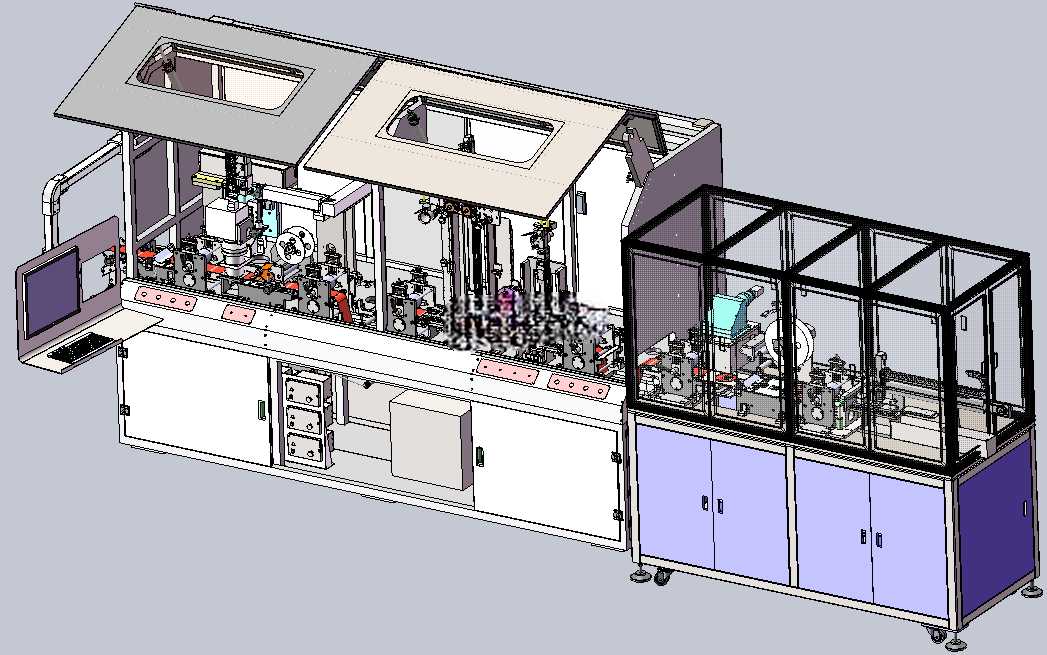

　　从结构设计角度，产线的操作侧设置可开启的防护柜门，方便日常维护时快速接触内部加工工位，加工区域采用透明防护围栏搭配铝型材框架，既可以阻隔激光辐射、防止加工碎屑飞溅，也能让操作人员直观观察内部加工状态；顶部设置的观察窗对应机械臂的作业区域，方便调试时观察取放料动作的运行轨迹。设备底部配置可调脚轮与支撑脚，安装时可通过支撑脚调平设备，保证各工位的水平度满足加工精度要求，整体布局预留了足够的维护操作空间，各功能模块之间采用快拆式管线连接，后期更换易损件、调整工位位置时无需大规模拆解管线。

　　产线的传动部分采用伺服电机搭配精密导轨驱动，保证各工位的进给精度控制在±0.02mm以内，满足铜膜信号线的高精度加工要求，气路系统集中布置在设备下部的柜体空间内，搭配调压阀与过滤装置，保证各气动执行元件的气压稳定，避免因气压波动导致夹料不稳、分料失效等问题。在实际生产场景中，这套产线可直接对接上游的铜膜卷料放卷设备，下游对接信号线的后续焊接、封装工序，实现整段生产流程的无人化连续运行，相比传统的单工序人工操作模式，不仅大幅提升加工效率，也避免了人工接触铜膜导致的表面氧化、脏污问题，有效提升产品良率。设计过程中针对铜膜易变形、易产生加工碎屑的特性，在切割工位专门设置了碎屑收集装置，通过定向气流将激光切割产生的微小金属碎屑吸入收集盒，避免碎屑附着在薄膜表面影响检测精度，也防止碎屑进入传动导轨导致机构磨损；各输送辊轮采用防静电材质，避免加工过程中产生的静电吸附碎屑、击穿铜膜表面的防护层。
