FISCHER带翅SK571系列LED散热器设计

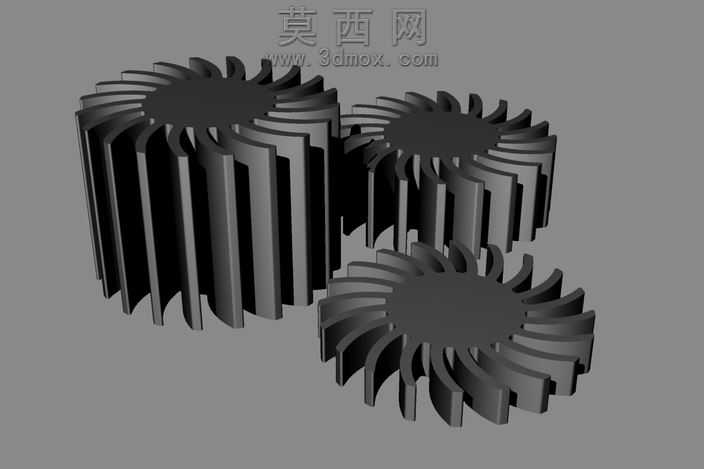

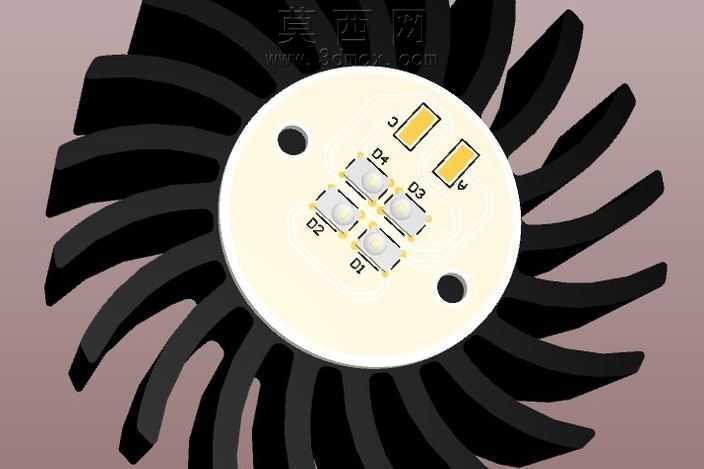

本系列散热器三维建模围绕FISCHER斯坦格SK571系列带翅LED散热需求展开，建模阶段首先依据产品实测参数锁定基准尺寸，统一以直径70毫米为圆形基座的轮廓基准，分别对应10毫米、25毫米、50毫米三种高度规格建立参数化骨架，确保SK571 10 SA、SK571 25 SA、SK571 50 SA三款衍生型号的基座同轴度、翅片排布基准完全统一，避免不同规格装配适配性出现偏差。建模过程中对散热翅片采用圆周阵列特征实现，每一片翅片的厚度、倾斜角度、相邻翅片的间隙都经过参数化约束，既还原实物的放射状排布形态，也保证翅片与基座的连接过渡处做了圆角处理，消除建模过程中的尖锐棱角，还原实际铝挤工艺的成型特征，同时避免后续仿真分析时出现应力集中的异常点位。材质渲染阶段选用哑光阳极氧化铝的材质球，调整金属度、粗糙度参数匹配工业铝型材的表面质感，基座与翅片采用统一材质赋值，还原产品一体成型的工艺特性，渲染时采用中性灰背景搭配柔和侧光，清晰呈现翅片之间的层叠阴影，突出散热结构的立体层次，让观看者能直观感知翅片的排布密度与整体结构比例。结构设计层面，圆形基座的底面预留平整安装面，可直接贴合LED发热基板，放射状翅片从基座外缘向外延伸，在有限的圆形投影范围内最大化拓展散热接触面积，不同高度的型号对应不同功率等级的LED散热需求，低矮型号适配小功率紧凑安装场景，高款型号通过增加翅片的纵向换热面积满足大功率LED的散热冗余要求，整体结构无多余冗余特征，完全适配铝挤一体成型的加工工艺，无需二次拼接组装即可完成生产，有效控制加工成本与装配误差。建模完成后对三款型号做了统一的干涉检查，确认所有翅片之间无重叠、基座安装面无特征凸起，整体模型可直接导出用于散热仿真、装配校核或者加工工艺规划。
