工业螺旋齿铣削刀具结构设计

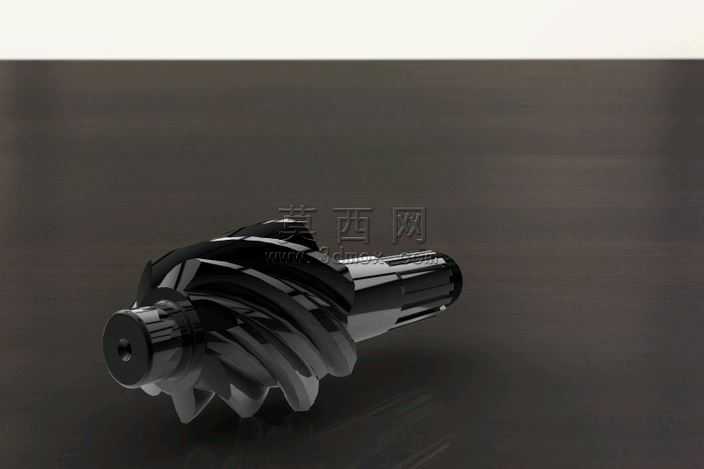

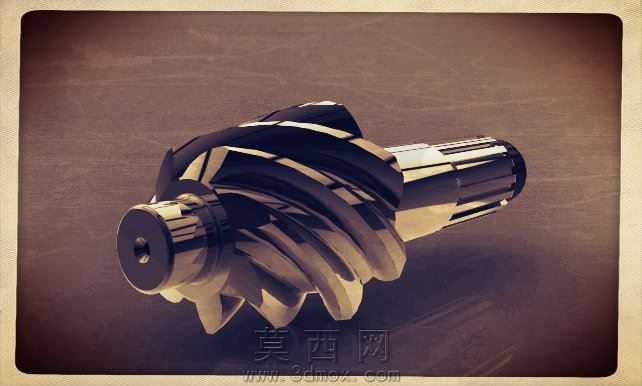

本款铣削刀具三维模型采用专业三维建模软件构建，整体遵循工业切削刀具的设计规范，完整还原了螺旋齿铣刀的核心结构特征。建模阶段首先以回转体基础特征搭建刀体主体，通过参数化草图绘制刀齿螺旋升角轮廓，运用扫掠、阵列命令生成连续的螺旋切削刃，每一处刃口的倒角、后角角度都严格参照金属切削刀具的行业设计标准，保证刃部切削角度的合理性，避免建模过程中出现刃口强度不足的结构缺陷。刀体尾部的装夹定位段设计有防滑定位结构，通过拉伸、切除特征加工出适配标准夹具的装夹位，保证刀具安装后的同轴度精度，建模时对装夹面的公差配合尺寸做了参数化约束，可直接对接后续的工程图生成环节。材质渲染阶段，刀体整体赋予硬质合金类金属材质，调整材质的粗糙度、反射率参数模拟高速钢刀具经过精磨后的金属光泽，刃口部分做了细微的高光处理，突出切削刃的锋利质感，背景采用低饱和度的哑光深灰材质，通过三点布光的渲染设置，让刀具的螺旋齿结构、刃口轮廓、装夹段细节都清晰呈现，阴影过渡柔和自然，既突出刀具本身的工业质感，也完整展现了各部分的结构衔接关系。设计思路上，这款铣削刀具重点优化了螺旋齿的排布密度，在保证刀体整体刚性的前提下，合理设置齿间容屑槽的深度与弧度，确保切削过程中切屑可以顺利排出，避免堵屑损伤刃口；刀体中心做了轻量化的内孔设计，在不降低结构强度的基础上减少刀具整体重量，降低高速旋转时的动平衡负载。建模过程中对所有的圆角、倒角特征都做了工艺性处理，避免出现尖锐的应力集中结构，让模型不仅具备外观展示效果，也可用于后续的切削仿真、刀具力学性能分析等工程场景，整体结构完全匹配实际工业铣削刀具的生产加工逻辑，可作为机加工刀具设计、切削工艺教学的参考三维模型使用。
