四款不同结构行程限位开关三维建模设计

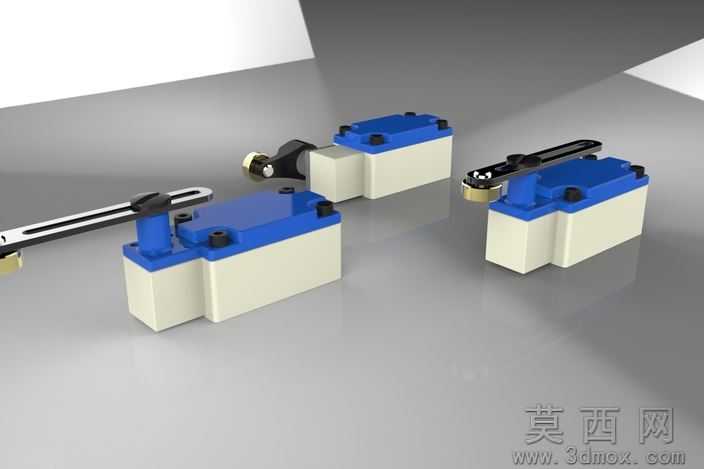

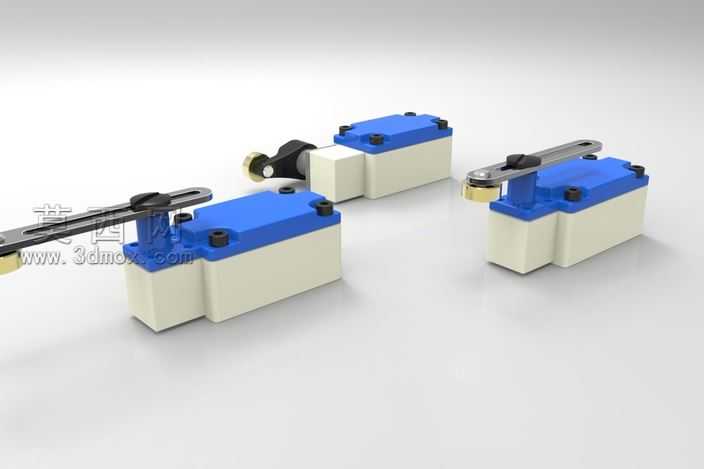

本次三维建模作品呈现了四款不同结构形式的行程限位开关，整体建模过程依托主流三维CAD软件完成，从基础零件绘制到整体装配均严格遵循工业元件的实际尺寸比例与结构逻辑。建模初期先对行程开关的通用结构进行拆解，将其分为基座壳体、触发执行机构、内部触点安装位三个核心模块，分别进行独立零件建模。基座部分采用米白色硬质工程塑料的材质设定，建模时通过拉伸、倒角、抽壳等特征命令还原壳体的方正外形，同时预留出内部元件的安装空腔与外部固定孔位，壳体边缘做了微小的圆角处理，还原工业塑料件的注塑工艺特征。上部的端盖部分采用蓝色工程塑料材质，建模时精准还原端盖与基座的卡扣配合结构，表面的固定螺丝孔位按照实际产品的排布规律做了等距设计，螺丝零件单独建模后装配到位，还原真实产品的装配细节。四款产品的核心差异在于顶部的触发执行机构，分别设计了直杆压臂式、滚轮摆杆式、长杆可调式、横向滚轮式四种不同的触发结构，每一种执行机构都做了可动结构的装配约束还原，比如摆杆部分设置了旋转轴的配合关系，滚轮部分还原了可转动的装配逻辑，能够直观展示不同类型行程开关的触发动作原理。渲染阶段采用了工业产品常用的影棚布光方案，主光源从侧上方打亮产品整体，辅助光源补全暗部细节，避免结构阴影过暗遮挡细节，地面采用浅灰色哑光反光材质，既能够衬托产品的色彩对比，又不会产生多余的反光干扰。材质参数调整阶段，塑料部分区分了哑光与微亮面的质感差异，螺丝等金属部件赋予了镀锌金属的材质属性，滚轮部分采用黑色耐磨工程塑料的材质设定，不同材质的质感区分清晰，能够直观分辨不同部件的材质属性。整体建模过程充分考虑了行程开关作为工业自动化常用检测元件的结构合理性，所有配合间隙、零件尺寸都参考了市面主流同类型产品的参数，既保证了外观的还原度，也具备结构层面的参考价值，能够用于工业场景的装配示意、原理演示等用途。
