工业管道连接用各类管件结构三维设计

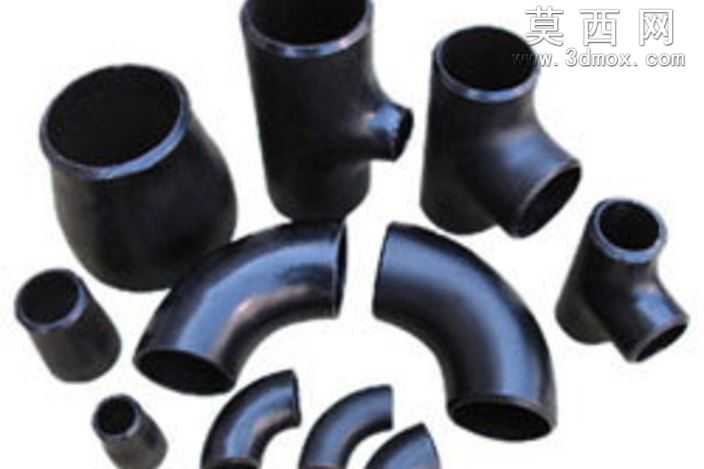

本套管件结构三维模型围绕工业管道系统的连接需求展开设计，建模阶段严格遵循ASME B36.1管道尺寸规范，对不同功能的管件进行1:1比例的参数化构建，确保各部件的公称通径、壁厚、连接端面尺寸完全匹配行业通用标准，可直接对接各类工业管道的装配场景。建模过程中针对不同管件的结构特性做了精细化处理：对于弯头类部件，精准还原了90度、45度等不同弯曲角度的曲率半径，区分了长半径弯头与短半径弯头的结构差异，对弯管段的壁厚均匀性做了参数化约束，避免弯曲段出现壁厚不均的结构缺陷；对于三通、四通类分流管件，重点处理了支管与主管的相贯线过渡结构，将相贯位置做了圆滑倒圆角处理，既符合实际管件的铸造/冲压成型工艺特征，也能有效降低管道内流体经过分流位置时的阻力；对于异径管（大小头）部件，精准还原了同心异径、偏心异径两种结构的锥度参数，保证变径段的过渡平缓，避免流体流经时产生紊流；对于法兰类连接部件，严格按照标准法兰的密封面形式、螺栓孔分布位置、法兰厚度等参数建模，还原了突面、凹凸面等不同密封结构的细节特征。材质渲染阶段，针对工业碳钢管件的表面特性，赋予模型哑光黑色金属材质，还原了管件表面经过防锈处理后的磨砂质感，对管件的端口切削面做了轻微的金属高光处理，区分了端面加工面与管件外表面的质感差异，同时通过环境光遮蔽效果凸显各管件的轮廓结构，让不同管件的形态特征清晰可辨。设计过程中充分考虑了管件的实际装配逻辑，所有同规格管件的连接端面尺寸保持统一，可实现任意同通径管件的拼接装配，能够快速搭建出不同走向、不同分支结构的工业管道系统模型，可用于管道布局方案验证、流体仿真分析前置模型搭建、工业管道安装施工示意等场景，模型的结构细节完全还原真实工业管件的特征，不存在结构失真、尺寸错配的问题，能够满足各类工业设计、工程演示场景的使用需求。
