SK系列直线轴承导轨轴支撑固定座

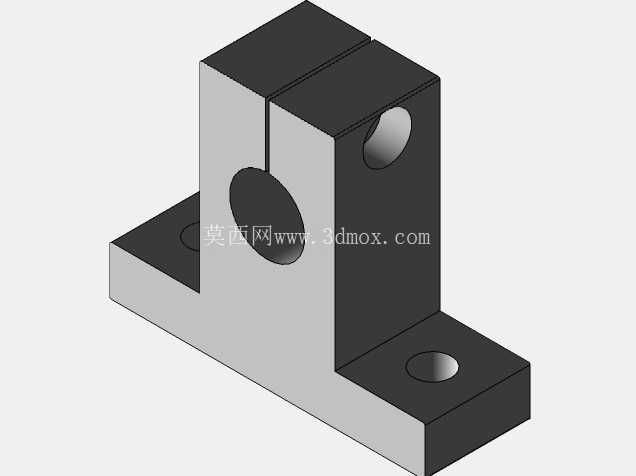

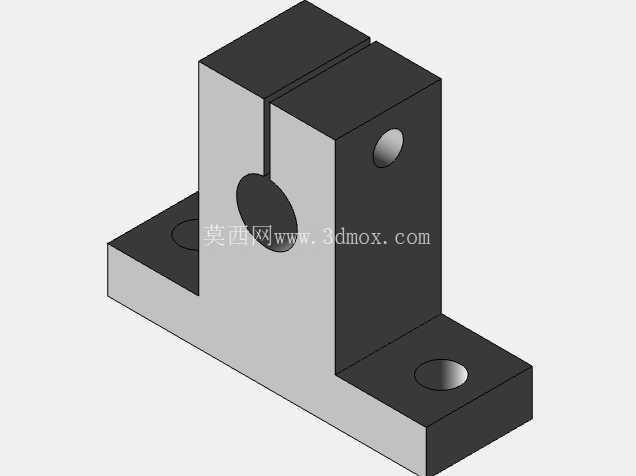

　　在自动化输送线、精密检测工位、小型滑台模组这类需要直线往复运动的设备结构里，光轴导轨的径向固定一直是影响运行精度的关键细节，这类轴支撑件的设计合理性，直接决定了光轴装配后的直线度、负载下的形变量，以及长期运行的稳定性。本次涉及的SK系列轴支撑，采用立式L型基座结构，底部为带两个安装沉孔的平板安装面，可直接通过内六角螺栓固定在设备型材安装面或机加工基板上，上部为开口式抱箍夹持结构，通过侧面的锁紧螺栓收紧开口，即可抱紧穿过夹持孔的光轴，无需额外加工轴端定位结构，装配时可沿光轴轴向任意调整固定位置，适配不同的跨距支撑需求。

　　从设计逻辑来看，这类支撑件优先考虑了装配便利性与装调容错空间，开口抱箍的结构避免了封闭式轴座需要从轴端穿装的弊端，在长光轴多点支撑的场景下，可逐个定位锁紧，大幅降低长轴装配的同轴度调整难度；基座与抱箍部分为一体化机加工结构，材质选用常用的45号钢或铝合金材质，夹持孔与底部安装面的垂直度、平行度公差控制在合理范围内，保证光轴安装后不会出现倾斜别劲的问题，减少直线轴承运行时的额外径向负载，延长轴承使用寿命。

　　在尺寸覆盖上，该系列支撑覆盖了sh08到sh50的常用光轴直径规格，不同规格对应的基座高度、安装孔距、夹持长度都随轴径做了匹配设计，比如小规格sh08的支撑整体高度更低，适合轻载小型滑台的紧凑安装场景，大规格sh50的支撑基座厚度、锁紧螺栓规格都相应加大，可承受更大的径向负载，适配中大型移栽设备的光轴固定需求。实际选型应用时，需要根据光轴的总长度、运行负载、运动速度确定支撑点的数量与分布间距，长光轴如果支撑跨距过大，运行过程中会出现轴的挠曲变形，导致滑台运行卡顿、精度下降，这类开口式轴支撑可以在不拆解原有滑台结构的前提下，在光轴中段增加辅助支撑点，大幅提升长行程直线运动结构的刚性。

　　安装过程中需要注意，先将支撑件通过底部螺栓预固定在安装基面上，不要完全锁紧，待光轴穿入所有支撑的夹持孔、两端轴座固定完成后，调整各中间支撑的位置，打表检测光轴的直线度，确认无别劲、各支撑点受力均匀后，再依次锁紧支撑的抱箍螺栓与底部安装螺栓，避免装配应力导致光轴变形。这类支撑件的结构没有冗余设计，所有尺寸都围绕光轴夹持、基面固定两个核心功能设计，没有多余的装饰性结构，完全服务于机械结构的实用需求，是直线光轴传动系统里最基础也最不可或缺的固定零部件，广泛应用在3C电子组装设备、包装生产线、小型数控雕刻机、物料移栽机械手等各类需要直线导向的设备结构中。
