压力加工用按压式工装夹具结构设计

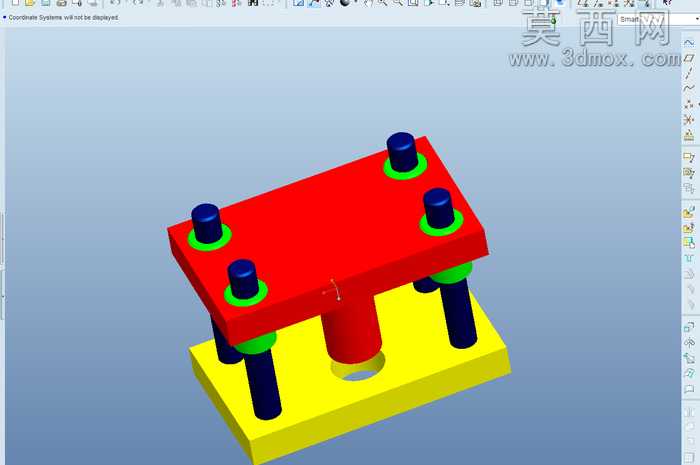

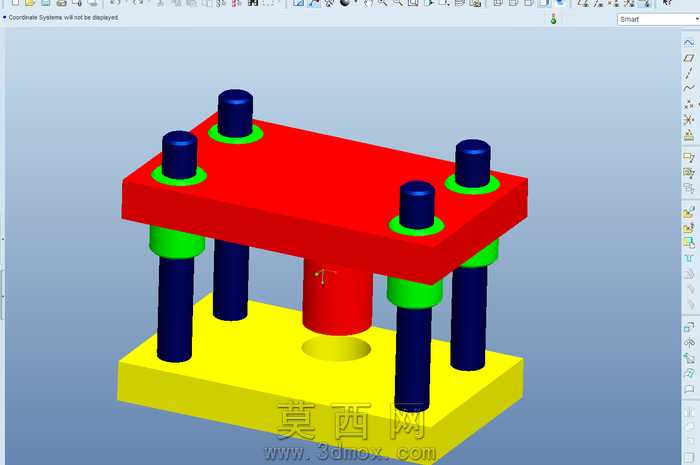

本模型为压力加工场景下使用的按压式工装夹具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械工装的设计规范，对各部件的装配公差、配合间隙进行了合理预设，确保后续生产加工的可行性。模型整体分为上下两个基座模块，下部基座采用亮黄色哑光金属材质渲染，表面做平整化处理，中心预留对应压合工位的圆形通孔，用于加工过程中工件的定位避让与废料排出；上部基座采用正红色高辨识度金属材质，与下部基座形成鲜明视觉区分，便于操作人员快速识别压合工作面。上下基座之间设置四根对称分布的导向立柱，立柱主体采用深蓝色硬质合金材质，每根立柱与上下基座的连接位置均设置亮绿色的缓冲衬套，衬套采用弹性耐磨材质渲染，既可以在压合作业过程中吸收冲击载荷，减少刚性碰撞对基座的损伤，也能为上下基座的相对运动提供精准导向，避免压合过程中出现偏移错位。上下基座中心位置设置主压合柱，压合柱与上部基座刚性连接，随上部基座沿导向立柱做垂直方向的往复运动，完成对工件的压力加工动作。设计过程中充分考虑了工装的实用性与维护便捷性，各部件均采用模块化设计思路，导向立柱、缓冲衬套、主压合柱均可单独拆卸更换，降低后续的使用维护成本；整体结构布局对称，受力均匀，能够在压力加工过程中保证压力传递的稳定性，避免因受力不均导致的工件加工变形问题。渲染阶段对不同部件的材质质感进行了区分处理，金属部件添加了细微的表面磨砂纹理与环境反光效果，弹性衬套添加了哑光橡胶质感，整体视觉效果清晰直观，能够完整展示工装的内部结构与装配关系，可直接用于机械加工工装的教学演示、结构参考以及同类型工装的设计优化参考。
