Thamble成型工艺模具结构三维设计

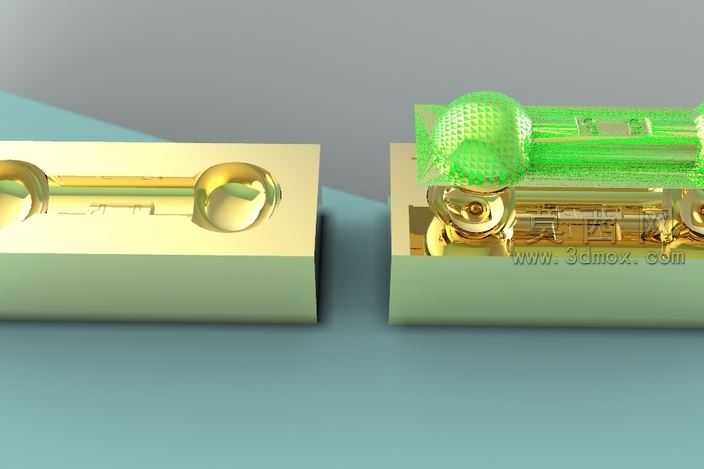

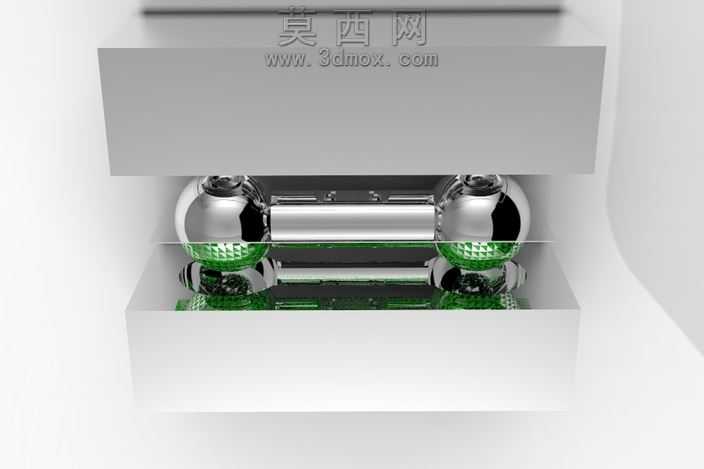

本套三维模型围绕Thamble成型工艺的模具结构展开设计，采用SolidWorks完成全参数化建模，完整还原了成型工序中上下模的配合逻辑与成型型腔的细节构造。建模阶段首先对成型件的外形特征进行逆向拆解，将绿色网格状的成型件轮廓作为型腔设计的核心参考，通过曲面放样、布尔运算等指令完成上下模仁的结构构建，模仁表面的定位槽、导向圆角等细节均按照实际加工公差进行参数化约束，确保合模过程中无错位干涉。材质渲染环节针对不同部件做了区分处理：上下模座采用金属黄铜材质，调整反射率与粗糙度参数还原金属加工后的哑光金属质感，表面的刻字标识通过贴图映射实现，还原实际模具的标识细节；成型件部分采用半透明绿色工程塑料材质，添加轻微的网格纹理贴图与次表面散射效果，直观呈现成型后工件的材质特性与内部结构特征；底部基座采用浅灰绿色工程塑料材质，弱化反光以突出模仁主体的结构展示。结构设计上充分考虑成型工艺的动作逻辑，上模的凸起成型头与下模的凹槽型腔完全贴合，导向柱与定位孔的配合间隙控制在合理公差范围内，确保成型过程中压力均匀分布，避免成型件出现缺料、飞边等缺陷。设计思路围绕成型工序的实际生产需求展开，在保证模具结构强度的前提下尽可能简化模仁拆分逻辑，便于后续的加工制造与日常维护，同时通过爆炸视图与装配体配合动画的预留设计，可直观展示合模、开模、取件的完整动作流程，为成型工艺的教学演示与实际生产的模具调试提供精准的三维参考依据，模型的所有参数均可根据实际生产的成型件尺寸、材料特性进行灵活调整，具备较强的通用性与工程实用价值。
