侧抽芯式注塑模具三维结构设计

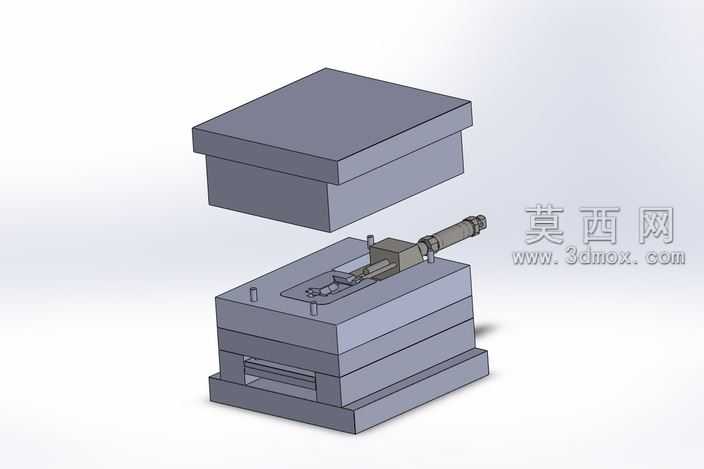

本作品为带侧向抽芯机构的注塑成型模具三维设计，整体采用标准两板模模架布局，分为上下两个主要模体部分，上半部分为定模侧组件，包含定模板、定模座板与型腔结构，下半部分为动模侧组件，包含动模板、动模座板、型芯结构以及侧向抽芯执行单元。建模过程中严格遵循注塑模具设计的行业规范，对每一块模板的长宽高尺寸、导柱导套的配合公差、锁紧块的楔紧角度都做了精准的参数化设定，保证各部件在合模状态下无干涉，开模动作逻辑顺畅。侧向抽芯机构采用液压油缸驱动的滑块结构，油缸安装支座与动模侧模板做一体化定位设计，滑块与型芯的配合面做了斜度导向处理，避免抽芯动作中出现卡滞或拉伤塑件的问题，同时在滑块末端设置了行程限位结构，保证抽芯距离满足塑件侧向倒扣的脱模需求。渲染阶段采用工业级灰蓝色金属材质赋予模架各部件，还原标准模具钢材的哑光金属质感，对油缸的缸筒、活塞杆部分做了差异化材质区分，缸筒使用深灰磨砂金属材质，活塞杆使用亮面镀铬材质，提升结构的辨识度。场景中添加了柔和的环境漫反射光源与定向主光源，在模体下方投射出柔和的阴影，清晰展现各层模板的堆叠层次与抽芯机构的装配位置。设计思路围绕小型带侧凹塑件的批量注塑生产需求展开，优先保证模具的加工工艺性与装配便捷性，所有模板的安装孔、螺钉孔、冷却水道预留位置都做了合理排布，避免与抽芯机构、导向部件发生位置冲突，同时兼顾了模具后期维护的便利性，易损的导套、滑块锁紧块都设计为可单独拆卸更换的结构，无需拆解整副模具即可完成易损件更换。整体模型装配关系完整，动作逻辑符合实际注塑生产的开模、抽芯、顶出、合模流程，可作为注塑模具结构设计的参考案例，也可用于模具相关的教学演示场景。
