工业接地电阻测试装置柜体结构设计

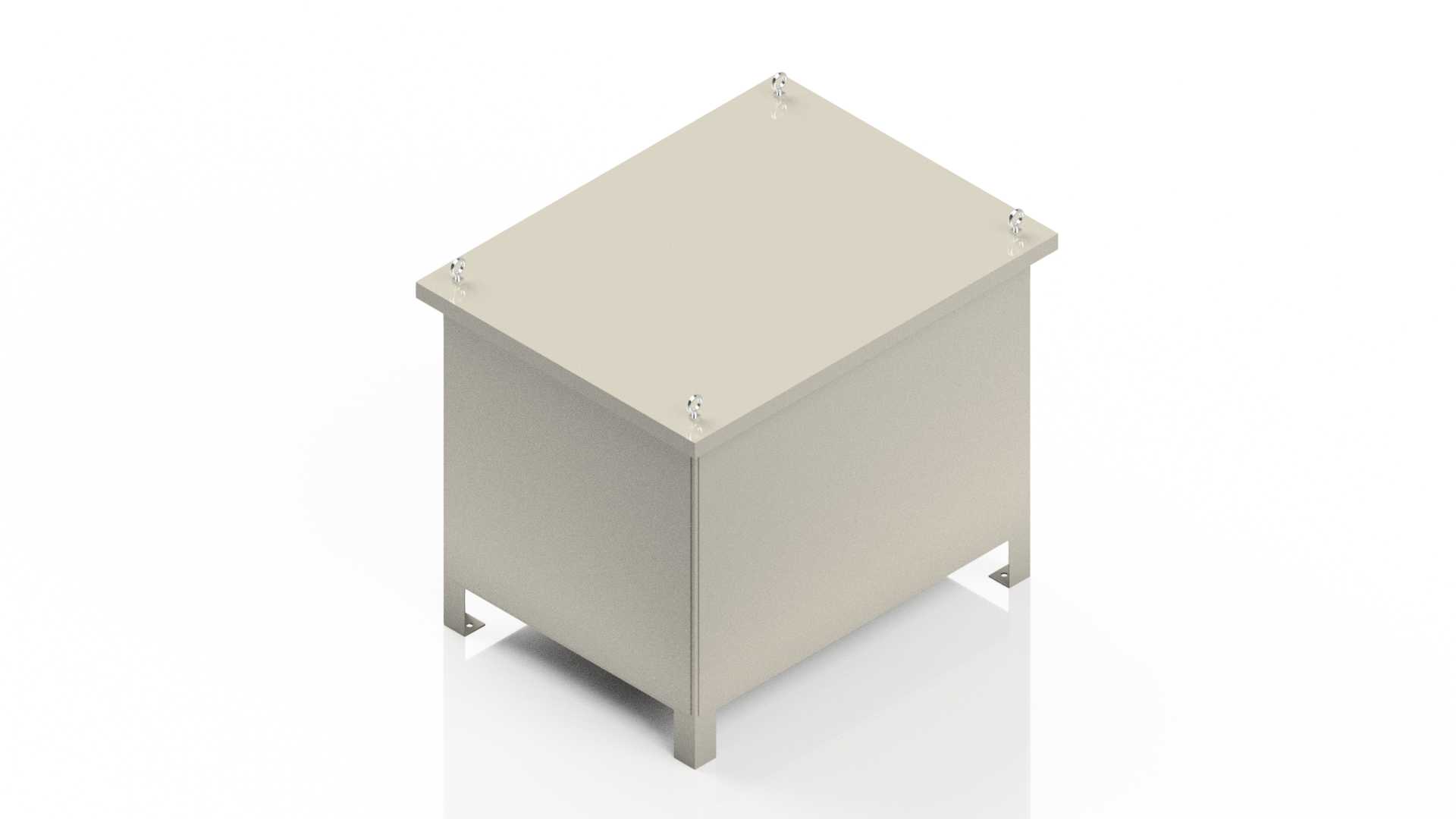

　　这套接地电阻相关的柜体结构，主要面向工业厂区、建筑配电、实验室电气检测场景的接地电阻测试单元集成需求，日常承担接地回路电阻校验、接地导通性能检测的硬件承载功能，是电气安全检测环节里不可或缺的实体承载单元。从结构设计逻辑来看，整体采用方管焊接成型的立式框架作为主承力结构，框架顶部覆盖整块冷轧钢板折弯成型的顶盖，通过沉头螺丝与框架立柱锁固，既可以阻挡上方落尘、滴落液体侵入内部元件，也能为顶部可能布置的接线端子、标识牌提供平整安装面。框架底部设置了加厚的安装底板，底板下方预留了100mm的架空层，适配混凝土地面、电缆沟上方的安装场景，避免地面积水直接浸泡内部元件，同时架空空间也方便现场施工时布设进出线缆，不用额外开挖深槽适配走线。

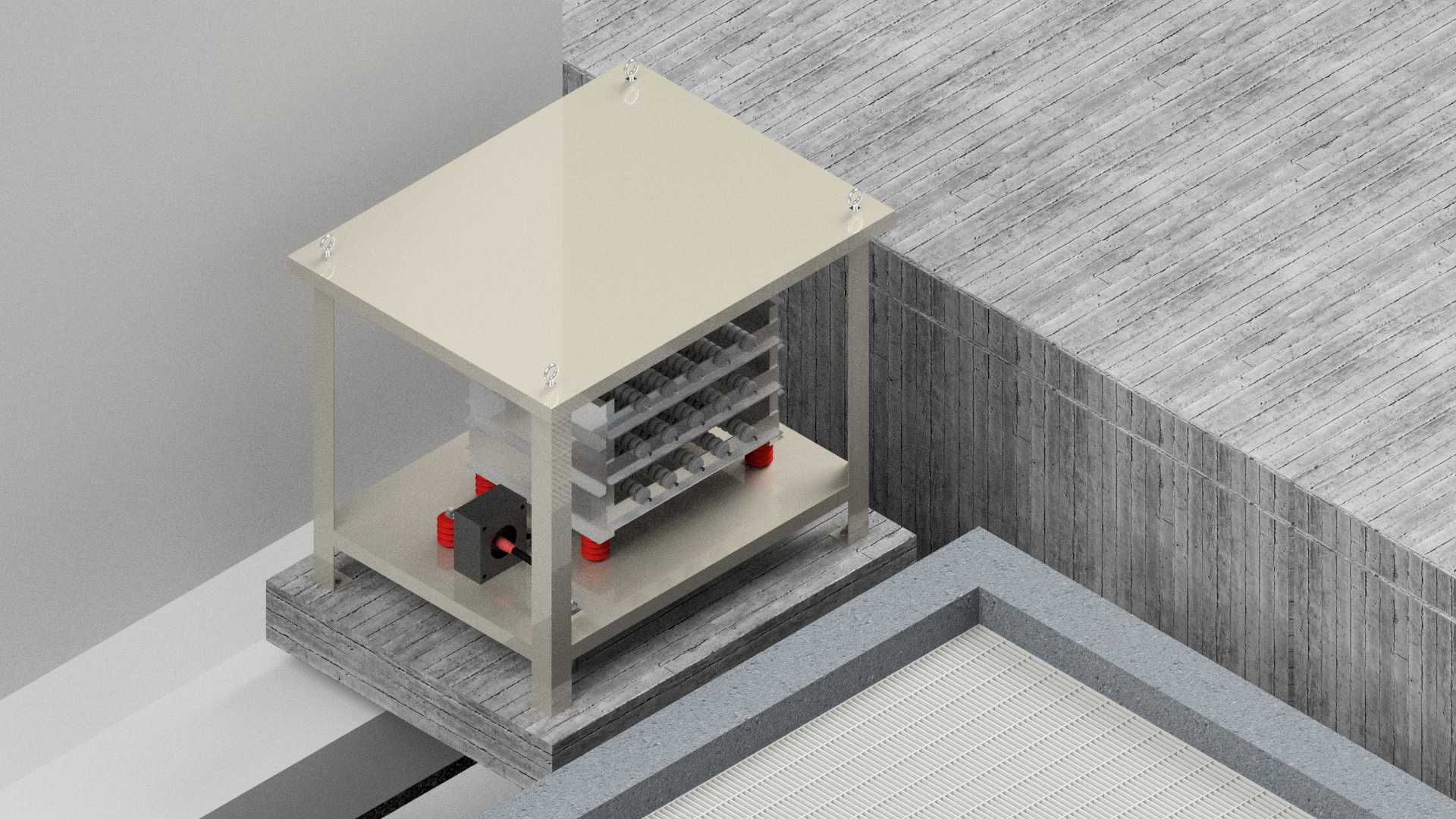

　　内部元件排布采用分层设计思路，上层区域通过导轨安装多组电阻模组，模组之间预留15mm的通风间隙，避免长时间通流时热量积聚影响电阻精度；模组与框架立柱之间采用绝缘垫块隔离，防止框架带电引发安全隐患。下层区域布置接线端子与切换开关，接线端朝向柜体正面的操作侧，现场接线时不用探入柜体深处，单人即可完成线缆压接与回路切换操作。柜体四个底脚设置了可调节的橡胶支撑脚，调节行程范围0-30mm，能够适配地面不平整的安装场景，保证柜体放置后无晃动，避免内部元件因为长期震动出现接线松动、参数漂移的问题。

　　从安装边界尺寸来看，柜体整体宽度控制在600mm，深度500mm，高度1200mm，属于小型立式柜范畴，既可以单独落地放置在车间检测工位旁，也可以并排安装在标准电气柜列中，和其他配电、检测柜体保持统一的安装模数，不用额外定制安装基座。框架的方管截面选用25252mm的冷轧方管，焊接后整体做镀锌防锈处理，表面再喷涂浅灰色防护漆，适配工业车间的常规防腐、耐磨使用需求，日常轻微磕碰不会出现漆层大面积脱落的问题。内部电阻模组的安装导轨采用标准35mm电气导轨，和市面常规电气元件的安装尺寸通用，后期维护更换电阻元件时，不用重新打孔固定，直接卡装在导轨上即可完成固定，大幅降低现场维护的工作量。柜体正面没有设置整体柜门，而是采用开放式框架加局部防护的设计，因为这类接地电阻测试单元日常不需要频繁操作，开放式结构更方便日常巡检时直接观察内部元件的状态，查看接线是否有过热变色、电阻模组是否有积尘的问题，不用反复开关柜门。在元件固定细节上，每个电阻模组的底部都设置了红色的绝缘支撑柱，支撑柱高度20mm，把电阻模组抬离安装板表面，既可以增强底部的通风散热效果，也能避免电阻模组底部和金属安装板直接接触引发漏电，支撑柱采用阻燃尼龙材质，即使电阻出现异常过热，也不会融化滴落引发次生风险。

　　接线区域的端子排预留了10个接线位，分别对应不同量程的电阻测试回路，每个接线位旁边都预留了标签粘贴位，方便现场施工时对应粘贴回路标识，避免接线错误影响测试结果。柜体的顶盖四个角做了R5的圆角处理，避免安装和维护时尖锐边角划伤操作人员，符合电气设备的安全设计规范。从实际使用的适配性来看，这套结构可以兼容不同功率等级的接地电阻测试元件，不管是实验室用的高精度小量程电阻模组，还是厂区用的大通流测试电阻，都可以通过调整内部导轨的安装位置来适配，不用改动整体框架结构。安装时只需要在地面打四个膨胀螺栓，对准底脚的安装孔锁固即可完成固定，整个安装过程两个人配合半小时内即可完成，不需要复杂的吊装设备。日常维护时，只需要定期用干燥压缩空气吹净内部积尘，检查接线端子的紧固力矩是否符合要求，不需要额外的特殊维护工序，适配工业场景下低维护成本的使用需求。结构设计时也充分考虑了三维建模的装配合理性，所有零件都采用常规的板材、型材加工，没有复杂的曲面结构，加工时只需要切割、折弯、焊接、喷涂几道常规工序即可完成，加工难度低，普通的钣金加工厂都可以承接生产，不需要定制特殊刀具或者模具，能够有效控制整体的制造成本。
