导轨式电路负载卸载控制装置结构设计

　　这款导轨安装式的电路负载卸载装置，主要应用于民用及小型工商业配电场景，在分布式光伏并网、储能系统接入、多回路分级供电的配电回路中承担负载优先级管控的作用。日常配电运维中，经常遇到入户容量不足、光伏出力波动、储能放电功率受限的工况，这类装置可以按照预设的优先级，临时切除非必要负载回路，避免主开关过载跳闸，保障核心负载的持续供电，比如在家庭光伏并网场景中，可优先保障照明、冰箱这类基础负载供电，临时切除电暖器、电热水器这类大功率非紧急负载，待供电容量恢复后再自动或手动恢复对应回路供电。

　　从结构设计来看，装置采用标准DIN导轨安装结构，整体宽度适配常规模数化配电回路的安装间距，外壳采用阻燃PC材质，正面设置操作手柄与状态指示灯，可直观显示当前回路的投切状态，侧面预留接线端子位，进出线接线端采用压线式结构，适配1.5-6平方毫米的铜芯导线，安装时可直接卡入标准35mm导轨，和常规微型断路器的安装尺寸完全兼容，不需要额外调整配电柜内的安装空间，可直接嵌入现有家用或小型商用配电箱的预留位中。

　　设计过程中，考虑到配电场景的通用性，装置的操作逻辑和常规断路器保持一致，手柄向上为合闸导通状态，向下为分断卸载状态，同时内置的脱扣结构可在回路电流超过阈值时触发自动卸载，不需要额外外接控制模块即可独立完成基础的负载管控功能。装置内部的触点结构采用银合金材质，可承受频繁的投切操作，避免长期使用后触点氧化导致的接触不良问题，外壳的散热槽设置在两侧，可在多台装置并排安装时保证空气流通，避免相邻装置的热量累积影响工作稳定性。

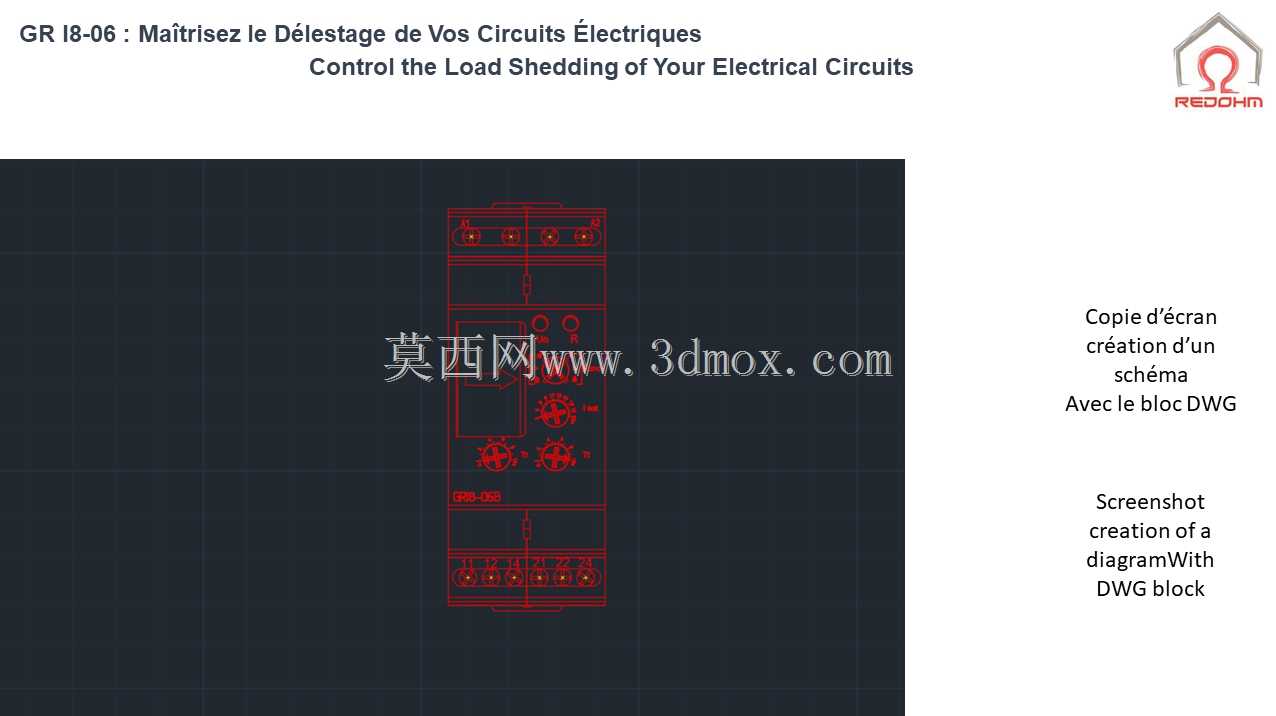

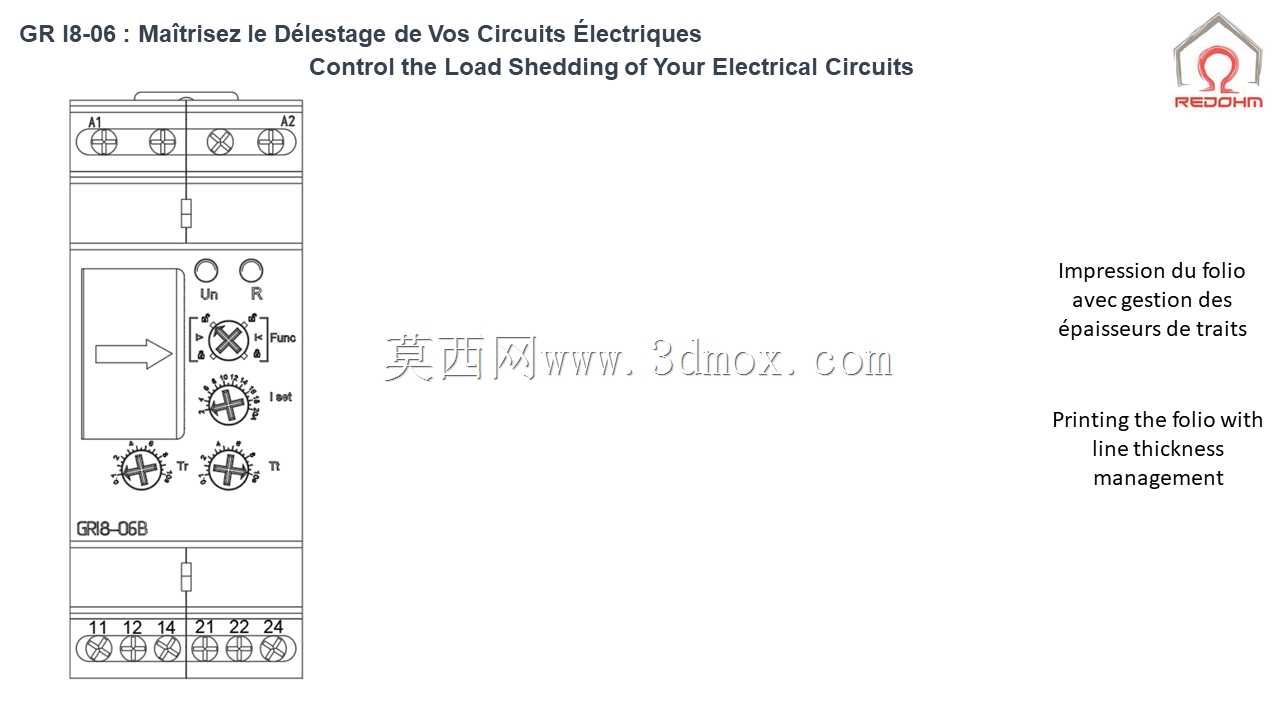

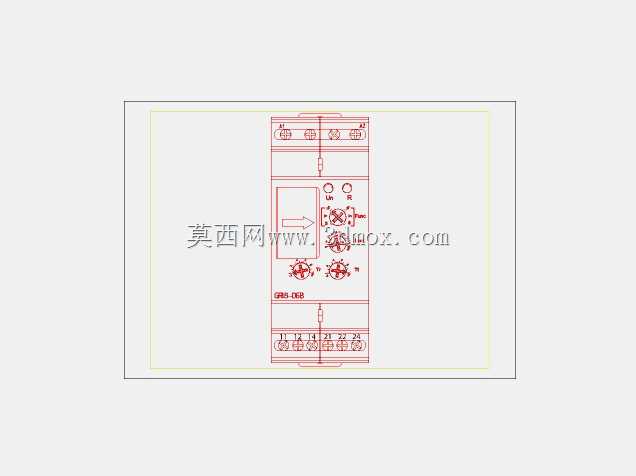

　　在实际选型应用中，这类装置可搭配电能计量模块、光伏逆变控制器使用，根据实时的供电功率动态调整卸载回路的数量，相比传统的全回路过载跳闸方案，可大幅降低非必要断电对用户的影响，尤其在离网储能、光伏自发自用的配电场景中，可有效优化电池的放电策略，延长储能电池的循环使用寿命，避免电池长期处于大电流放电的工况。配套的电气原理图可直接嵌入常规配电设计图纸中，不需要额外调整图纸的图块规范，适配常规CAD电气制图的标准块尺寸，可直接调用至配电系统图的对应回路位置。
