异径NPT螺纹内外丝衬套转接接头

　　在液压、气动、工业流体输送管路的布设与改造场景中，不同通径管路的转接是现场装配、设备集成环节经常遇到的工况，这类异径螺纹衬套接头正是为解决1/2英寸与1/4英寸NPT锥管螺纹的通径转换需求设计的核心转接零件。NPT锥管螺纹本身依靠牙型的锥度变形实现密封，在中低压流体、压缩空气、低压液压回路中应用极为广泛，不需要额外加装密封垫片就能实现可靠的管路密封，适配多数工业现场的管路连接标准。

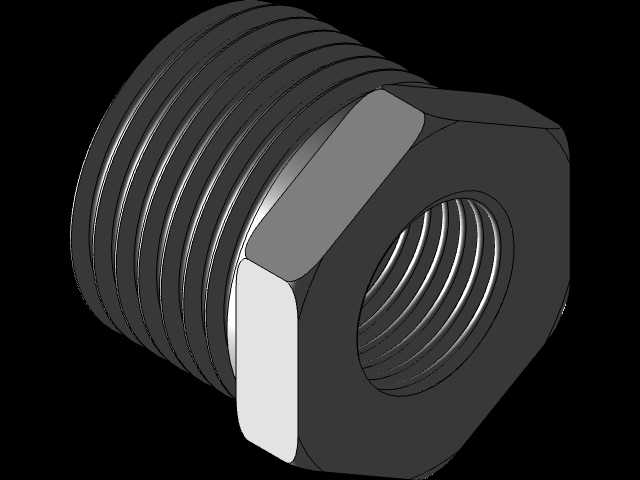

　　从结构设计来看，接头外侧为1/2英寸NPT外螺纹，用于旋入带有对应内螺纹的阀体、泵组接口、设备壳体预留螺纹孔内，内侧为1/4英寸NPT内螺纹，用于连接小通径的外螺纹管路、仪表接头或者小型阀件。中间的六角台结构是专门为装配预留的施力位置，适配标准开口扳手、活动扳手的夹持尺寸，装配时可以直接通过六角部位施加扭矩，不会损伤两端的螺纹牙型，也能保证螺纹旋入深度符合密封要求，避免因旋入过浅导致密封失效、或者旋入过深造成螺纹开裂的问题。

　　设计这类接头时，首先要保证两端螺纹的同轴度公差，若内外螺纹不同轴，装配后会出现管路偏斜，长期受流体脉冲压力作用容易在螺纹根部产生应力集中，引发泄漏甚至断裂。其次六角部位的对边尺寸、厚度需要符合通用管路附件的装配空间要求，保证扳手在狭窄的设备安装空间内也能顺利卡入完成拧紧操作，不会和周边的管路、结构件产生干涉。外螺纹的端部做了轻微的倒角引导，方便旋入对应内螺纹孔时快速对中，避免第一牙螺纹被碰伤影响装配；内螺纹的入口处同样做了倒角处理，引导对接的外螺纹顺利旋入，保护内螺纹牙口不受磕碰损伤。

　　从安装边界来看，这类衬套接头的整体轴向长度较短，不需要占用过多的管路安装空间，在阀体进出口的紧凑布局场景、仪表安装的密集排布区域都能适用。装配时只需要在外螺纹的牙型上缠绕适量生料带或者涂抹少量管螺纹密封胶，按照标准扭矩拧紧即可完成密封连接，不需要复杂的焊接、法兰对接工序，能大幅缩短现场管路改造、设备装配的工时。在实际应用中，这类接头常被用在减压阀进出口的通径转换、压力表的安装转接、小型气动元件的管路变径、液压站阀组的接口适配等场景，能够在不更换原有管路、不改动设备本体接口的前提下，快速实现不同通径NPT螺纹管路的连通，降低管路改造的成本与施工难度。

　　建模过程中需要严格遵循NPT锥管螺纹的牙型参数，保证每英寸牙数、锥度、牙型角都符合标准要求，否则加工出的实物会出现螺纹配合过松泄漏、或者过紧无法拧入的问题。六角部位的棱边做了微小的倒钝处理，避免装配时划伤操作人员，也能减少零件在运输、存放过程中因磕碰产生的毛刺影响装配。接头的整体壁厚经过强度校核，能够承受对应通径NPT螺纹额定的工作压力，在常规的工业流体输送工况下不会出现壳体开裂、螺纹变形的问题，长期使用的可靠性有充足保障。
