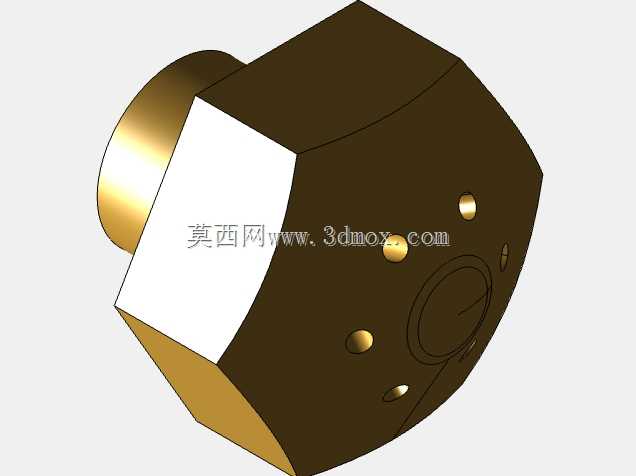

1/8端口六喷孔45度喷雾角喷嘴结构

　　在燃烧设备、流体喷淋系统、气体加湿装置的管路末端，喷嘴是决定介质雾化效果、喷射覆盖范围的核心执行部件，本次呈现的1/8端口规格喷嘴，针对小流量精准喷射场景做了定向结构优化，适配多数工业小通径管路的安装需求。从实际应用场景来看，这类小通径多孔喷嘴常被用在小型燃气燃烧器的燃料喷射端、小型工业加湿系统的雾化末端、精密喷涂设备的介质输出端，以及部分化工小流量反应装置的流体加注工位，相比单孔喷嘴，多孔结构能在同等供压条件下获得更大的覆盖范围，同时保证雾化颗粒的均匀度，避免局部介质浓度过高带来的燃烧不充分、喷淋不均问题。

　　从功能特性上看，这款喷嘴设置了6个均匀分布的喷孔，喷雾角设定为45度，这个角度参数是经过多轮场景验证的折中选择：角度过小会导致喷射覆盖范围不足，需要布置更多喷嘴才能满足工位需求，提升管路布置成本；角度过大则会让喷射介质过早扩散，降低喷射末端的动能，无法到达指定的作用位置，45度的喷雾角在100-300mm的常规喷射距离下，能形成直径约80-250mm的均匀雾化覆盖区，既满足多数小型工位的覆盖需求，又能保证介质到达作用面时具备足够的动能。6个喷孔采用环形均匀排布的方式，每个喷孔的轴线与喷嘴中心轴线呈固定夹角，保证各个方向的喷雾量偏差控制在5%以内，避免出现单侧喷雾过强、另一侧覆盖不足的偏流问题。

　　设计思路上，这款喷嘴优先考虑了安装兼容性与长期使用的可靠性，主体采用多边形的外部结构，而非传统的圆柱形外轮廓，这种设计的核心考量是方便安装时的扳手夹持，多边形的平面结构能让扳手与喷嘴表面形成足够的接触面积，安装拧紧时不会出现打滑滑牙的问题，相比需要专用套筒安装的圆柱形外轮廓喷嘴，现场安装维护的便利性大幅提升，不需要配备专用工具，用普通活动扳手就能完成拆装作业。喷嘴的连接端采用标准1/8管螺纹，这是工业小通径流体管路最常用的连接规格之一，能直接适配市面上绝大多数1/8规格的管路接头、电磁阀出口、分气块接口，不需要额外制作转换接头，降低现场改造的配件成本。喷孔的加工位置做了内凹防护设计，喷孔入口处设置了导流倒角，既能减少介质流入喷孔时的紊流损失，提升雾化效率，又能避免安装、运输过程中外部磕碰损伤喷孔边缘，导致喷孔变形、喷雾角度偏移的问题。

　　外形尺寸与安装边界方面，这款喷嘴的整体轴向长度控制在紧凑范围内，连接螺纹段的长度符合标准管螺纹的旋合深度要求，保证安装后螺纹旋合圈数足够，承受额定工作压力时不会出现泄漏、脱开的问题。多边形主体的对边尺寸按照常规扳手的开口尺寸设计，安装时不需要预留过大的操作空间，在管路排布密集的狭小安装空间内也能完成拧紧作业。喷嘴的出口端没有突出的薄壁结构，所有外部棱边都做了微小的倒角处理，避免安装过程中划伤操作人员，也减少应力集中导致的部件开裂风险。内部流道采用平滑过渡的设计，从螺纹入口端到各个喷孔的流道没有直角拐点，能减少介质流动时的压力损失，在同等供压条件下获得更高的喷射动能，同时减少流道内的介质残留，避免介质中的杂质在直角处沉积堵塞喷孔，延长喷嘴的维护周期。针对气体、流体两类不同介质的使用场景，喷孔的孔径做了匹配设计，用于气体介质时能实现均匀的气流扩散，用于液态流体时能在压力作用下形成均匀的雾化颗粒，满足不同工况的使用需求。
