5V单路带光耦30A继电器模块结构设计

　　在工业自动化控制回路、小型智能装备电控系统、民用配电改造场景里，大电流低压负载的通断控制始终是结构设计与电气选型的核心环节，这款5V规格的单路继电器模块，正是针对30A额定负载下的可靠通断需求完成的三维结构设计，建模过程中完全遵循实际量产器件的装配逻辑，每一处结构特征都对应实际生产中的装配公差与使用边界。

　　从实际应用场景来看，这类继电器模块常被嵌入到PLC扩展输出板、智能家电主控板、小型充电桩控制回路、农业物联网控制终端中，用来承接主控芯片弱信号到大功率负载的切换需求，因为主控侧的IO口输出电流往往只有毫安级，根本无法直接驱动加热管、直流电机、大功率灯具这类负载，而带光耦隔离的设计，能彻底切断负载侧的浪涌、干扰信号反向串入主控回路的路径，避免高压侧的电压尖峰打坏主控芯片，这也是工业级控制模块和普通玩具级继电器模块最核心的结构差异。

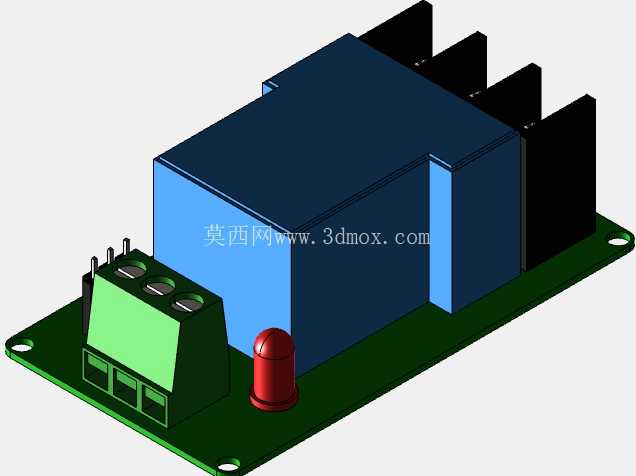

　　设计思路上，整个模块采用PCB作为承载基底，建模时特意还原了PCB边缘的定位安装孔，孔位距离板边的尺寸、孔径大小完全匹配常用的M3螺丝安装标准，安装时可以直接固定在设备内部的塑料立柱或者DIN导轨转接板上，不需要额外做定制支架。继电器主体采用蓝壳封装的功率继电器作为核心执行件，继电器本体的引脚和PCB焊盘的位置做了精准对齐，建模时预留了焊盘的焊接余量，避免实际生产中出现引脚插不进、焊盘偏移的问题。继电器侧面的黑色散热延伸结构也做了还原，因为30A负载持续通断时触点会产生热量，这部分结构可以增大散热面积，降低长时间满负载工作时的触点温升，避免触点过热氧化导致接触电阻变大。

　　PCB板前端的绿色接线端子区域，建模时还原了三个接线位的结构，分别对应控制信号输入、负载侧常开/常闭触点的接线，端子的螺丝孔深度、压线片的活动行程都按照实际端子的尺寸做了约束，实际接线时可以容纳12AWG到18AWG的多股铜芯线，满足30A电流下的载流要求，不会因为线径压接不牢出现打火问题。端子下方的三个小型槽位是状态指示灯的透光槽，模块工作时对应的指示灯会从槽位透出光亮，方便现场调试人员快速判断模块的工作状态，不需要额外用万用表测量触点通断。PCB板上红色的圆柱形元件是续流二极管的保护结构，建模时还原了它的安装高度和位置，这个元件的作用是在继电器线圈断电瞬间释放反向电动势，避免反向电压击穿前端的光耦和主控元件，位置布局上特意和继电器本体留出了安全爬电距离，满足低压电器的安规要求。

　　尺寸边界上，整个模块的长宽高尺寸完全适配常规的电控箱安装空间，PCB板的厚度按照1.6mm的常规FR4板材厚度设定，继电器本体的最高点距离PCB板面的高度控制在合理范围内，不会和电控箱内的其他元件产生空间干涉，左右两侧的接线空间也做了预留，接线完成后导线的弯曲半径不会超过常规布线的允许范围，不会出现导线被外壳压破绝缘层的隐患。光耦元件布置在PCB板靠近信号输入端子的一侧，和负载侧的高压接线端保持了足够的隔离距离，从物理结构上强化了高低压侧的隔离效果，避免潮湿环境下出现沿面放电的问题。

　　建模过程中对每一个配合面都做了公差校验，比如继电器外壳和PCB的贴合面、接线端子和PCB的插装位置，都按照实际SMT和波峰焊的工艺要求预留了装配间隙，不会出现实际生产时元件装不上的问题。整个模型的结构细节完全还原量产实物的特征，不管是用来做电控系统的装配干涉检查，还是做设备的BOM清单统计，都能直接复用结构数据，不需要再做二次尺寸修正。对于做非标设备设计的工程师来说，直接调用这个模型可以快速完成电控部分的布局，省去自己测绘建模的时间，也能避免因为尺寸测绘不准导致的装配返工问题。
