交流220V高压连续点火模块结构设计

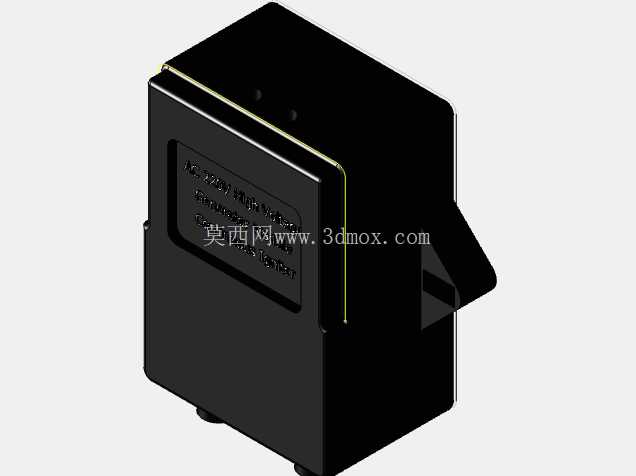

　　在燃油燃烧器、小型燃气发电机组、工业窑炉点火端、商用灶具点火系统这类需要稳定高压电弧引燃的场景里，这类高压点火模块是核心的触发执行部件，区别于普通脉冲点火器，它适配交流220V市电输入，不需要额外配置低压直流供电回路，能直接接入常规工业配电回路完成持续点火输出，省去了额外变压供电的配套成本。从结构设计来看，整个模块采用全封闭塑壳封装，外壳选用阻燃ABS材质注塑成型，壳体接缝处做了止口咬合结构，配合内部灌封的环氧树脂层，能有效阻挡现场的油污、粉尘、潮气侵入内部升压绕组，哪怕是在厨房后厨、发电机组舱室这类多油污、温湿度波动大的安装环境里，也能避免内部电路出现爬电、短路问题。

　　壳体侧面预留的带安装孔的固定支耳，是建模时特意做的安装边界设计，支耳的开孔尺寸适配M4规格的固定螺丝，两个安装孔的中心距做了标准化设定，能直接匹配市面上多数通用点火模块的安装位，替换旧件时不需要重新在设备面板上打孔，降低现场改造的工作量。模块正面的标识区域做了内凹沉台设计，印刷的参数标识不会因为日常安装擦拭、长期积灰磨损而脱落，沉台深度控制在0.3mm，既不会影响壳体整体的结构强度，也能避免标识被外物刮蹭掉。从功能实现的结构逻辑来看，壳体内部预留的绕组腔室，刚好能容纳升压线圈、触发电路、放电回路的所有元器件，内部的筋位将高压绕组和低压输入回路做了物理分隔，避免高压端对低压回路产生放电干扰，保证输入侧的供电稳定性。

　　模块的输入接线端设置在壳体底部，做了内凹的接线腔，接线完成后可以配套防水护线套引出线缆，避免线缆根部因为长期弯折出现线芯断裂，同时也能阻挡溅落的液体顺着线缆流入模块内部。输出端的高压接线柱做了凸起的绝缘护套结构，护套高度超过接线柱10mm，能避免安装维护时误触高压端，也能防止高压端和周边金属构件出现拉弧放电。在建模过程中，特意对壳体的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既不会因为壁厚过薄导致壳体注塑时出现缺胶、变形问题，也不会因为壁厚过厚增加材料成本，壳体边角处都做了R2的圆角过渡，避免安装时锐角划伤操作人员，同时也能减少注塑件的应力集中问题，提升壳体的抗冲击性能。

　　这类模块的实际工作逻辑是，接入220V交流电后，内部电路将工频电压升压到千伏级的高压输出，在放电端形成稳定的连续电弧，当被引燃介质达到燃点后，模块可以根据配套控制系统的信号持续工作或者切断输出，相比单次脉冲点火装置，它的连续点火稳定性更强，不会因为单次点火失败就需要重新触发，在需要长时间值守点火的工业燃烧场景里适配性更强。从安装边界来看，整个模块的外形尺寸做了紧凑化设计，整体占用的安装空间较小，哪怕是在狭小的发电机组控制舱、燃烧器侧壁位置，也能顺利完成固定安装，模块的出线方向做了多场景适配设计，不管是底部出线还是侧方出线的安装需求，都能通过调整安装方向来适配，不需要额外改动线缆走向。在结构细节上，壳体上盖和底座的配合面做了密封槽设计，装配时可以在槽内放置密封胶条，进一步提升壳体的防护等级，哪怕是在户外临时使用的小型发电机组上，遇到小雨天气也不会因为进水导致模块失效。模块表面没有多余的凸起结构，整体外观规整，安装后不会和周边的管线、其他电气构件产生干涉，建模时对所有的装配间隙都做了公差预留，保证实际生产装配时，上盖和底座能顺利扣合，固定螺丝能顺利对齐螺柱，不会出现装配错位的问题。
