胶合板材质龙门式数控雕刻设备结构设计

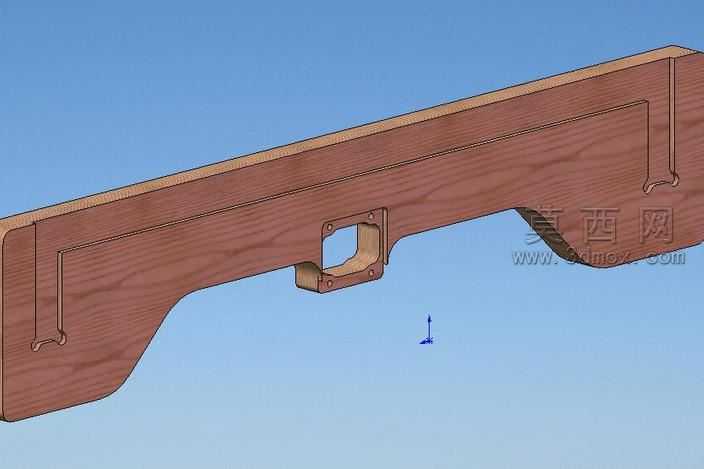

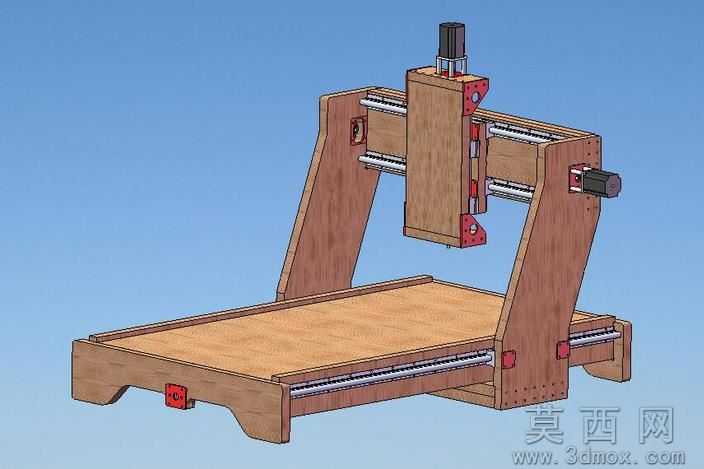

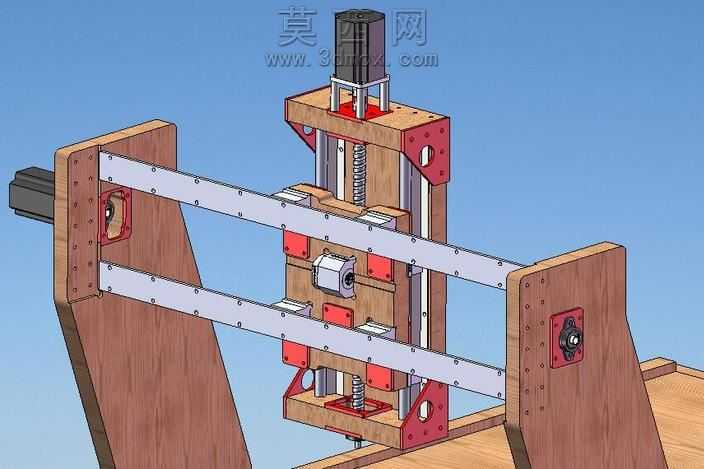

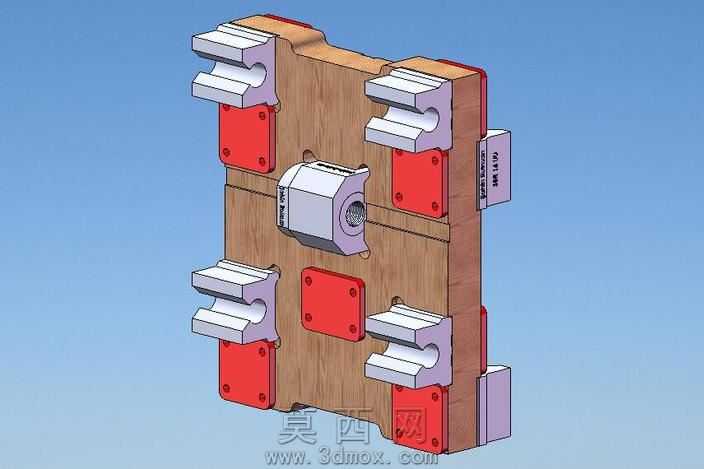

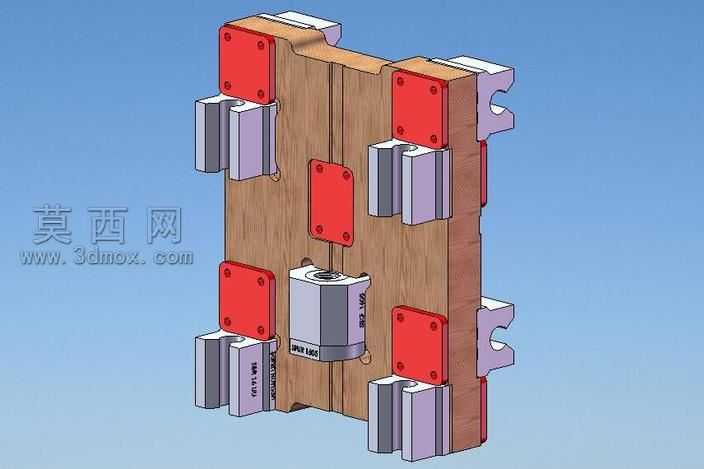

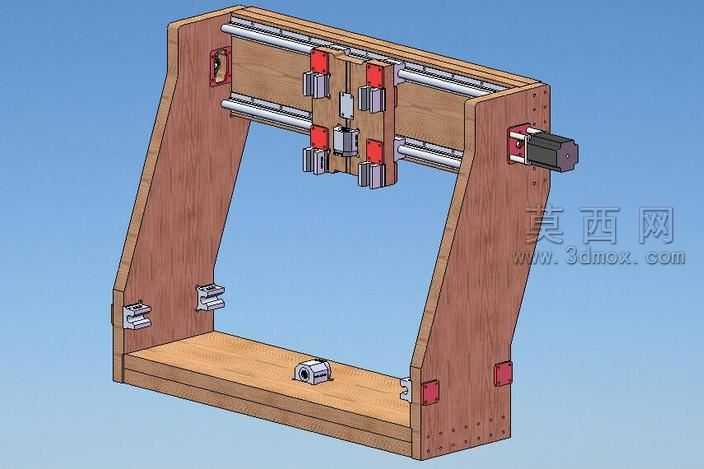

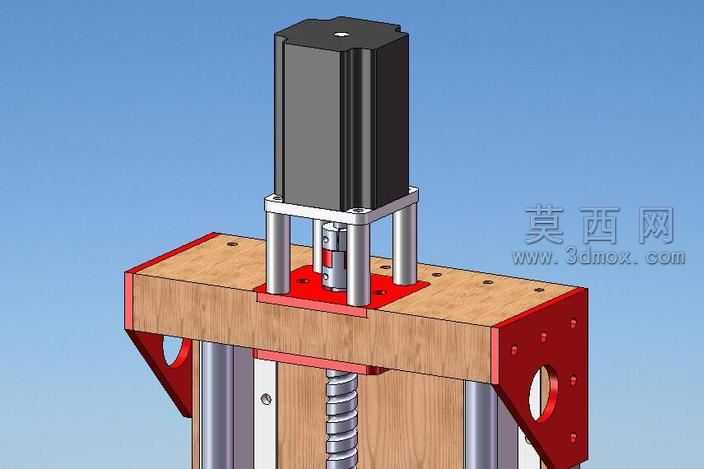

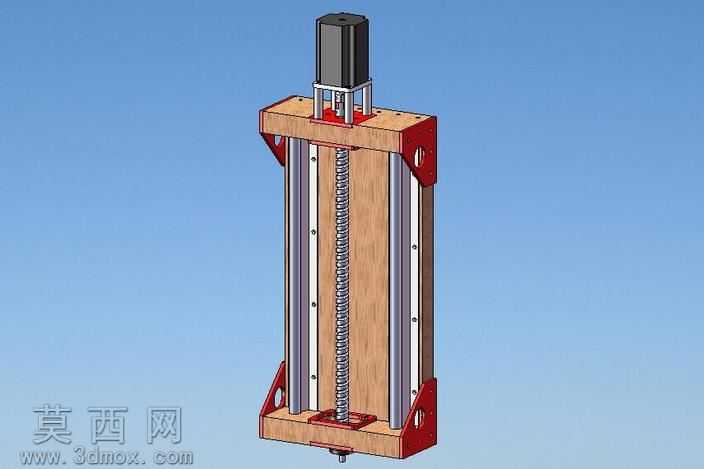

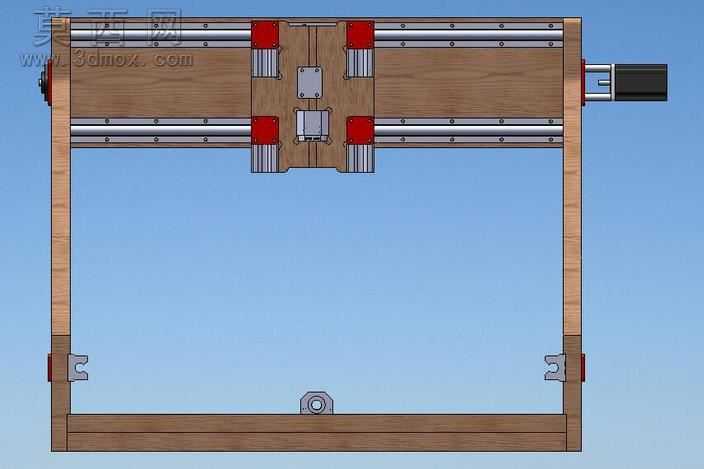

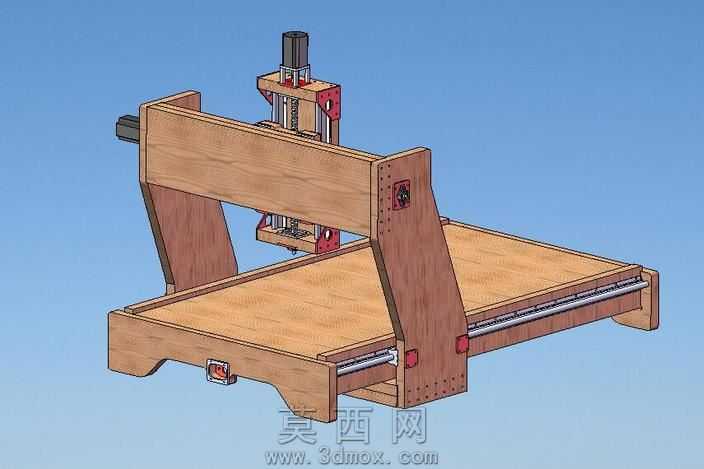

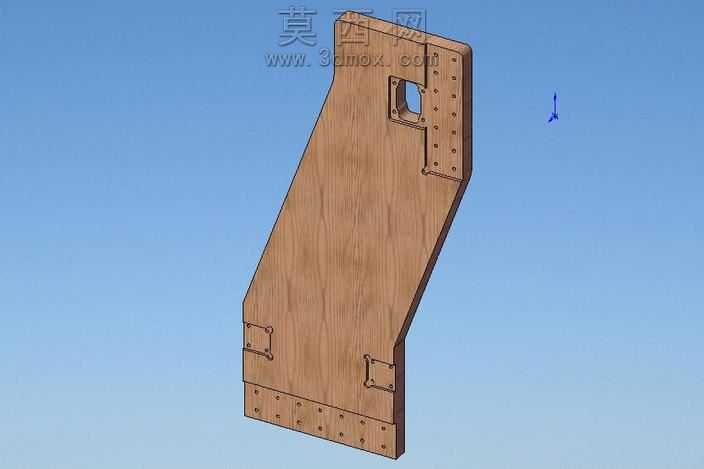

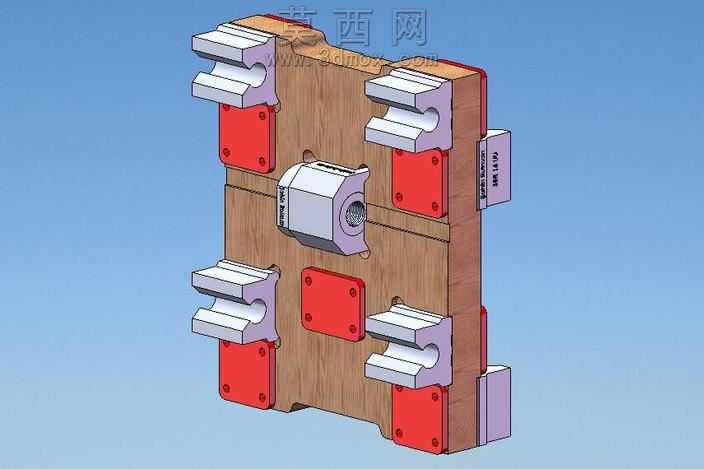

本作品为一款采用胶合板作为主体结构材料的龙门式数控加工设备三维建模设计，整体建模过程严格遵循机械装配逻辑，完整还原了设备各部件的装配关系与运动逻辑。建模阶段首先搭建了设备的整体框架，底部为一体式胶合板加工平台基座，基座两侧设置倾斜式支撑立柱，共同构成龙门结构的主体承载部分，所有胶合板构件的连接位置均预留了标准紧固件安装孔位，同时在受力集中的连接节点处设计了红色金属材质的加固角件，有效提升非金属框架的结构刚性。传动系统部分完整建模了X、Y、Z三个运动轴的线性导轨与传动丝杠，Y轴导轨沿基座平台两侧纵向布置，X轴导轨横跨两侧立柱实现横向移动，Z轴滑台搭载在X轴移动座上实现垂直方向进给，各轴的驱动电机安装位均做了适配性结构设计，匹配对应规格的伺服电机安装尺寸。材质渲染阶段针对不同部件做了区分处理，胶合板主体部分还原了层压木材的纹理质感与暖棕色调，金属导轨、丝杠、紧固件部分赋予了哑光金属材质，驱动电机部分做了黑色工程塑料与金属端盖的材质区分，加固角件使用醒目的红色烤漆材质，既区分了不同功能部件，也让整体模型的视觉层次更加清晰。设计思路上采用胶合板作为主体框架材料，大幅降低了DIY数控设备的制作成本与加工难度，普通爱好者仅需通过常规板材切割工具即可完成框架构件的加工，配合标准的线性传动配件即可快速组装出可用的数控加工设备，整体结构经过多次迭代优化到Rev3版本，各轴的运动行程、框架受力分布、部件安装空间均经过合理性校验，既保证了设备运行时的结构稳定性，也预留了足够的加工操作空间，可满足小型木工件、塑料件的数控雕刻、铣削加工需求，整体建模精度控制在装配公差允许范围内，所有运动部件均未出现干涉问题，可直接用于后续的工程出图与实物制作参考。
