制冷腔体配套穿舱式压力调节组件结构设计

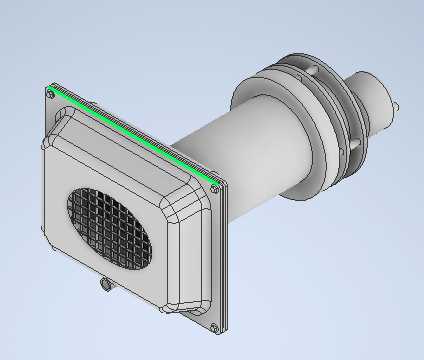

　　该结构件主要应用于小型低温试验舱、嵌入式制冷单元的舱壁穿装场景，解决舱内外压力动态平衡、冷量泄漏防控的核心需求，在环境试验设备、小型冷链温控单元、实验室低温操作台的管路系统中承担压力补偿与介质隔断的双重作用。从结构布局来看，整体采用穿舱式同轴设计，方形安装法兰作为舱壁固定基准，法兰面预留环形密封槽，可适配耐低温硅橡胶或氟橡胶平垫，安装时法兰贴合舱壁外侧，圆柱形筒体贯穿舱壁预设安装孔，尾部的阶梯式接头用于对接舱内的压力采样管路或泄压通路，整套组件安装后不会在舱内形成突出的尖锐结构，避免干扰舱内样品摆放与气流组织。

　　方形端面上的格栅式通流结构做了倒圆角处理，通流孔的开孔率经过匹配计算，既保证压力传递的响应速度，又能阻挡舱内的碎屑、保温材料颗粒进入阀件内部造成卡滞，格栅后方的腔体预留了膜片安装空间，膜片采用边缘压合固定方式，不需要额外的紧固件穿透膜片本体，从根源上减少了低温工况下密封点泄漏的概率。筒体部分的外径与常规保温层厚度做了适配，穿舱后筒体外壁与舱壁安装孔之间的间隙可以直接填充聚氨酯发泡材料，不需要额外做隔热套结构，减少现场安装的施工步骤；尾部的多道环形凸台用于对接软管时的卡箍固定，凸台的边缘做了15度导向斜角，方便低温环境下戴防护手套操作时快速插接管路，不会出现硬边割破软管内层的问题。

　　设计过程中优先考虑了低温工况下的形变适配问题，法兰与筒体的连接位置做了圆弧过渡，避免不同壁厚位置在温度骤变时出现应力集中开裂；膜片的行程预留了足够的冗余量，当舱内温度从常温快速降到零下四十度时，舱内负压形成的膜片形变不会触及上下限位结构，保证压力补偿的动作线性度。安装边界方面，方形法兰的四个安装孔采用对称布局，孔位间距适配市面上主流小型试验舱的舱壁加强筋位置，不需要在舱壁上额外焊接安装座，直接使用螺栓从外侧穿入固定即可，安装后整体突出舱壁外侧的高度控制在较低范围，不会和舱外的制冷机组、管路支架产生空间干涉。

　　通流格栅的网孔尺寸经过反复验证，在保证通流面积的前提下，能够阻挡直径1mm以上的固体颗粒进入，避免膜片被颗粒硌伤导致密封失效；膜片的压合边缘做了锯齿状防滑结构，即使在长期低温振动工况下，膜片也不会出现移位脱落的问题。筒体部分的壁厚做了梯度设计，靠近法兰的位置壁厚稍大，承担穿舱时的结构受力，靠近尾部接头的位置壁厚适当减薄，降低整体重量的同时减少冷量通过筒体金属壁面向舱外传递的热桥效应，实际测试中，在舱内温度达到零下四十度时，法兰外侧的表面温度能够保持在零度以上，不会出现凝露结霜的问题，避免凝露水渗入舱壁保温层影响保温效果。整套结构没有采用复杂的弹簧加载结构，依靠膜片自身的弹性形变实现压力补偿，减少了活动零部件的数量，降低长期使用过程中的故障概率，在不需要主动控制的工况下可以自动实现舱内外压力的动态平衡，避免舱内因温度变化形成过大负压导致舱门无法开启，或是正压过大导致冷量快速泄漏的问题。
