弹簧式铠装热电偶温度传感器结构

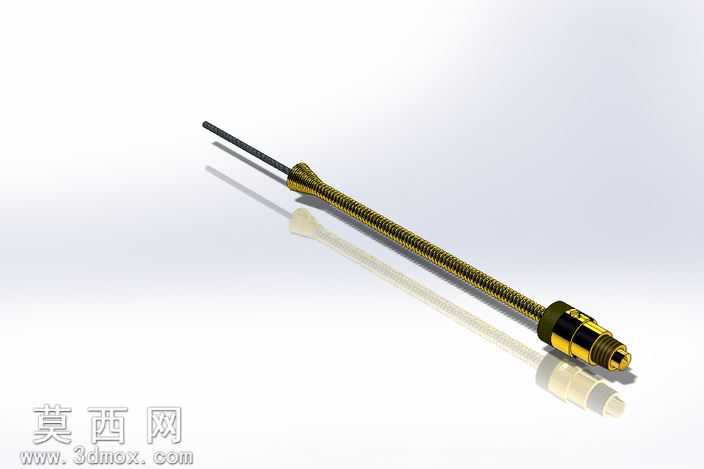

本作品为弹簧式铠装热电偶的三维建模设计，整体采用SolidWorks完成全参数化建模，兼顾结构还原度与工业实用性。建模过程中首先梳理铠装热电偶的核心组成：柔性测温探杆、弹簧缓冲段、金属连接基座、螺纹锁紧接头四个核心模块，先以草图绘制各段截面轮廓，通过旋转、扫描特征完成探杆的细长杆体建模，探杆前端为裸露的测温端，杆身覆盖金属铠装保护层，还原真实产品的可弯曲柔性特性。弹簧缓冲段采用螺旋扫描特征生成等节距弹簧结构，弹簧两端分别与探杆尾部、连接基座做贴合约束，还原该结构可轴向伸缩、抵消安装应力的功能特性；连接基座采用黄铜材质渲染，表面做金属光泽处理，基座上的六角拧动结构通过拉伸切除完成棱角细节，还原实际安装时的扳手受力结构。尾部螺纹接头采用标准公制螺纹建模，螺纹牙型通过扫描切除生成，接头内部预留接线腔体结构，还原热电偶的接线安装逻辑。渲染阶段采用工作室白背景环境，添加柔和的面光源与反射底板，金属部件分别赋予不同材质：铠装探杆为哑光不锈钢材质，弹簧为镀彩锌金属材质，基座与接头为抛光黄铜材质，通过材质区分不同部件的功能属性，同时添加轻微的环境反射效果提升模型真实感。设计思路上重点还原弹簧式铠装热电偶的核心优势：探杆可灵活弯曲调整测温位置，弹簧结构可在安装时推进或收回探杆，抵消安装面的公差偏差，避免刚性结构导致的探杆折断问题，整体模型完整还原了工业用接触式温度传感器的典型结构，可用于工业测温场景的装配演示、选型参考以及相关教学演示使用，各部件间的装配约束完全符合实际产品的装配逻辑，可直接生成工程图用于生产参考。
