减压阀配套堆焊工装曲面结构设计

　　在工业流体控制领域，减压阀作为管路系统的核心压力调节元件，其密封面、流道过渡区域的耐磨耐蚀性能直接决定整阀的服役寿命，堆焊工艺是提升这些关键部位性能的核心工序，而本次设计的堆焊模具正是针对减压阀类零件堆焊作业的专用定位工装。从实际产线应用来看，这类工装主要适配中高压减压阀阀体的密封面堆焊工位，不管是手工氩弧堆焊还是自动化等离子堆焊设备，都需要依靠这类模具完成阀体的精准装夹定位，避免堆焊过程中工件移位导致的焊层偏斜、加工余量不均问题。

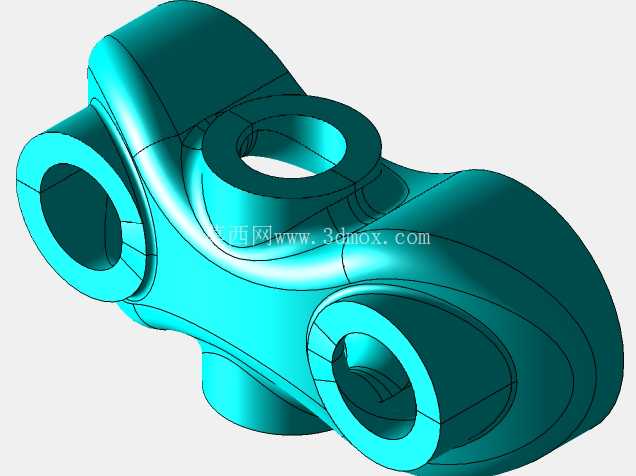

　　不同于常规规则外形的焊接工装，这款模具的主体采用多曲面过渡的异形结构，三个带同轴内孔的凸台结构分别对应减压阀阀体的三个接口定位基准，每个内孔的公差带严格匹配阀体对应接口的外圆尺寸，装夹时可以实现无间隙配合，保证堆焊过程中焊枪的行走轨迹与待堆焊面的同轴度误差控制在0.1mm以内。模具的曲面外形并非刻意做造型设计，而是完全避让堆焊作业时的焊枪运动空间，尤其是自动化堆焊工位中焊枪带倾角摆动作业时，不会出现工装与焊枪、送丝机构的干涉问题，同时曲面过渡的结构也能减少焊接飞溅的附着，日常清理时只需要简单吹扫就能去除表面焊渣，不会像直角结构那样出现焊渣嵌缝难以清理的问题。

　　从设计思路上看，这款工装没有采用传统的分体式压板锁紧结构，而是依靠三个定位凸台的型面配合实现阀体的自定位，阀体吊装放入模具后就能自动找正待堆焊面的水平位置，不需要操作人员反复调整找正，单工位装夹时间可以缩短60%以上，非常适合批量减压阀零件的堆焊加工产线。在安装边界上，模具底部设置了标准的机床工作台连接槽，可以直接适配常规焊接变位机的工作台面，不需要额外制作过渡连接板，模具的整体高度控制在150mm以内，装夹阀体后整体重心位于工作台面的中心区域，即使变位机带动工件做360度回转堆焊，也不会出现重心偏移导致的设备抖动问题。

　　实际使用过程中，这类曲面结构的模具相比传统方块式工装，在堆焊作业时的散热表现也更优，曲面结构增大了模具与空气的接触面积，堆焊过程中传导到模具上的热量可以更快散出，不会因为模具持续高温导致阀体定位面出现热变形，长期使用下定位精度的保持性更好。针对堆焊过程中容易出现的焊渣飞溅损伤模具定位面的问题，设计时在三个定位凸台的端面都预留了1mm的防护层余量，经过长期使用磨损后，可以通过二次铣削快速修复定位面，不需要整体报废重做，大幅降低了工装的长期使用成本。

　　在流道类阀件的堆焊作业中，很多工装因为定位基准选择不合理，会导致堆焊后的密封面与阀体流道不同轴，后续精加工时出现局部焊层厚度不足的问题，这款模具在设计时直接将三个流道接口的外圆作为定位基准，完全还原阀体在整阀装配时的位置状态，堆焊出的密封面余量均匀，后续车削加工后可以保证整圈焊层厚度差不超过0.2mm，有效避免了焊层局部过薄导致的密封面早期磨损、冲蚀问题。对于多规格的减压阀阀体，只需要更换对应尺寸的定位衬套就能适配，不需要更换整个模具主体，进一步提升了工装的通用适配性，减少了产线工装的储备数量。
