液压管路系统用十字铰接转向接头结构

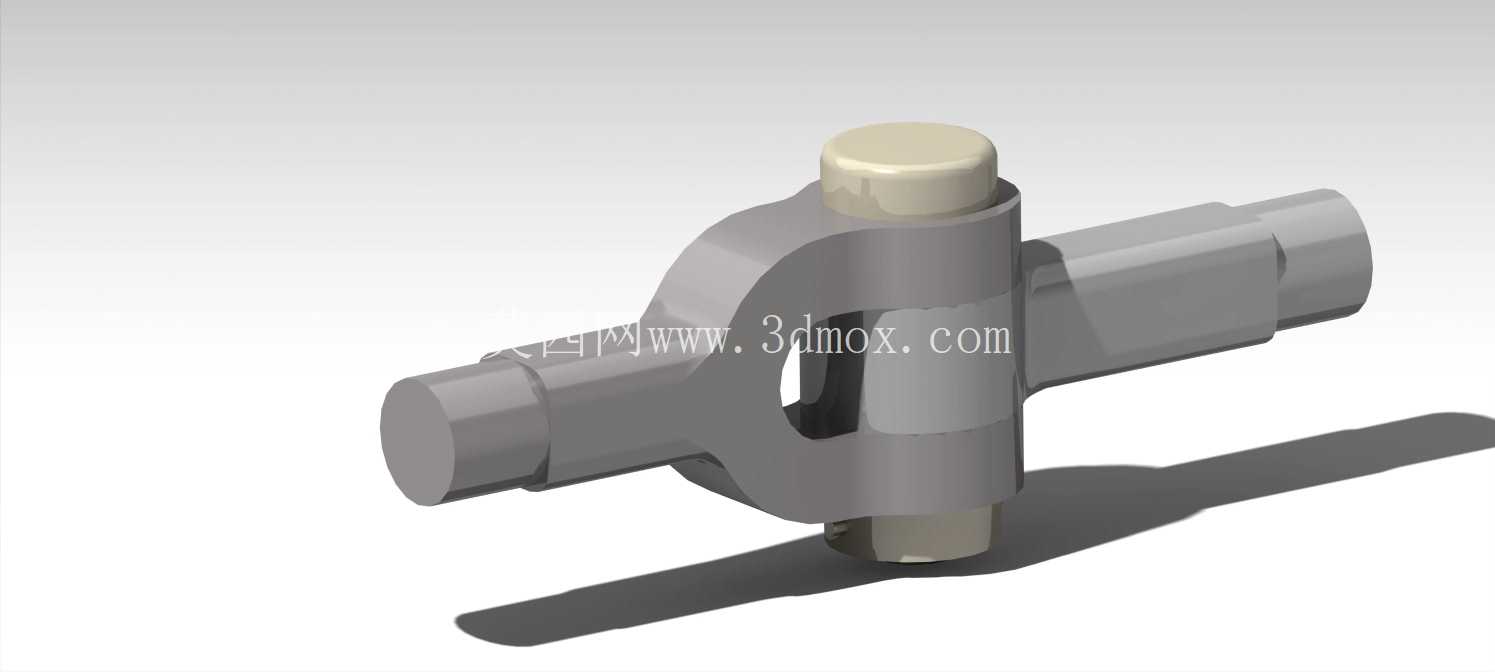

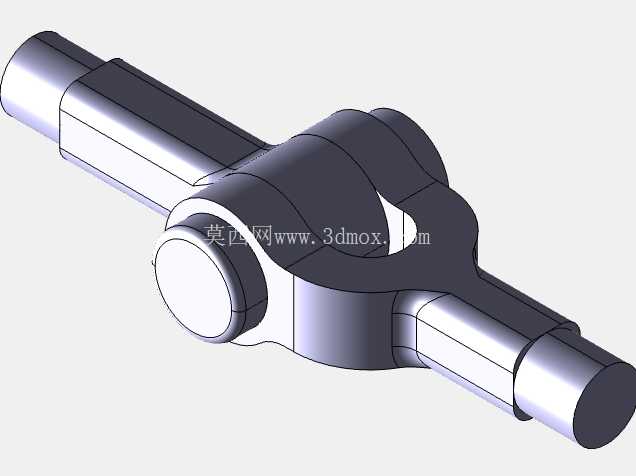

　　在行走机械液压系统、工业流体输送管路的布局场景中，管路走向往往需要随设备动作产生角度偏移，硬管直接对接无法抵消装配公差与运行中的振动位移，这类十字型铰接转向接头正是为解决多通路管路的转向连接需求设计的。从结构功能来看，该接头采用十字交叉的通油路径，横向贯通的轴段作为主通路连接两端同径管路，垂直方向的铰接轴段则提供转动自由度，允许连接后的管路绕垂直轴线实现一定角度的摆动，可补偿安装过程中的角度偏差，同时在设备运行产生振动时，铰接副的微小转动能释放管路内应力，避免硬管连接处因应力集中出现疲劳断裂。

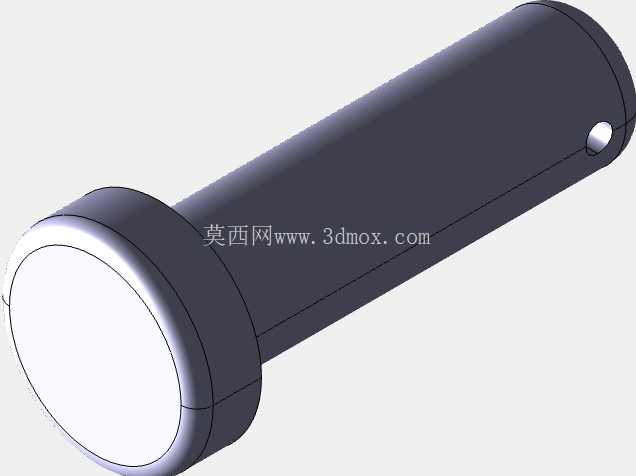

　　设计过程中，铰接配合面的精度控制是核心要点，垂直轴段与接头主体的配合间隙需控制在合理范围，既要保证转动灵活无卡滞，又要控制间隙量避免内部流体泄漏，轴段两端的限位结构采用一体式挡边与锁紧端盖组合的形式，既限制了铰接副的轴向窜动，又能在装配时通过端盖的压紧量调整配合阻尼，适配不同压力等级的管路工况。从安装边界来看，横向主通路的两端接口采用标准外螺纹连接形式，接口外径与常规同通径硬管接头尺寸匹配，安装时无需额外定制转接件，可直接替换同规格的直通接头完成管路转向改造；垂直铰接轴的总高度控制在紧凑范围内，安装后不会占用过多管路周边空间，在空间局促的阀组安装区域、工程机械车架内部的管路排布场景中，这类紧凑结构的转向接头能大幅降低管路布局难度。

　　实际应用中，这类接头常被用在装载机转向液压管路、叉车起升系统油路、机床液压站的阀组连接部位，在这些场景里，管路会随执行元件动作产生反复摆动，普通直角接头的硬连接方式会在反复弯折应力下出现焊口开裂、螺纹滑丝问题，而带铰接功能的转向接头可随管路动作同步转动，将硬弯折转化为铰接副的转动摩擦，大幅提升管路系统的使用寿命。建模过程中，十字交叉通路的相贯线处理做了工艺性优化，相贯位置采用大圆角过渡，避免流体在通路拐角处产生紊流与压力损失，同时圆角结构也能减少应力集中，提升接头本体的结构强度；所有外露棱边均做了倒角处理，既避免安装过程中划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入管路造成阀件卡滞。

　　铰接配合面的粗糙度要求控制在Ra1.6以内，建模时预留了表面处理的尺寸余量，可适配镀锌、镀镍等不同表面处理工艺，满足户外工况、腐蚀环境下的使用需求。从受力特性来看，接头主体采用锻造结构建模，材料选用常用的45号钢或液压接头专用碳钢，十字交叉位置的壁厚做了加厚处理，可承受额定25MPa的工作压力，满足中高压液压系统的使用要求；横向通路的通径尺寸与接口通径保持一致，没有做缩径处理，不会因接头本身造成管路通流能力下降，在大流量液压回路中使用也不会产生额外的压力损失。安装时需注意垂直铰接轴的锁紧力矩，过大会造成铰接副转动卡滞，过小则会出现轴向窜动与泄漏，建模时在锁紧端盖位置预留了标准扳手的操作空间，可使用常规开口扳手完成锁紧操作，无需专用工装。
