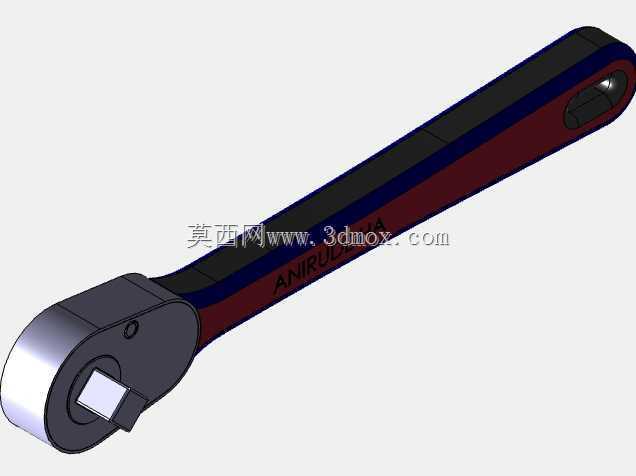

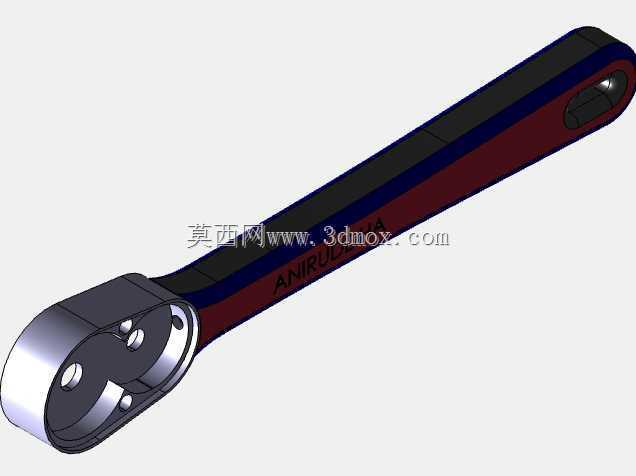

1/2英寸驱动棘轮扳手装配结构设计

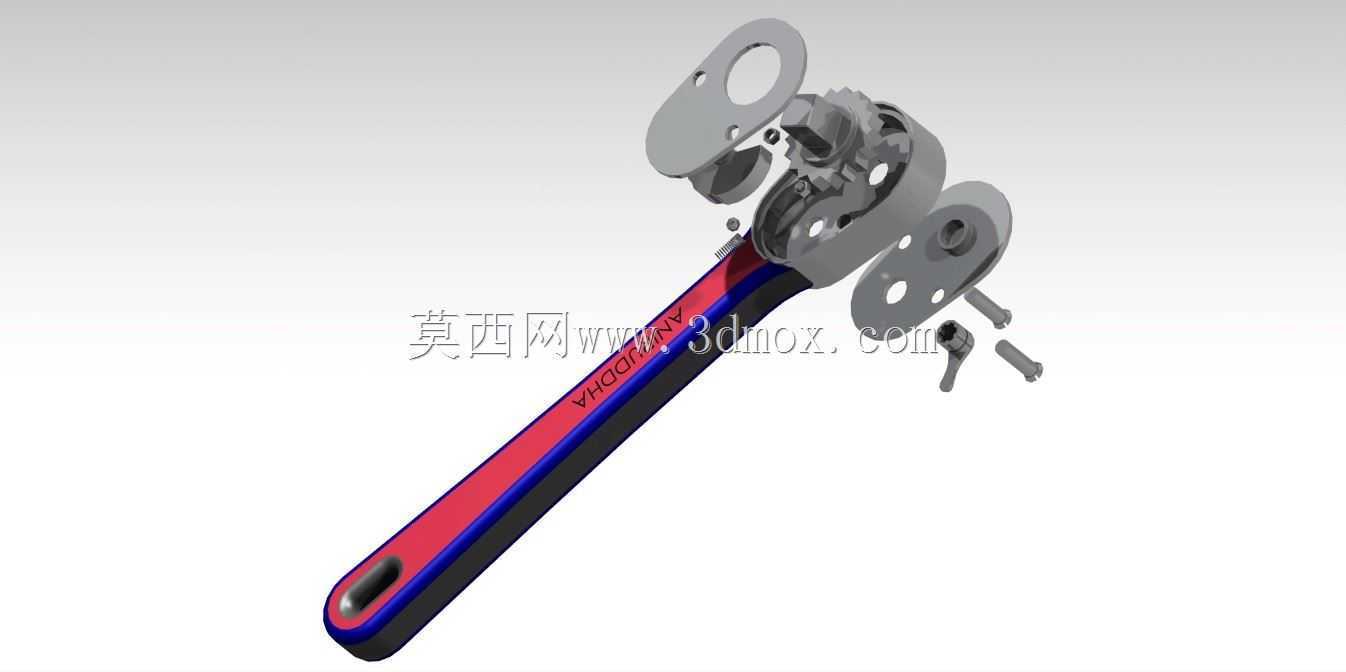

　　日常设备维保、产线装配作业里，1/2英寸规格的棘轮扳手是出镜率极高的手动紧固工具，这套三维装配结构完整还原了产品从外部手柄到内部棘爪、棘轮齿圈、换向拨片、端盖固定件的全部配合关系，能直接用于结构校核、运动仿真验证以及后续的加工工艺拆解参考。从实际使用场景来看，这个规格的棘轮扳手主要适配M10到M24区间的外六角紧固件，覆盖汽车底盘维保、机电设备装配、五金维修、管道安装等多个作业场景，相比普通开口扳手，它不需要每转动一定角度就重新套合紧固件，在操作空间狭窄、紧固件周围有遮挡的工位上，只需要小角度往复摆动手柄就能完成拧紧或者拆卸动作，作业效率能提升40%以上，尤其是在设备内部管线密集、扳手转动角度不足30度的位置，单向锁止的棘轮结构能完全发挥优势，不需要反复脱开、套合螺栓头，大幅降低作业疲劳度。

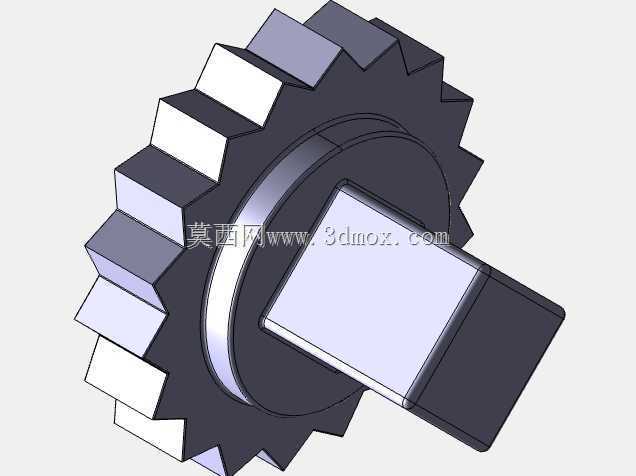

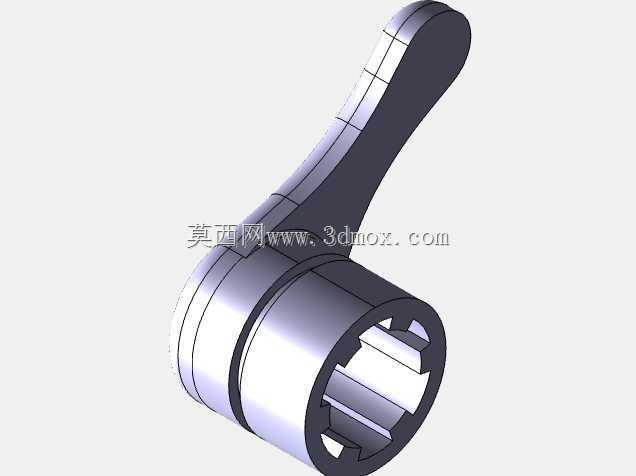

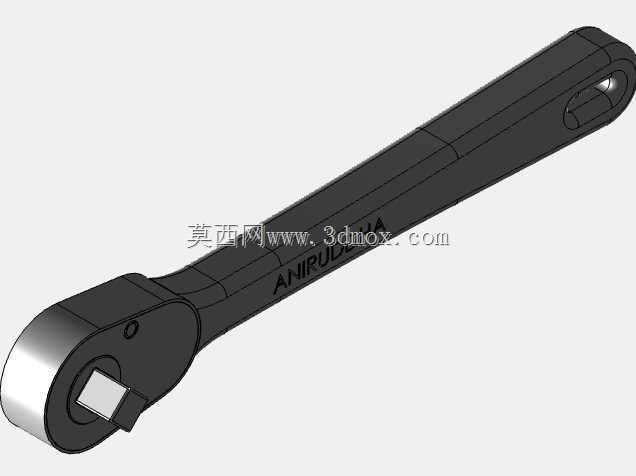

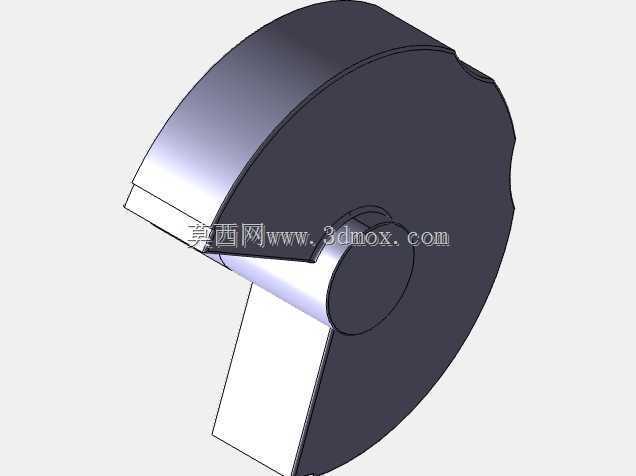

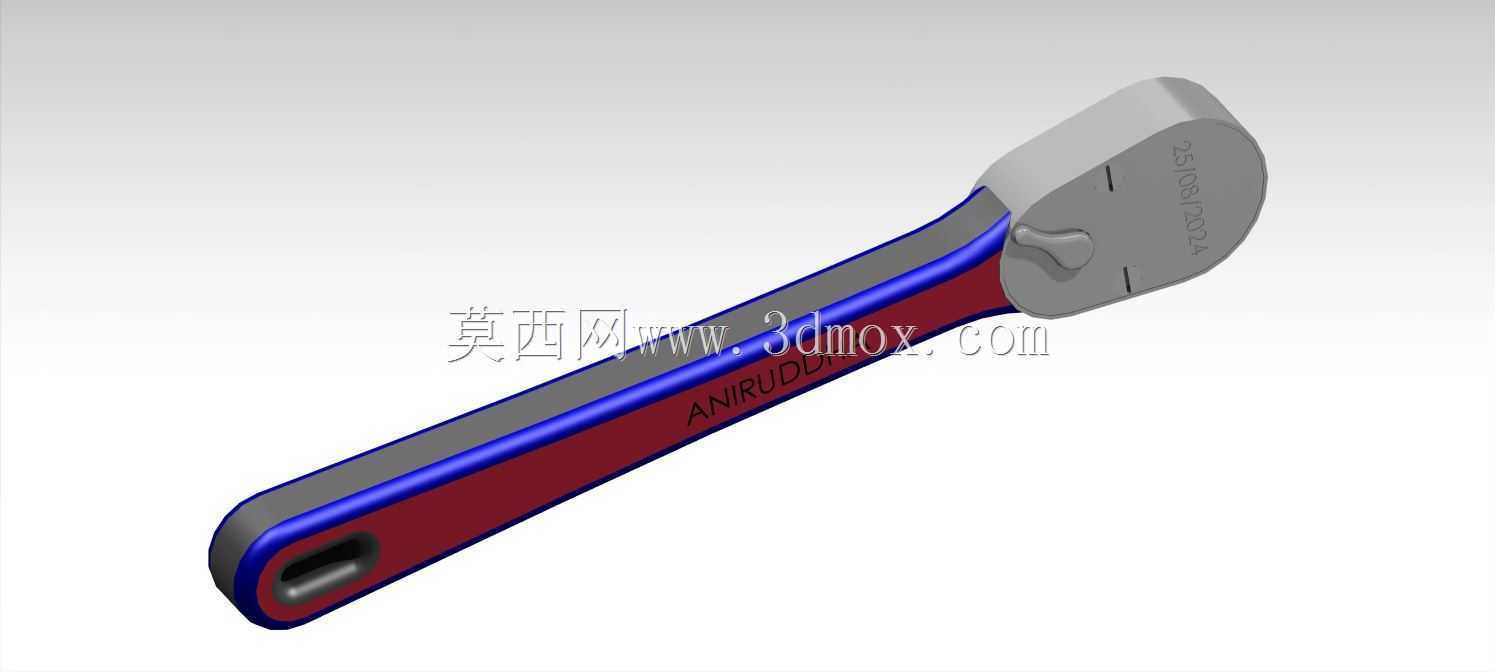

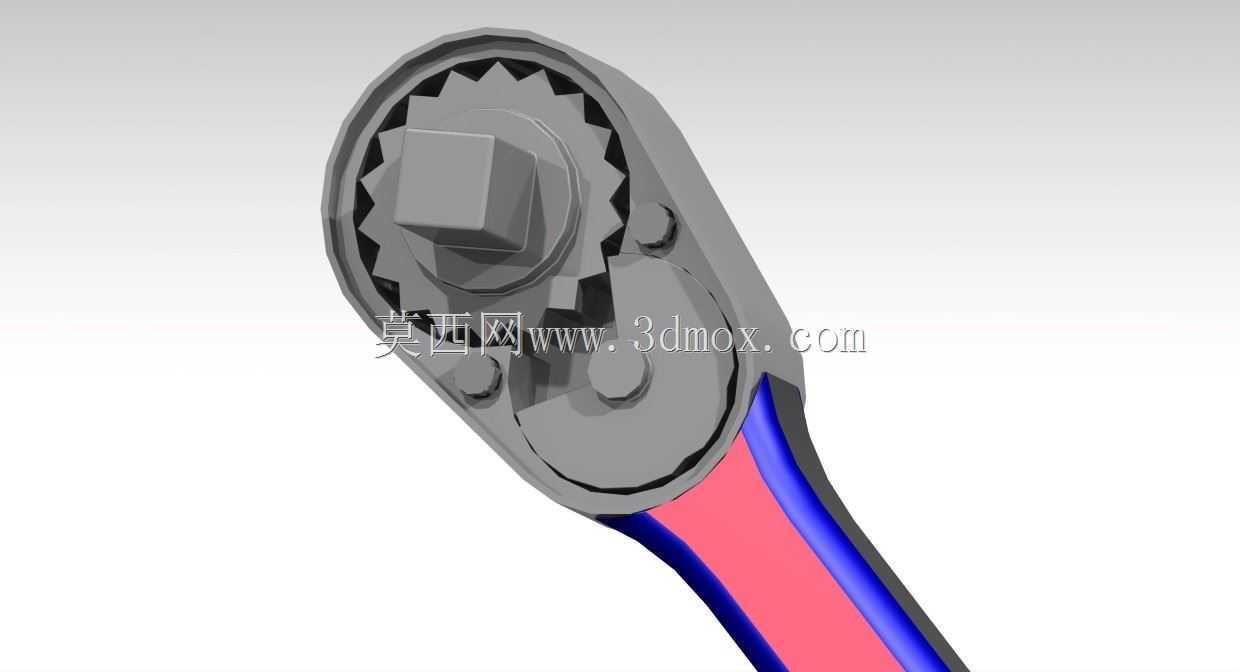

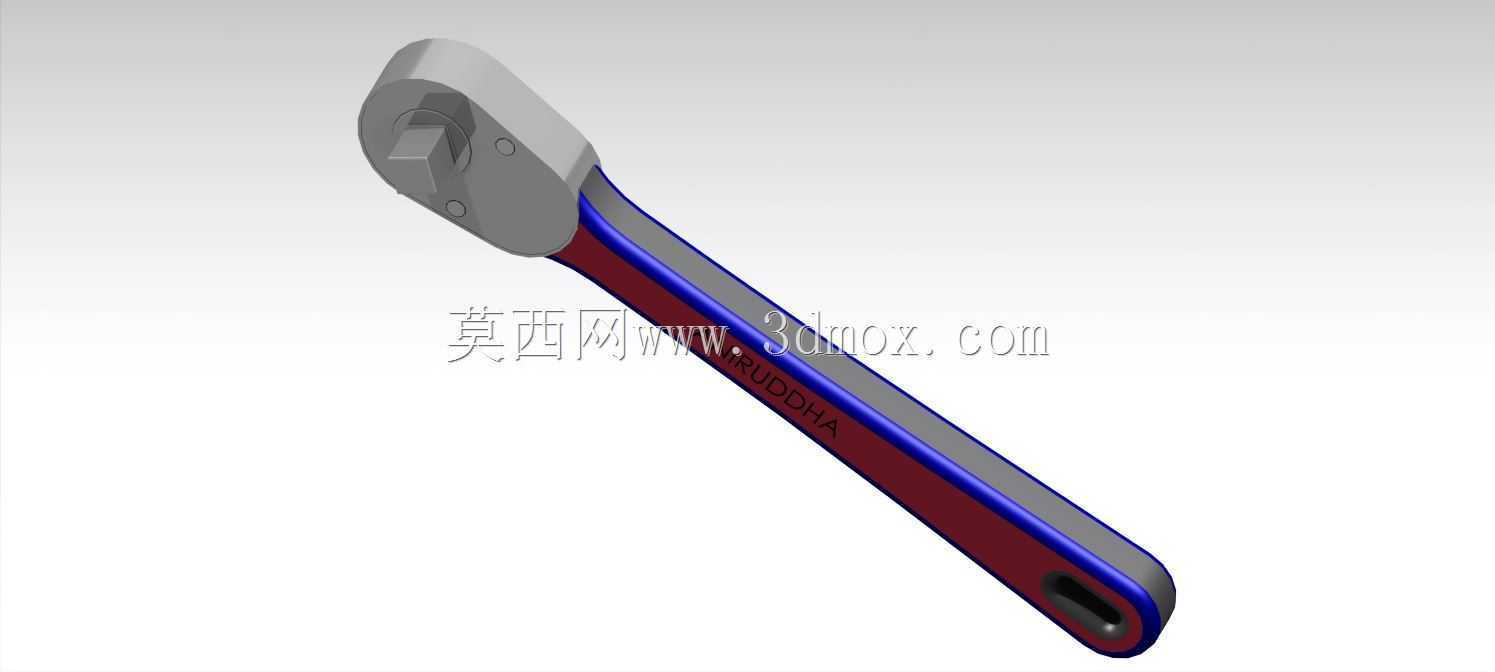

　　从结构设计逻辑来看，这套模型把内部的传动配合关系做了完整的拆分展示：核心的棘轮齿圈采用细齿设计，齿形角度经过优化，保证棘爪啮合时的接触面积足够，不会因为大扭矩施力出现齿面崩损；棘爪部分采用双棘爪对称布局，相比单棘爪结构，受力时能把扭矩分散到两个啮合齿上，整体承载扭矩比同尺寸单棘爪结构高30%左右，换向拨片的位置设计在棘轮头部的侧面，作业时只需要用拇指就能快速切换正反转方向，不需要把手从手柄上移开，操作连贯性更强。手柄部分采用符合人体工学的弧形轮廓，表面做了双色防滑包覆结构，握持时的贴合度更好，大扭矩施力时不会出现打滑硌手的问题，手柄尾部的挂孔设计也方便作业时把扳手挂在工具挂板上，或者搭配安全绳使用，避免高空作业时工具坠落。

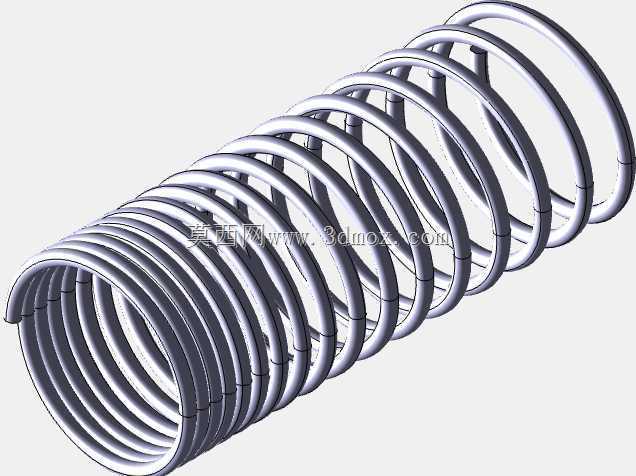

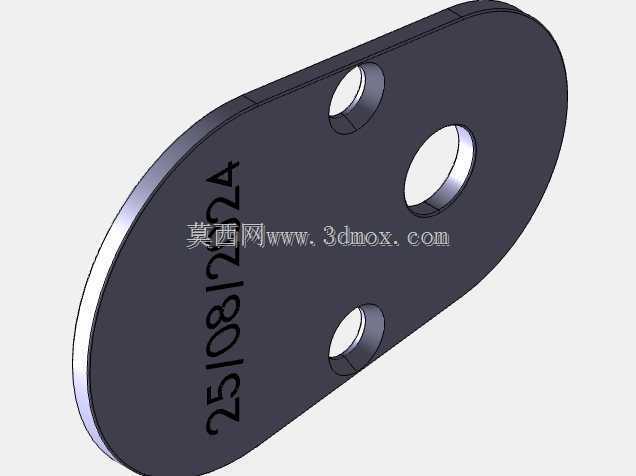

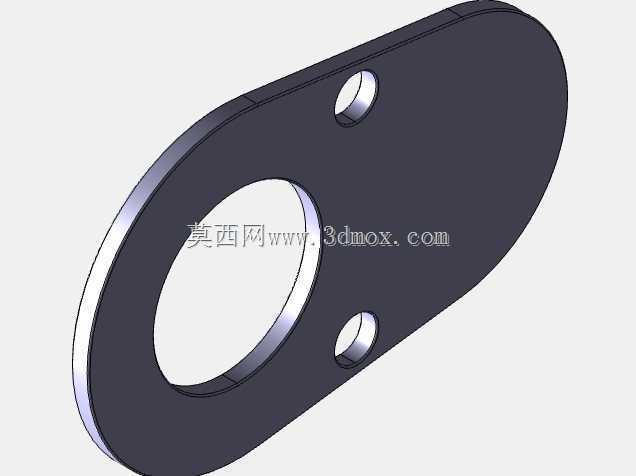

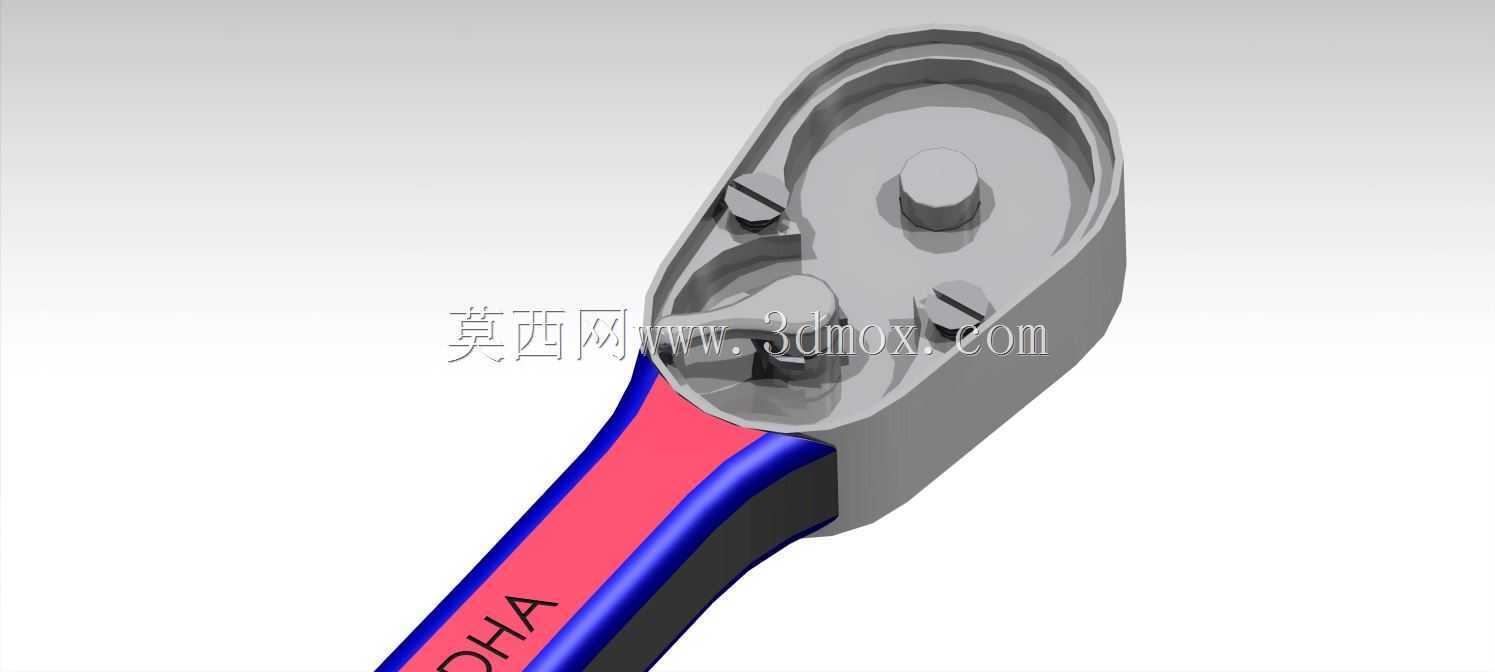

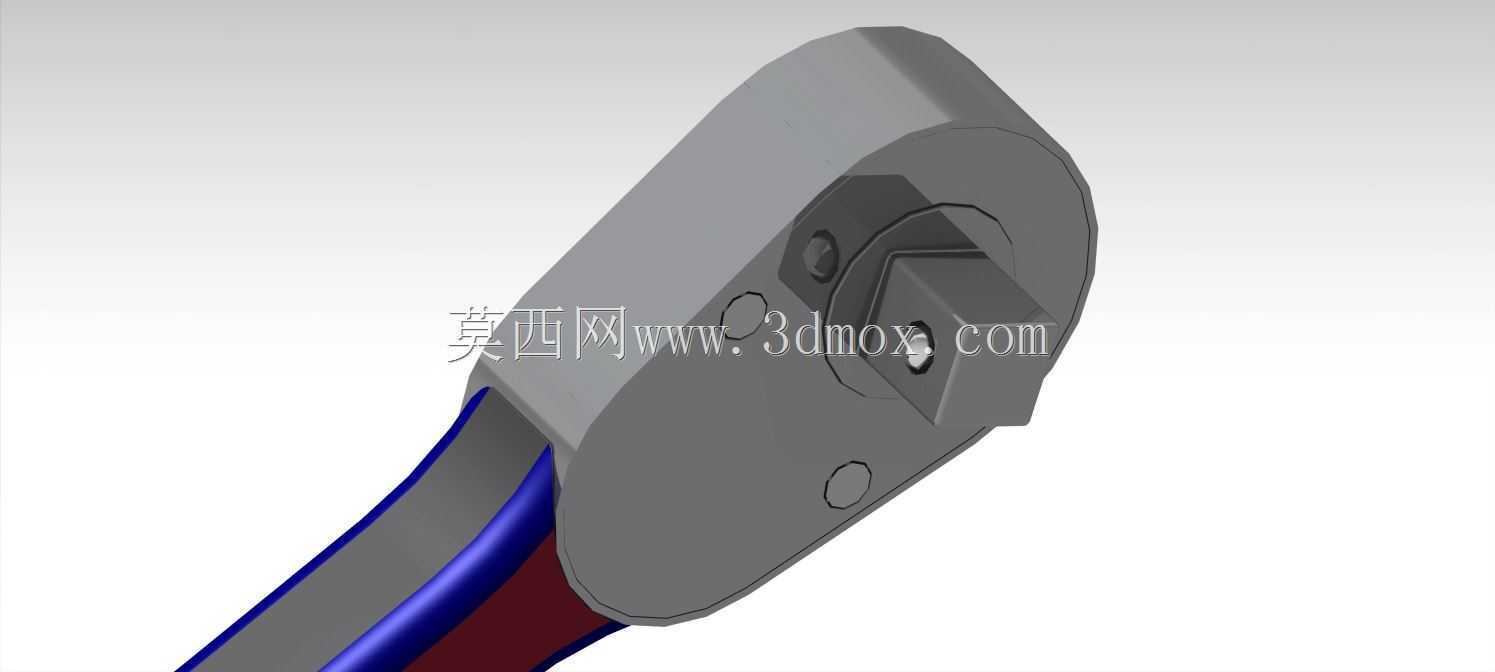

　　从安装边界和尺寸配合来看，这套1/2英寸驱动的棘轮扳手，驱动方头尺寸严格匹配通用12.5mm系列套筒的标准尺寸，方头上的钢珠定位结构能保证套筒安装后不会意外脱落，切换套筒时只需要按压头部的解锁环就能快速更换；整体头部外径控制在42mm以内，能适配大部分狭窄空间的紧固件操作，不会因为头部尺寸过大碰到周围的零部件；手柄长度设计在250mm左右，这个长度既能保证手动施力时能输出足够的拧紧扭矩，又不会因为力臂过长导致扭矩过载拧断螺栓，日常作业中不需要额外加接延长杆就能满足大部分常规紧固件的拧紧力矩要求。内部的所有固定销轴、端盖螺丝的配合公差都按照手动工具的行业标准设定，棘爪和棘轮齿圈之间预留了合理的间隙，保证换向时动作顺畅，不会出现卡滞，同时啮合时间隙不会过大导致作业时出现晃动感。端盖部分采用多颗小螺丝固定，拆解维护时只需要拧下固定螺丝就能拆开头部，清理内部的油污、铁屑，更换磨损的棘爪或者弹簧，不需要整体报废工具，后期维护成本更低。

　　在实际结构验证层面，这套装配模型可以直接做运动干涉检查，模拟扳手在不同转动角度下的棘爪动作、换向拨片的切换行程，确认所有零部件在运动过程中不会出现干涉卡滞，也能通过有限元仿真模拟最大施力扭矩下的齿面应力、手柄形变情况，验证结构强度是否满足作业要求，对于工具设计从业者来说，完整的装配结构能直接作为改型设计的基础参考，比如调整齿形参数优化承载能力、修改手柄轮廓提升握持手感、调整头部尺寸适配更狭窄的作业空间，都可以在这个模型基础上快速调整参数完成迭代，不需要从零开始建模，能大幅缩短设计周期。
