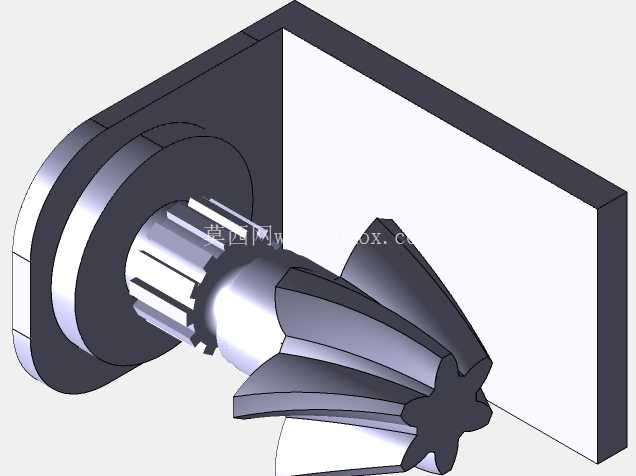

带安装支座的动画演示斜齿轮传动结构

项目分类:齿轮 发布时间:2024-12-10 ID:841189
  • 带安装支座的动画演示斜齿轮传动结构
  • 带安装支座的动画演示斜齿轮传动结构
  • 带安装支座的动画演示斜齿轮传动结构
  • 带安装支座的动画演示斜齿轮传动结构

  这套斜齿轮传动结构在流体控制类设备的动力调节单元中应用十分广泛,常见于需要小空间内完成交错轴动力传递的减压阀调节机构、小型流体管路执行组件中,区别于常规直齿轮传动的径向受力特性,斜齿轮的轮齿啮合过程是逐步切入、逐步脱开的,整套结构运行时的冲击载荷、运行噪音都能控制在较低水平,适配需要稳定调节、无卡滞动作的管路控制场景。从实际使用场景来看,这类带集成安装支座的斜齿轮组件,多配套在小型调压阀的手动调节端或者电动执行端,用来把输入端的旋转动作传递到阀芯调节位置,因为斜齿轮的啮合重合度比同模数直齿轮高出30%左右,在小扭矩的调节动作传递中,不会出现直齿轮常见的齿侧间隙带来的调节空程,能保证阀门开度调节的线性度,避免调节过程中出现压力跳变的问题。

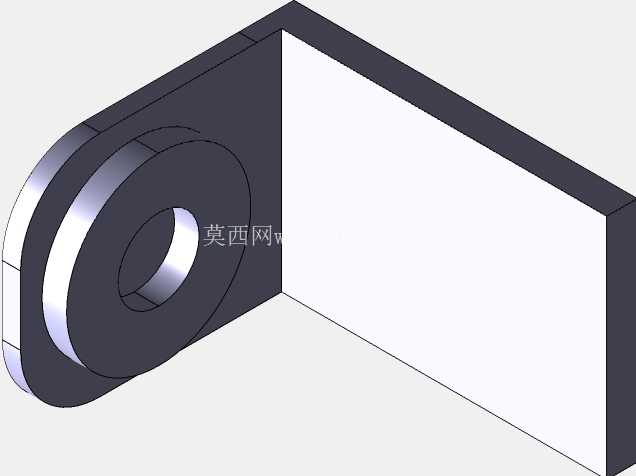

  设计这套结构的时候,首先要考虑的是安装边界的适配性,底部的方形安装支座是直接和阀门的壳体端面对接的,支座上的安装孔位和壳体上的预制螺柱完全对齐,不需要额外做转接支架,安装时只需要把支座贴合到阀端安装面,拧紧紧固件即可完成定位,不会出现传动轴线偏移的问题。支座上方的立式支撑臂是用来承托齿轮轴的,支撑臂上的轴承位和齿轮轴的轴颈采用过渡配合,保证轴系转动时的径向跳动量控制在允许范围内,避免轮齿啮合时出现偏载,加速齿面磨损。

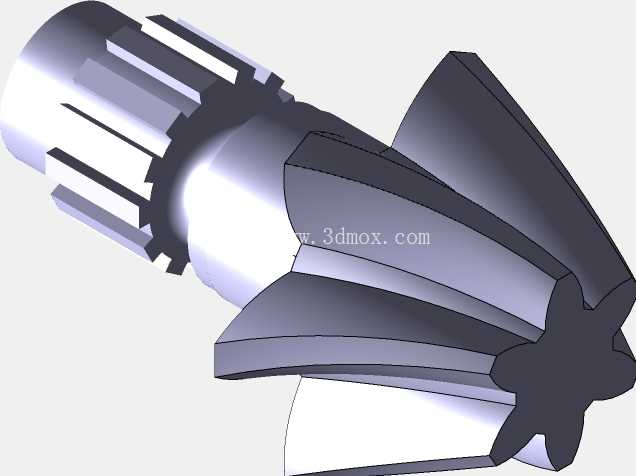

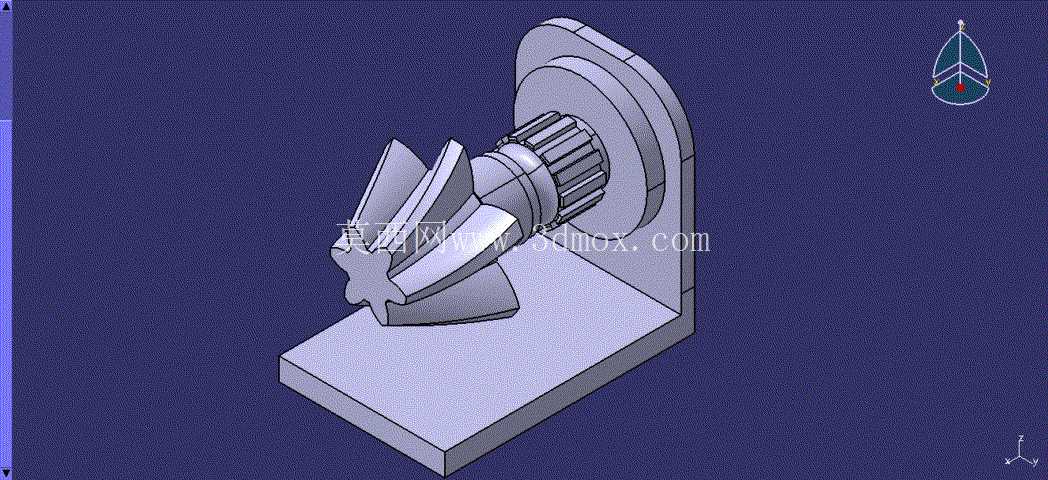

  斜齿轮本身的齿向角度是经过匹配计算的,和配套的从动轮啮合时,轴向力的方向刚好指向支撑臂的轴承定位端面,不需要额外加装复杂的轴向止推结构,就能抵消传动过程中产生的轴向分力,简化了整体结构的零件数量,也压缩了整个组件的轴向安装尺寸,对于安装空间紧凑的小型减压阀来说,这种紧凑设计能有效降低整个阀门单元的外形体积,方便在密集排布的管路系统中安装布置。这套结构附带的动画演示效果,能直观展示轮齿从进入啮合到退出啮合的完整过程,在做产品结构验证或者新员工结构培训的时候,可以直接通过演示观察啮合间隙、齿面接触轨迹的变化,不需要拆解实体设备就能判断传动过程中是否存在卡滞点、是否有轮齿干涉的问题。

  从尺寸边界来看,整个组件的安装基面到齿轮轴中心的高度是固定值,适配对应通径减压阀的壳体安装尺寸,齿轮的齿顶圆直径和支座的宽度做了匹配,轮齿转动时不会和支座侧壁、周边的管路附件发生运动干涉,输入端的连接轴做了扁位结构,和调节手轮或者电动执行器的输出端对接时,不会出现相对转动打滑的问题,保证扭矩传递的可靠性。在实际工况中,这类斜齿轮组件不需要额外做独立的润滑设计,因为阀门调节的动作频率不高,齿面采用自润滑的工程材质或者做了表面硬化处理的金属材质,就能满足全生命周期的使用需求,不需要定期拆解维护,降低了设备的后期运维成本。设计过程中特意把支撑臂和底部安装支座做成了一体化的结构,减少了装配环节的累积误差,只要支座的安装面定位准确,齿轮轴的轴线位置就能保证在设计公差范围内,啮合侧隙能稳定控制在合理区间,不会因为装配误差导致传动卡滞或者齿面磨损加剧。轮齿的齿形修缘也做了针对性优化,在轮齿进入啮合的齿顶位置做了微小的修形处理,消除啮合初始阶段的刚性冲击,即使在快速调节阀门开度的工况下,也不会出现明显的撞击异响,提升整个调节机构的操作手感。
