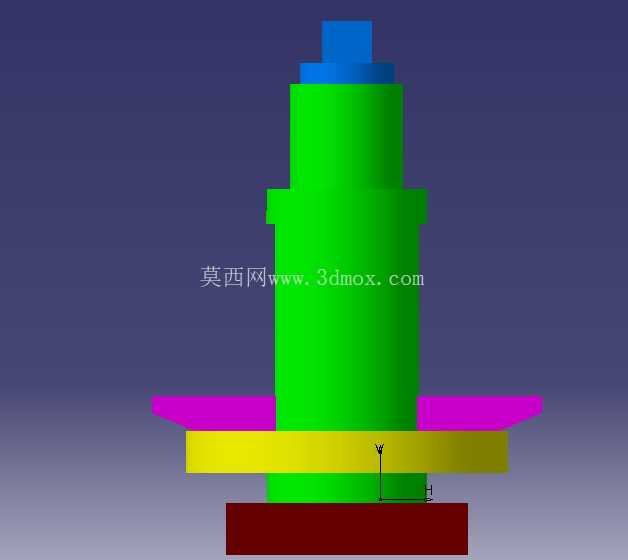

在工业流体输送管路系统中,压力控制是保障管网平稳运行、下游设备安全的核心环节,这类立式法兰连接的减压阀,主要应用于市政供水、化工流体输送、压缩空气管网、中小型液压系统的支路压力调控场景,能够将上游较高的入口压力稳定削减至下游设备允许的工作压力区间,避免压力波动造成的密封件损坏、仪表失准、管路冲击等问题。从结构设计逻辑来看,该阀采用立式同轴布局,整体沿垂直轴线分层布置,底部为法兰安装基座,通过周向均布的螺栓孔可直接与管路法兰对接,安装时无需额外加装转角接头,能够有效缩减阀组占用的管路空间,适配安装空间局促的管井、设备夹层等场景。

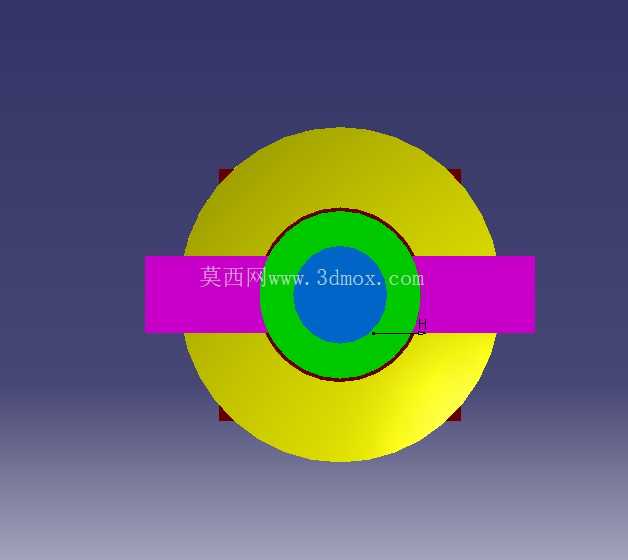

底部基座上方设置环形密封承压台,与阀体内腔的压力调节腔直接连通,介质从底部法兰入口进入腔体后,首先经过节流缓冲区域,避免高速流体直接冲刷阀芯密封面,延长核心部件的使用寿命。中部的黄色环形结构为阀盖锁紧压圈,通过螺纹与阀体主体连接,可将阀盖组件均匀压紧在阀体密封端面上,压圈侧面预留有扳手卡位,现场拆装维护时无需定制专用工装,使用常规勾形扳手即可完成锁紧与拆卸操作,降低现场运维的工具成本。紫色环形凸缘为阀体的外部加强筋结构,沿阀体外圆周向延伸,既能够提升阀体在高压工况下的结构刚度,避免长期承压造成的阀体形变,同时也可作为安装时的对位基准,方便施工人员快速对齐法兰螺栓孔,提升现场安装效率。上部绿色柱体为阀的主体承压壳体,内部集成了阀芯导向腔、弹簧腔与压力反馈通道,阀芯采用同轴导向结构,上下运动过程中无径向偏摆,能够保证节流口的开度均匀,避免偏磨造成的压力失稳。顶部蓝色结构为压力调节端盖,上端的方形凸台为调节旋钮的配合位,通过旋转该端盖可调整内部弹簧的预紧力,从而设定下游的输出压力值,方形结构能够有效防止调节过程中出现打滑,相比传统的六角结构,在狭小空间内操作时受力面更大,调节精度更易控制。
从安装边界来看,该阀整体为回转体结构,最大外径位于中部紫色凸缘位置,安装时需在凸缘外侧预留不小于30mm的操作空间,方便后期拆装压圈与密封件;底部法兰的螺栓孔采用标准法兰孔距设计,可直接匹配同压力等级的国标管路法兰,无需额外加工过渡连接件;整体高度方向的尺寸适配常规管路的安装间距,垂直安装时不会与周边的管路支架、保温层产生干涉。在功能特性上,该阀采用直动式压力调节结构,相比先导式减压阀结构更简单,响应速度更快,适合中小流量、压力波动幅度不大的工况,内部弹簧采用等节距圆柱螺旋弹簧,压力调节线性度好,在额定调节范围内,下游压力波动可控制在允许偏差范围内,能够满足普通工业管路的压力稳定需求。
设计过程中,各部件的配合公差经过反复校核,阀芯与导向套之间采用间隙配合,既保证阀芯运动顺畅无卡滞,又不会因间隙过大造成内部泄漏;密封沟槽的尺寸符合通用密封件标准,可直接采购标准O型圈进行更换,降低备件采购成本。在实际选型应用中,该类减压阀可根据输送介质的不同更换对应材质的密封件,适配水、压缩空气、低粘度液压油等多种介质,广泛应用于工厂车间的压缩空气支路、建筑供水的高层减压段、小型化工装置的流体输送支路等场景,安装时需注意流体方向与阀体标识一致,垂直安装可保证阀芯自重与弹簧力同轴,进一步提升压力调节的稳定性,避免侧向受力造成的阀芯卡滞问题。
