减压阀内部嵌套式阀芯支撑结构设计

　　该结构为减压阀内部的核心支撑导向零件，主要应用于中低压流体输送管路的调压阀组内，承担阀芯滑动导向、介质流道分隔、弹簧预紧定位的多重作用，是减压阀实现稳定调压功能的基础承载构件。从实际工况适配角度看，这类结构多适配公称通径15-50mm的直动式减压阀，可兼容水、低压气体、低粘度液压油等常规介质，在民用供水调压、小型气动系统稳压、工业冷却回路压力调节场景中均有广泛应用，其结构合理性直接决定减压阀的调压精度、动作灵敏度与长期运行可靠性。

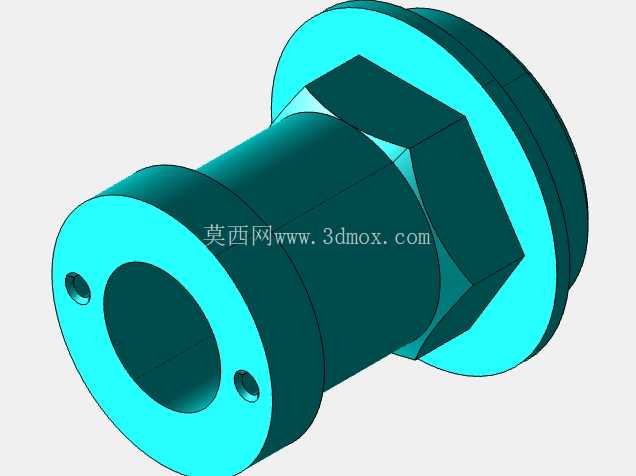

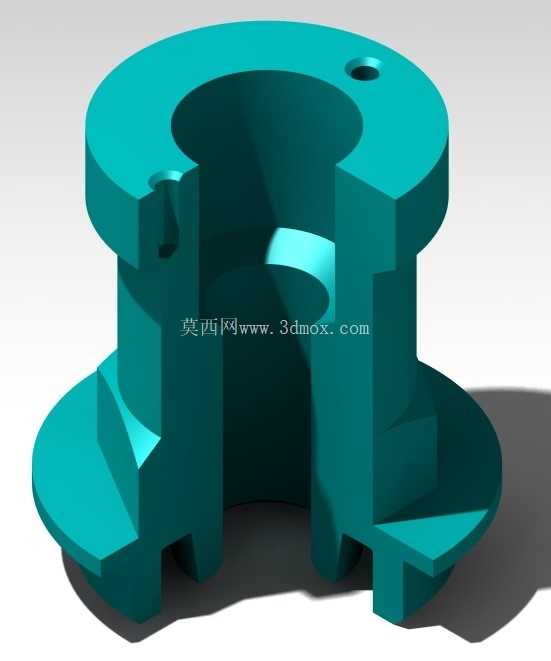

　　设计过程中优先考虑了零件的同轴度公差要求，上下两端的法兰式凸缘分别与阀体内腔的台阶孔配合，中部的中空腔体为阀芯杆提供滑动导向空间，配合间隙控制在0.02-0.05mm区间，既保证阀芯动作无卡滞，又避免间隙过大导致的介质内泄。零件侧壁开设的径向小孔，主要用于平衡阀腔内部的介质压力，避免阀芯上下端形成压差阻力导致调压滞后，这类平衡孔的孔径通常取通径的1/8-1/6，孔口做倒角去毛刺处理，防止介质流动过程中产生紊流噪声。下端的多组缺口式支脚结构，一方面用于卡接阀体内腔的定位槽，防止零件在介质冲击下发生周向转动，另一方面支脚之间的空隙构成介质流通的旁通流道，在保证支撑强度的前提下尽可能扩大过流面积，减少介质流经时的压力损失。

　　从安装边界来看，零件的最大外圆尺寸需与阀体内腔的安装孔保持H7/h6的间隙配合，上端法兰的厚度需匹配阀盖压紧后的密封间隙，确保装配后零件无轴向窜动；中部导向腔的内径公差需严格控制在H8等级，表面粗糙度不高于Ra1.6，降低阀芯往复滑动时的摩擦阻力，延长密封件的使用寿命。零件的轴向总高度需适配减压阀的整体装配尺寸，保证弹簧安装后预压缩量处于设计区间，避免预紧力过大导致调压偏高、或是预紧力不足导致低压泄漏。结构设计上采用了等强度的壁厚过渡，法兰与筒体连接位置做了R2-R3的圆角过渡，减少应力集中，适配金属压铸或是工程塑料注塑的成型工艺，批量生产时可有效降低成型缺陷率。

　　实际选型应用中，这类支撑结构的材质选择需结合介质特性调整，输送水介质时可选用铅黄铜或是增强PP材质，压缩空气场景可选用铝合金或是POM材质，液压油场景则多选用45号钢做表面氧化处理，不同材质的零件强度、耐腐蚀性、摩擦系数存在差异，需匹配对应工况的密封件与弹簧参数。结构上的中空设计在保证导向长度的前提下大幅降低了零件自重，减少了阀芯动作的运动惯量，让减压阀在压力波动时的响应速度更快，出口压力波动范围可控制在±5%以内，满足常规工业调压场景的精度要求。支脚的分布采用了对称式布局，共设置4组支撑脚，每个支脚的宽度与缺口宽度比例为1:1.2，既保证支撑的稳定性，又避免过流面积不足导致的压损增大，支脚的端面与阀体内腔的定位台阶贴合，承受弹簧预紧力与介质冲击的轴向载荷，设计时需校核支脚的剪切强度，确保在1.5倍公称压力下无塑性变形。
