柴炉用扇形带孔铸铁顶尖板结构设计

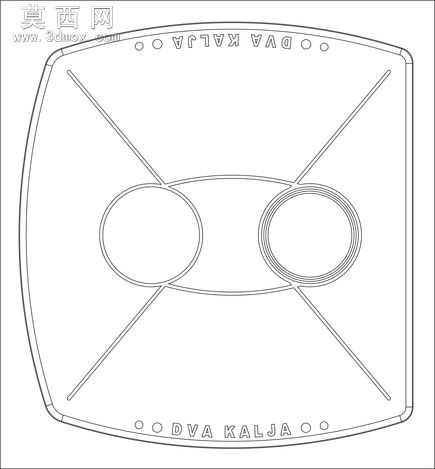

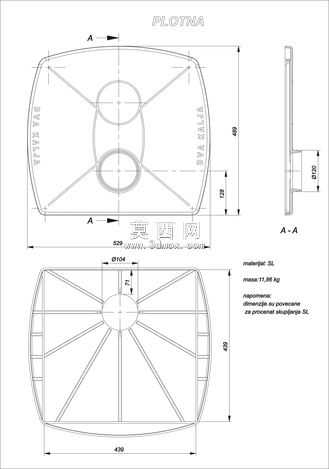

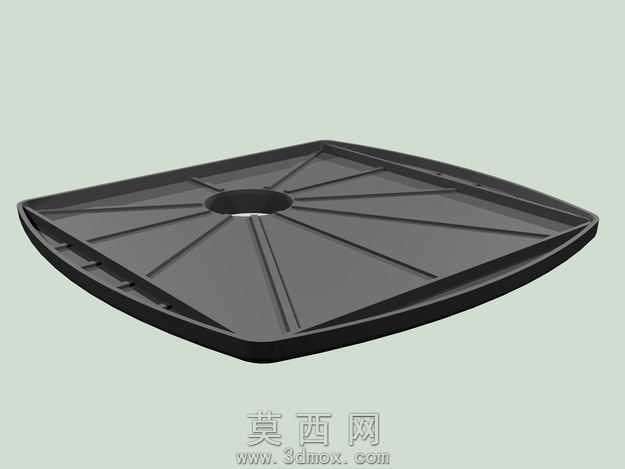

本作品为柴炉配套使用的顶尖板三维建模设计，整体采用近扇形的板状结构设计，建模过程中首先通过草图绘制确定外轮廓的弧形边界与直边衔接的几何形态，保证轮廓过渡顺滑无锐边，符合铸件的成型工艺要求。模型中部设置凸起的环形通孔结构，该结构在建模时通过拉伸凸台与切除特征组合实现，孔壁做了均匀的壁厚处理，既保证结构强度，也适配柴炉对应部位的安装对接需求。板面设计有交叉的加强筋结构，通过浅拉伸的凸起特征实现，在不增加整体板材厚度的前提下提升了板面的抗形变能力，避免长期在高温工况下出现翘曲变形。板面还设置有圆形定位标识区域，用于安装时的对位校准，提升装配效率。材质方面模拟铸铁材质效果，渲染时调整了哑光黑的材质质感，添加细微的颗粒纹理还原铸铁表面的粗糙质感，同时通过光影调整突出结构的立体感，清晰展现各部位的高低差与轮廓细节。建模过程中充分考虑了铸件的拔模角度，所有垂直于分型面的结构面都设置了合理的拔模斜度，避免生产过程中出现脱模困难的问题，各边角位置都做了圆角过渡处理，减少应力集中的同时也符合铸造工艺的圆角要求。整体结构设计紧凑，各部位尺寸经过合理校核，既满足柴炉使用时的支撑、定位功能需求，也兼顾了生产制造的工艺可行性，模型结构完整，特征清晰，可直接用于后续的工程图生成、工艺模拟以及装配验证等环节。
