摊铺机锅炉部分托架结构三维设计

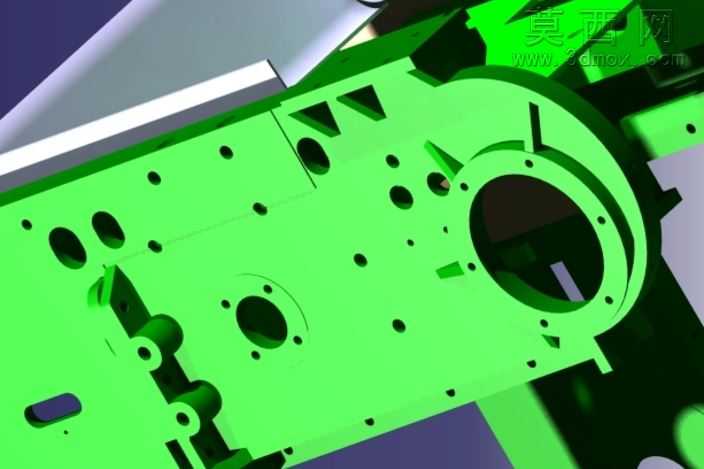

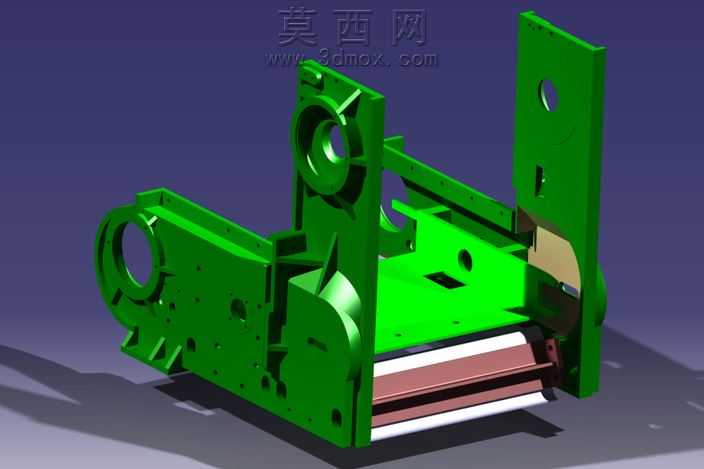

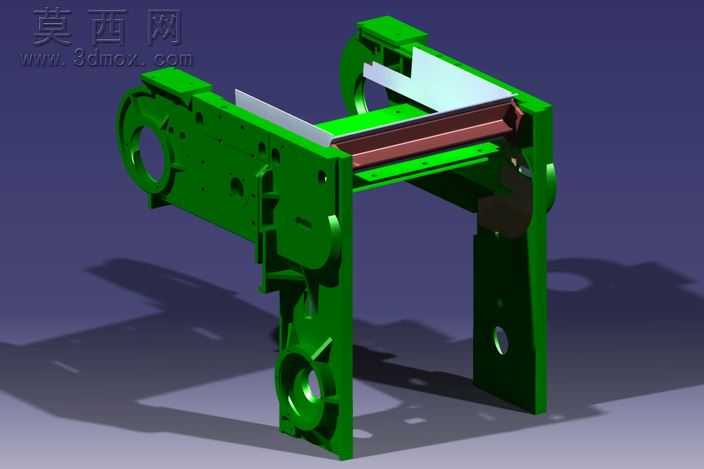

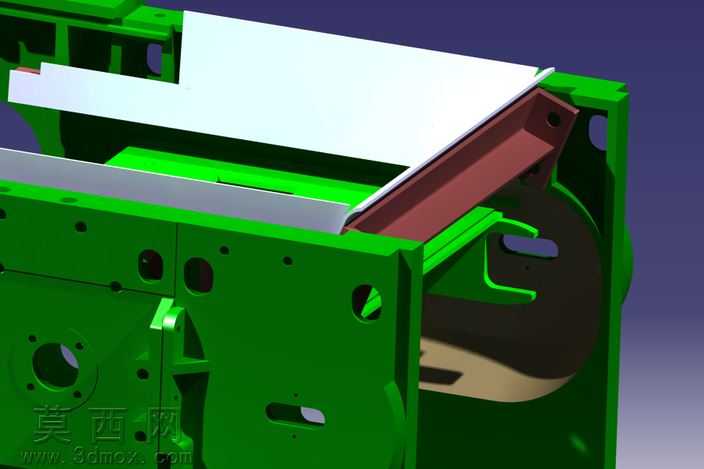

本作品为摊铺机锅炉配套托架的三维结构设计，整体建模过程围绕工程机械部件的实际装配需求展开，依托三维建模软件完成全参数化的结构搭建。建模阶段首先梳理托架的承载逻辑：该部件作为摊铺机锅炉模块的支撑载体，需要同时兼顾安装定位精度、结构承重强度与周边部件的避让需求，因此先以基准面搭建核心定位框架，依次完成两侧立式支撑臂、中部承载横梁、端部连接法兰结构的特征绘制。两侧支撑臂采用一体化铸造型腔的结构设计思路，建模时预留了多组安装孔位、定位销孔与减重槽结构，孔位的同轴度、平面度公差均按照工程机械装配标准设定，保证后续与摊铺机主机架、锅炉本体的装配精度。中部承载横梁采用槽型截面设计，建模时通过拉伸、切除特征完成槽体结构，同时在横梁与两侧支撑臂的连接位置添加了加强筋结构，筋板的厚度、过渡圆角均经过结构受力逻辑优化，避免应力集中问题。渲染阶段针对部件的材质特性进行参数调整，主体结构采用工程机械常用的绿色防护漆材质，调整材质的粗糙度、反光度参数还原真实漆面的哑光质感，中部横梁的金属接触面调整为金属原色材质，区分不同加工面的视觉效果；场景搭建采用渐变深蓝色背景，添加柔和的定向光源模拟工业展示的光照环境，通过阴影效果突出结构的立体层次，清晰展现各部分的装配关系与结构细节。设计过程中充分考虑了部件的实际使用场景，所有安装孔位的位置、连接结构的尺寸均匹配摊铺机锅炉模块的装配要求，既保证了托架对锅炉部件的稳定支撑，也预留了后期维护拆装的操作空间，整体结构紧凑合理，无冗余设计特征，可直接用于后续的工程出图、装配校验与生产加工参考。
