液压元件密封性检测工装结构设计

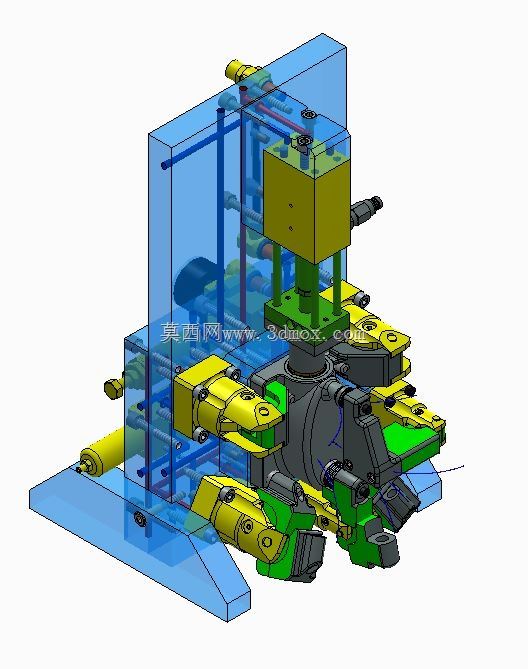

　　这套结构围绕液压元件在装配后或维修后的密封性确认展开，核心任务是把被测件稳定定位、封堵相关油口，并在受控压力下观察是否存在渗漏。现场使用时，工件通常先由人工或辅助吊具放置到中部定位区域，底部和侧向的支撑块承担主要承载，多个黄色夹紧元件随后动作，将工件压向定位面，避免试压过程中因压力波动产生位移。

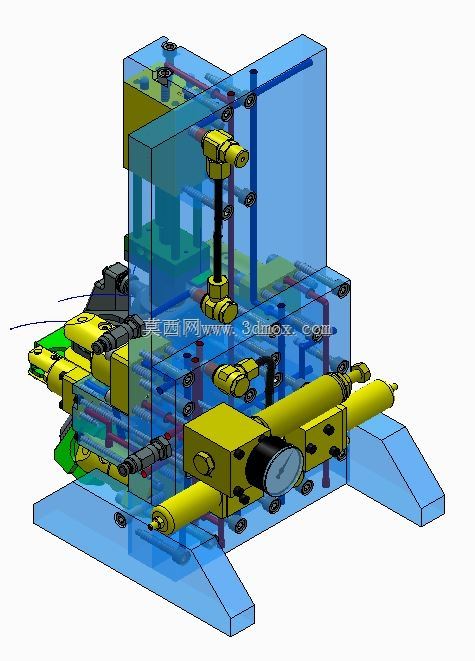

　　从布局上看，装置采用底板加立式防护框架的形式。下部蓝色底板承担整机基准，所有油缸、定位块、阀块和支撑件都围绕该基准布置，便于加工时一次铣削安装面，也便于后期在装配台上找平。中部是工件容纳区，周围分布多组转角压紧缸、直线油缸和挡块，分别对应工件不同方向的自由度约束。上部黄色箱体区域集中布置控制与执行相关元件，配合竖向油缸完成顶部压紧或封堵动作。外围蓝色透明框在三维方案中用于表达安全防护或观察边界，实际投产时可替换为钣金护罩、亚克力挡板或焊接框架。

　　密封检测的关键不只是“压住工件”，而是压紧力、封堵位置和定位基准必须协调。若夹紧点远离封堵油口，试压时工件局部可能产生微小张开，导致结合面出现假性泄漏；若夹紧力过大，又可能使薄壁阀块、铸件或加工面产生变形。该结构在多个方向设置独立执行元件，目的就是让夹紧力尽量靠近被测结合面和封堵位置，使力流短、支撑直接。侧向油缸用于快速推进压块，顶部油缸提供垂向约束，底部可调支撑用于适应不同批次工件的铸造误差。

　　液压回路方面，装置集成了典型的压力建立、保持和释放逻辑。执行元件采用标准液压件，管路沿底板和立架布置，减少悬空软管。设计时需要重点核算油缸行程与工件取放空间：压板退回后，工件上方和侧方应保留足够通道，便于吊装、清擦和观察；压紧到位后，压头不能与工件非加工面干涉。对于密封测试工位，压力保持阶段还应考虑软管膨胀、油液压缩和阀件内泄对压力曲线的影响，因此管路容积不宜过大，连接点应尽量减少。

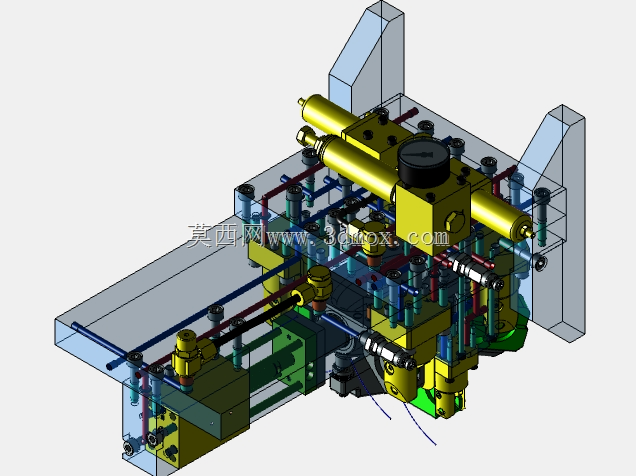

　　外形边界上，该设备属于台式检测工装，长宽方向由底板决定，高度方向由上部框架和顶部油缸决定。底板四周应预留地脚孔或压板槽，便于固定在检测台架上；若用于在线产线，也可在底板下方增加接油盘，将试压残留油液集中回收。后侧和左侧适合布置硬管、接头和阀组，前侧则应保持开放，方便操作者放置工件、连接测试接头和观察渗漏点。蓝色护罩与运动部件之间要保留安全间隙，尤其是油缸动作区和压板摆动范围，不能因护罩造型压缩维护空间。

　　结构建模时，底板、安装支架和压块适合按实体零件处理，油缸、接头、铰链和标准夹紧件可按外购件外形建立包络，并保留关键安装孔位。定位面应明确区分粗定位面、精加工支撑面和避让区域。对铸件毛坯而言，完全贴合并不现实，因此支撑点通常选在经过加工的法兰面、凸台或孔系附近；对未加工表面，则采用浮动压头或可调螺钉，避免过约束。

　　实际调试中，先要在无压状态下检查各夹紧动作顺序，确认工件放入后不会与压头发生碰撞；再低压试运行，观察各封堵头是否对中；最后逐步升至测试压力，记录保压阶段的压力变化。渗漏判断不能只依赖压力表，结合面、堵头和焊缝位置仍需目视检查。若发现某一位置反复渗漏，应区分是工件本身缺陷、封堵件损坏，还是工装刚性不足导致结合面张开。

　　维护角度看，压头、密封圈和快速接头属于易损部位，结构上应做到可单独拆卸。油缸周围留出扳手空间，管接头避免埋入难以操作的位置。上部阀块与立式支架之间的连接要考虑检修时整体翻转或拆卸的可能性，底板上的沟槽和开孔则应兼顾排油与清洁。整体方案强调的是检测过程的重复性：同一工件多次装夹时，定位基准一致、压紧顺序一致、保压路径一致，才能让泄漏测试结果具有可比性。
