双工位CCD注塑件外观检测工作站

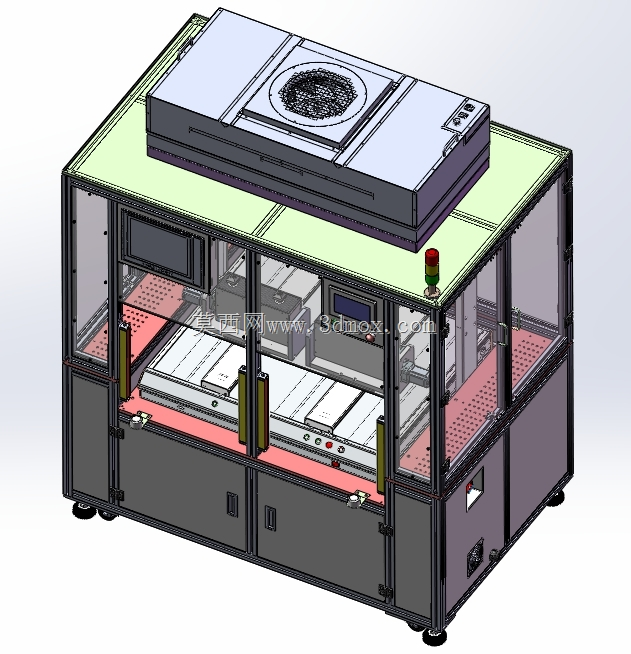

　　这套检测工作站主要面向注塑成型后段的外观全检工序，常见于消费电子镜片、小型塑胶结构件、光学透明件等产线末端，用来替代人工目检完成表面划伤、脏污、缺胶、飞边、异色等缺陷的判定。整机采用铝型材框架加钣金封板的封闭式布局，正面设置双开安全门，操作侧预留上下料工位，顶部集成FFU送风单元，底部配置吸尘管路，形成自上而下的层流洁净环境，避免检测过程中环境浮尘落在镜片表面造成误判。

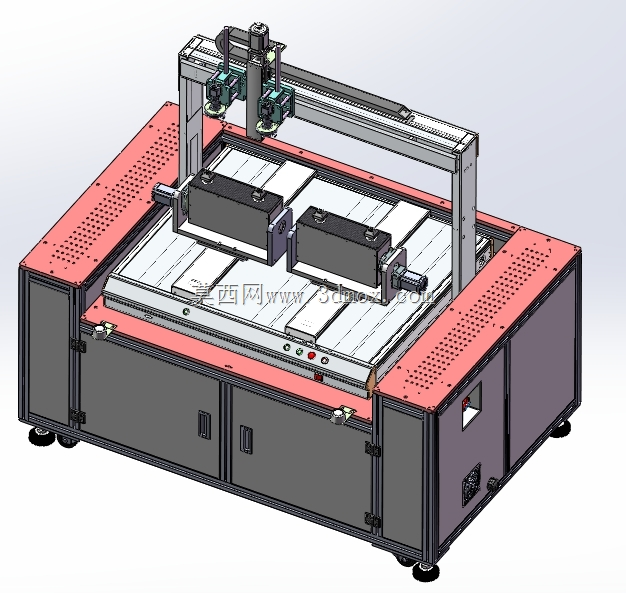

　　从结构分层来看，设备下部为机架与电气仓，中部是双工作台交替输送及CCD检测区域，顶部为FFU风机过滤单元。机架底部采用可调脚杯支撑，四周封板可拆，便于内部走线、阀组和吸尘器的维护；中部工作台面铺设多孔铝板，既作为工件载具的定位基准，也配合底部吸尘口形成负压集尘。双工作台分别承担上下料与检测位，一组工位在检测区内由CCD镜头采图时，另一组工位在外侧由操作人员完成镜片手动植入，每次放置2片，工作台交替进入检测区域，显著压缩等待节拍。

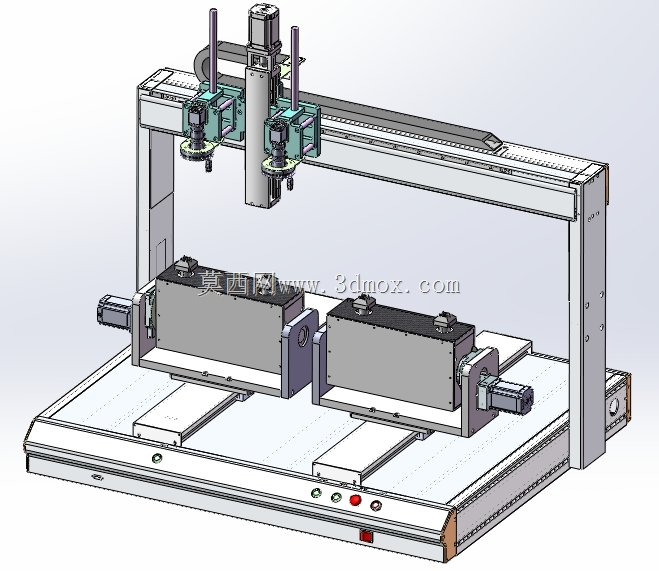

　　检测流程上，操作人员先将待检镜片手动放入旋转检测载具，载具带旋转自由度，可配合相机完成多角度表面采图；按下启动按钮后，工作台移入检测区，CCD检测镜头对镜片表面进行图像采集，系统依据判定结果区分合格品与NG品，操作人员再根据数据分别取放良品与不良品。旋转机构的加入解决了单一视角下反光、遮挡导致的漏检问题，对透明镜片类工件尤为关键。

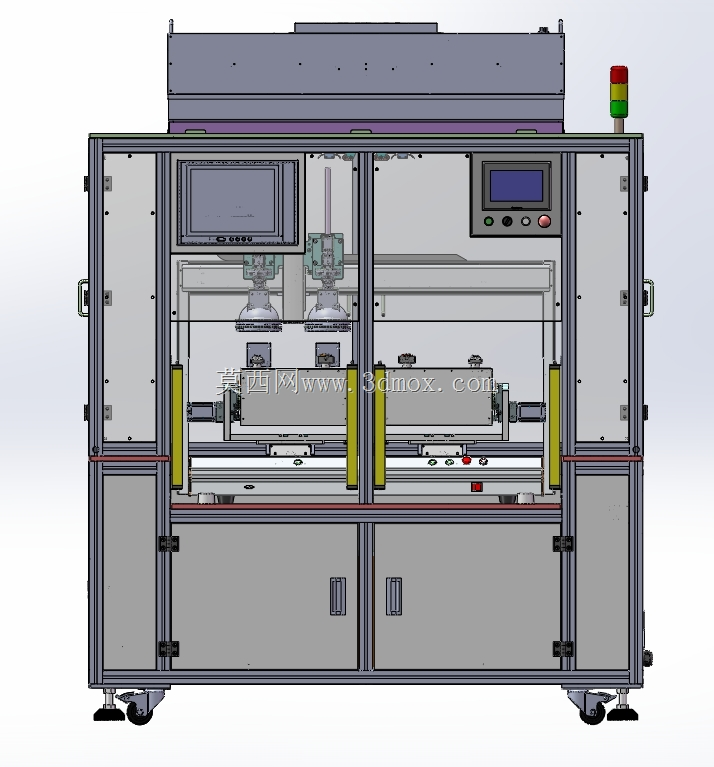

　　设计思路上，整机优先保证光路稳定性与环境洁净度。检测区四周采用透明亚克力或玻璃围挡，减少外界光线干扰；顶部FFU向下输送洁净空气，底部吸尘结构带走浮尘，形成微正压或定向流场。三色灯布置在框架顶部边角，用于显示运行、报警、待机状态；操作面板内嵌于前侧横梁，按钮、急停和显示屏高度符合站立操作人机尺寸。安全门设置互锁，开门状态下运动机构停止，满足设备安全防护要求。

　　外形与安装边界方面，整机为长方体落地式布局，长度方向容纳双工位滑台模组，宽度方向预留相机、光源及维护空间，高度方向叠加FFU段，进场前需确认车间门洞宽度、吊装通道以及顶部风管或排风间隙。地面要求平整承重，脚杯调节后保证工作台面水平；后侧需预留电气柜散热与检修距离，气源、电源、吸尘接口从底部或后侧接入。建模时需重点核对铝型材截面、门体开合轨迹、滑台行程、相机与光源安装位置、FFU外形及吸尘管路走向，避免运动件与封板、管线干涉。

　　对结构工程师而言，这类设备的核心不只是把机架搭起来，还要平衡检测精度、节拍、洁净度与人机操作：双工位交替减少停机上下料时间，旋转载具提升缺陷覆盖率，FFU与吸尘系统控制环境颗粒，封闭围挡兼顾安全与成像稳定。落地布置时还要结合产线高度，确认工作台面与周边输送机、接驳台或人工周转箱的衔接关系。
