蛋糕内馅奶油注馅灌装机结构

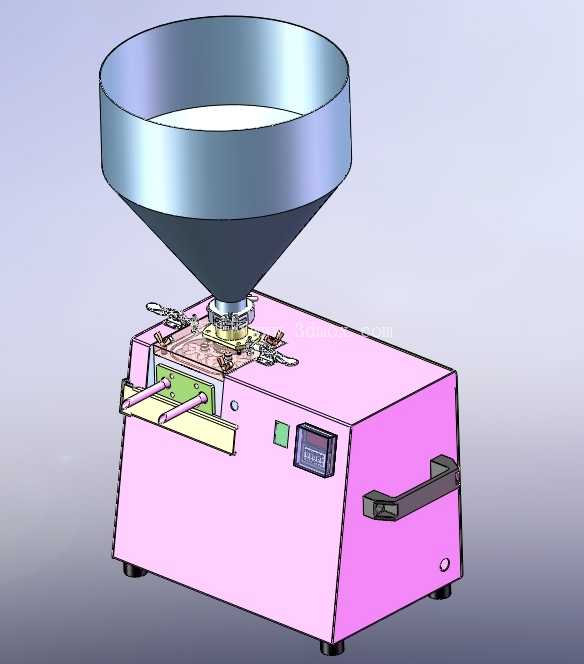

　　该设备面向烘焙车间、蛋糕加工工位和小型食品充填场景，主要完成奶油、膏状馅料向蛋糕内部的定量注入作业。整机采用台式布置，下部为箱体式主机，上部设置锥形储料斗，前端布置注馅导管与操作区域，侧面设置搬运把手，底部通过支脚形成稳定支撑。设备不需要复杂外接产线即可独立使用，适合放置在不锈钢工作台、烘焙操作台或车间固定工位上，操作人员将蛋糕手动送入导管位置后，通过脚踏开关触发注馅动作，齿轮泵在动力单元驱动下把料斗内奶油输送至注馅口，完成内馅充填。

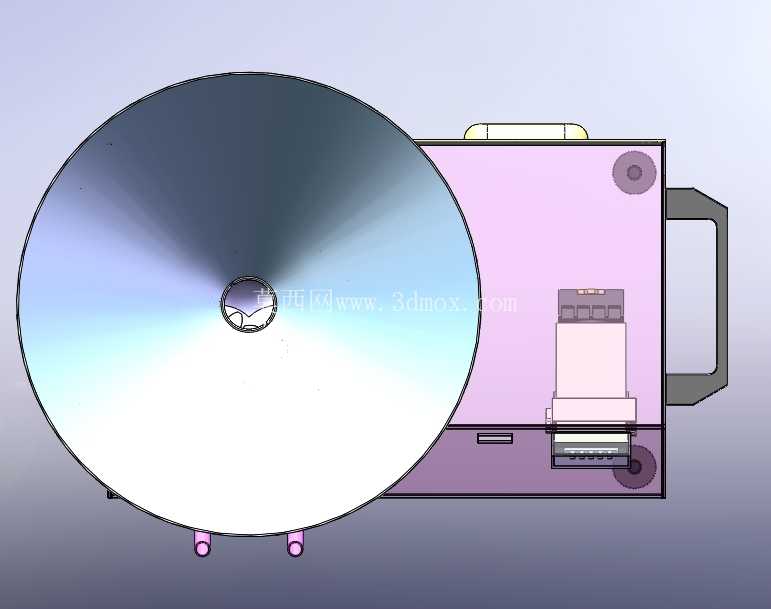

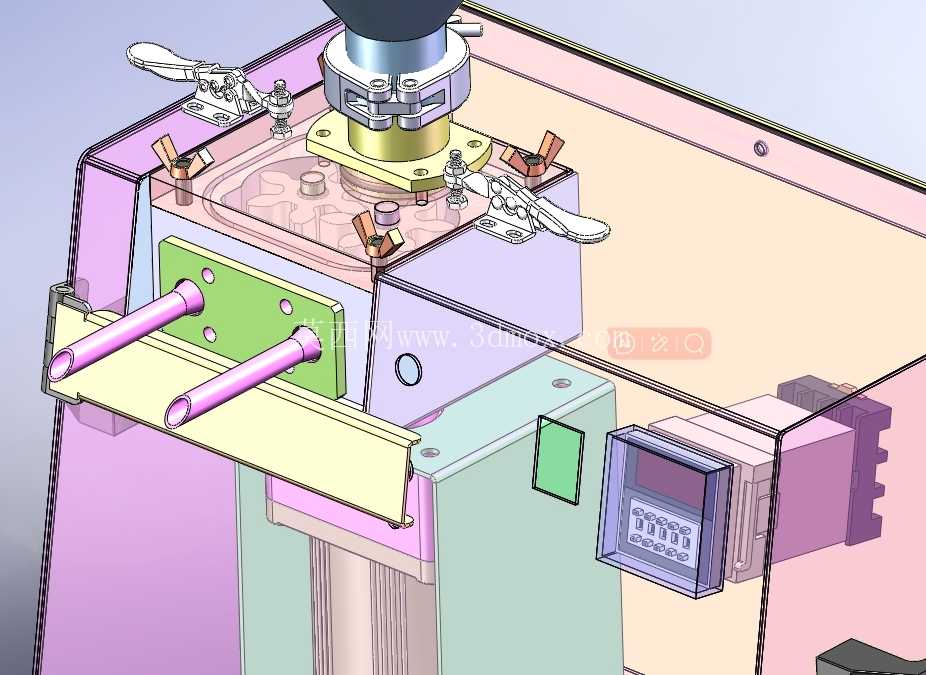

　　从结构设计角度看，上部料斗采用大口径圆筒接锥形收口的形式，宽口区域便于人工补料和观察余料，锥底则有利于黏稠奶油向泵入口汇聚，减少物料在角落滞留。料斗与主机之间通过连接座定位，泵体、阀口和注馅管路集中布置在料斗下方，缩短物料输送路径，降低膏体在管路中的残留。前端导管区域保留了人工放料和取件空间，蛋糕插入导管后可由操作人员控制位置，脚踏触发方式使双手能够持续扶持产品，提高小批量、多规格糕点加工时的操作便利性。

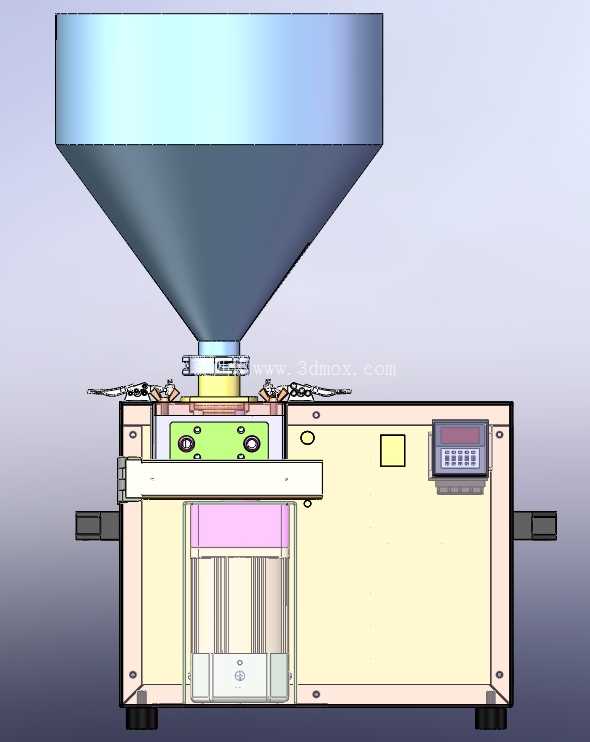

　　主机箱体承担容纳动力件、控制件和支撑上部料斗的作用。箱体外观为规则矩形，内部可布置电机、泵传动件、电气控制模块及接线空间；外侧面板设置温度显示区域，用于反馈与物料状态或设备运行相关的温度信息。侧面把手便于整机在车间内短距离移位，底部支脚将箱体抬离工作台面，既可以减少台面污渍对机体的影响，也为底部安装、检修和防滑垫布置留出空间。前端伸出的托盘式结构可承接滴落奶油，避免物料直接污染工作台，日常清洁时可针对注馅口、托盘和料斗下口进行重点擦拭或拆洗。

　　设备的功能逻辑围绕半自动充填展开。储料、送料、注馅和控制四个部分边界清晰：料斗负责暂存奶油，齿轮泵负责稳定输送黏稠介质，注馅导管负责将馅料导入蛋糕内部，脚踏开关负责动作触发。齿轮泵对膏体类物料具有较好的输送适应性，流量相对平稳，适合奶油、酱料、半流体馅料等介质；在结构建模时需要重点关注泵入口与料斗锥底的对接高度、密封位置、管路折弯半径以及检修拆装顺序。若用于食品生产，接触物料区域应按易拆、易清洗、少死角的原则设计，料斗内壁、泵腔、管路和注馅口应避免难以清洁的凹槽。

　　安装边界方面，整机宽度主要由箱体和前端操作区决定，高度集中在上部锥形料斗，布置工位时需在设备上方保留补料和料斗开盖空间，前方保留操作人员放置蛋糕、取放成品及脚踏动作空间，侧面保留把手抽取和电气检修空间。工作台承载面应平整，设备底部支脚需均匀受力；脚踏开关位置应避开人员频繁走动路线，防止误触发。由于料斗装满物料后上部载荷较大，机架与箱体连接部位需要具备足够刚度，料斗支撑座、泵安装板和箱体框架之间应可靠固定，避免泵启动时产生明显振动。

　　三维结构设计中，可将模型拆分为箱体框架、外壳面板、料斗组件、齿轮泵、注馅导管、托盘、脚踏控制、温度显示模块、把手和支脚等子装配。料斗曲面需要保证锥段与圆柱段过渡平滑，下口与泵入口同轴度合理；前端注馅机构应考虑导管更换和清洗维护；面板显示区与内部电器件的安装孔位需对应；把手、支脚等外部件不得干涉门盖开启和设备搬运。该结构适用于半自动食品充填设备的方案展示、机构布局校核、工位布置参考以及同类膏体灌装机的变型设计。
