化工产线在线镍含量分析检测设备结构

　　这套在线镍分析设备主要面向化工湿法冶炼、电镀产线、表面处理车间的连续生产场景，解决传统人工取样化验滞后、数据反馈不及时、高危工况下人员取样安全风险高的痛点，可直接架设在生产工艺段旁的预留安装位，无需对原有产线管路做大规模改造即可完成对接。设备整体采用框架式方管焊接底座，底部配置可调脚杯与万向脚轮组合结构，日常移位调整时可通过脚轮短距离推移，就位后通过可调脚杯调平锁死，抵消车间地面不平整带来的设备倾斜问题，底座预留的安装孔位可配合膨胀螺栓完成与地面的硬连接，避免设备运行过程中因内部泵组振动产生位移偏移。

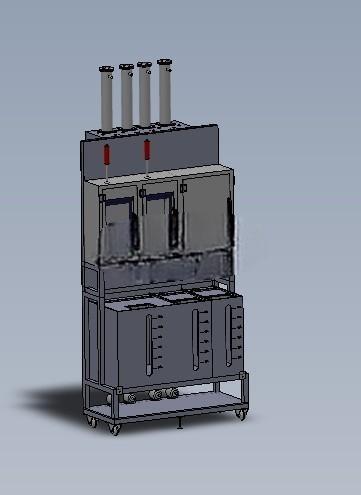

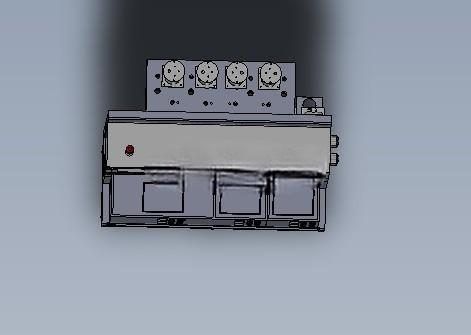

　　上层检测舱体采用密封式钣金外壳设计，正面设置双工位透明观察窗，可直接目视观察内部试剂管路、检测流路的运行状态，观察窗旁设置的红色状态警示灯可直观反馈设备运行、故障、待维护等不同工作状态，无需操作人员凑近查看面板参数即可快速掌握设备工况。顶部伸出的四个柱状接口分别对应采样进液、试剂加注、废液排出、校准液接入的管路对接位，接口采用快插式密封结构，现场对接时无需额外焊接或攻丝，仅需匹配对应管径的防腐软管即可完成连接，大幅缩短现场安装调试的周期。

　　设备中层为核心检测与控制舱，内置的采样泵可按照预设的时间间隔自动从工艺管路中抽取待检测样液，经过内置的预处理模块完成样液过滤、稳压、恒温处理后送入检测单元，配套的镍离子传感器可实时采集样液中的镍离子浓度数据，数据经过内置处理模块转换后可直接对接产线的DCS控制系统，实现检测数据的实时上传与工艺参数的联动调整，当检测到镍离子浓度超出工艺设定阈值时，设备可直接输出开关量信号触发前端工艺段的参数调整，无需人工介入即可完成闭环控制，有效降低人工化验的劳动强度，避免人工操作带来的读数误差、取样不规范等问题。

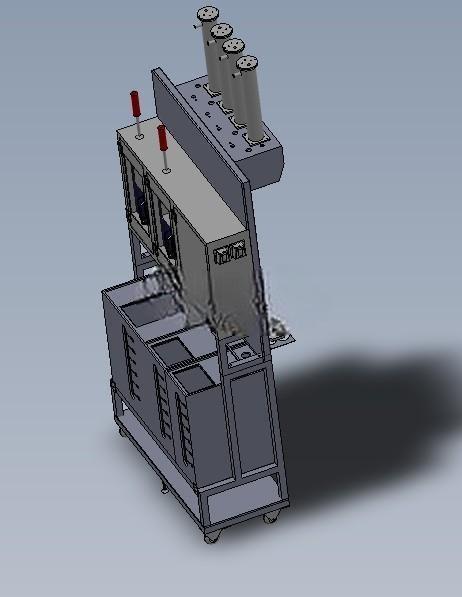

　　下层柜体分为三个独立舱室，分别用于存放检测试剂、备用校准液、废液收集桶，每个舱室都配置独立的带锁柜门，避免无关人员触碰试剂引发安全风险，柜门表面设置的透明液位观察条可直接查看内部试剂余量与废液液位，无需频繁开门检查即可掌握耗材剩余量，提前做好试剂补充与废液清运的准备。柜体侧面预留的散热格栅可保证内部电气元件的通风散热，避免长期密闭运行导致的舱内温度过高，影响电子元件与传感器的检测精度与使用寿命。

　　从结构设计角度来看，这套设备充分考虑了化工车间的复杂工况，所有与样液、试剂接触的管路、阀件都采用耐酸碱腐蚀的氟素材质，外壳钣金表面做了防腐喷塑处理，可耐受车间内的弱酸弱碱环境腐蚀，设备整体的电气防护等级达到IP54，可适应车间内多粉尘、偶尔有液体飞溅的安装环境。设备的安装边界预留了足够的维护空间，后侧预留的检修门可完全打开，方便维护人员对内部管路、泵组、传感器进行更换校准，日常校准操作仅需通过正面的操作面板即可完成，无需拆解设备外壳，大幅降低后期的维护工作量。

　　不同于实验室用的离线检测设备，这套在线分析设备可实现24小时连续不间断检测，检测数据可实时追溯，有效填补了人工化验间隔期的数据空白，帮助生产环节及时掌握工艺段的镍离子浓度变化，避免因浓度异常导致的产品质量波动，同时减少操作人员进入高危工艺段取样的频次，从硬件层面降低一线人员的职业安全风险。设备内部的流路设计做了冗余优化，可根据不同现场的工艺需求扩展检测参数，在原有镍离子检测的基础上增加其他金属离子的检测模块，无需整体更换设备框架即可完成功能升级，适配不同化工产线的个性化检测需求。
