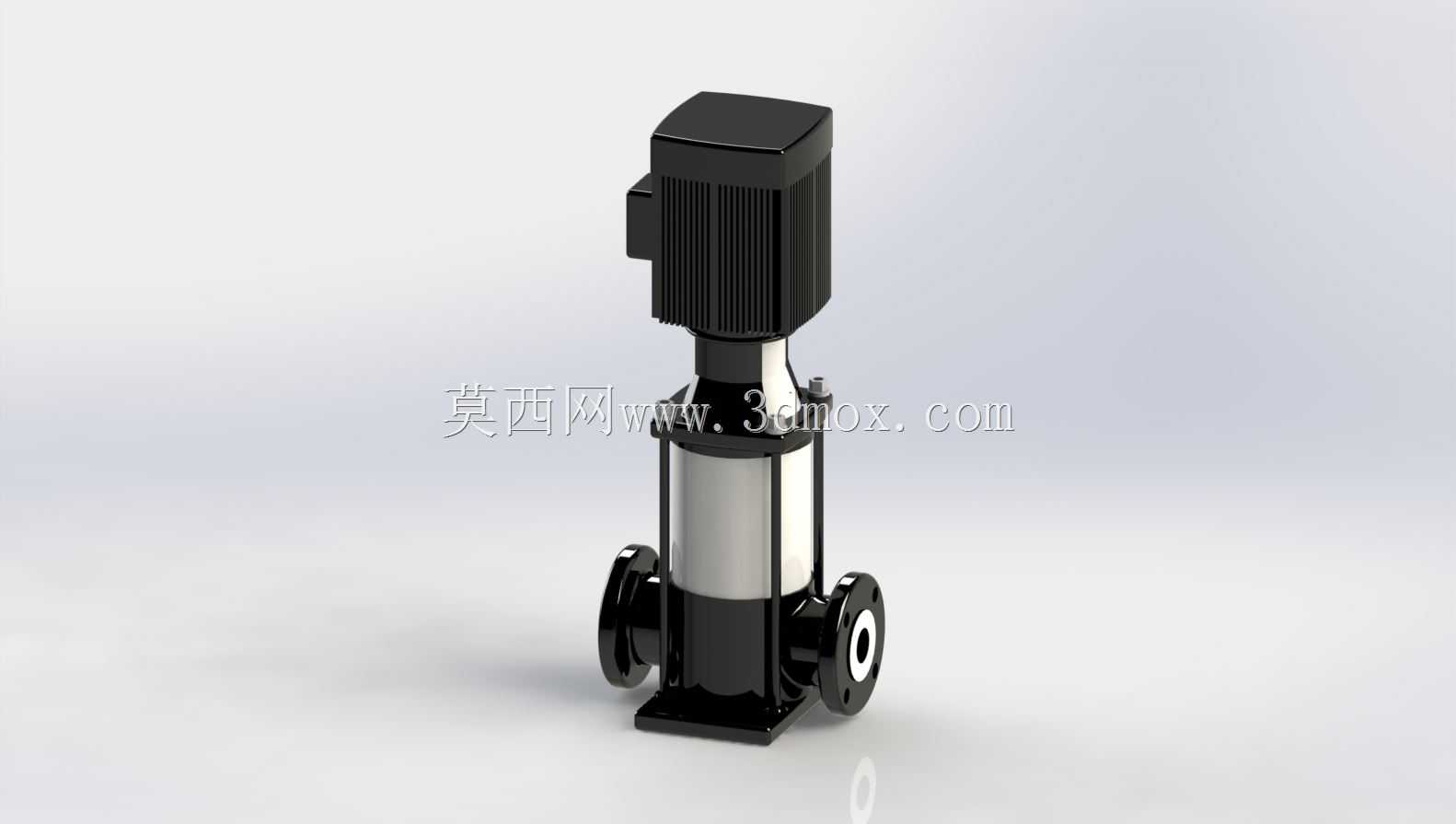

格兰富CRI10立式多级离心泵结构

　　在民用建筑二次供水、工业循环水系统、洁净流体输送工况里，立式多级离心泵的选型一直是管路设计环节的核心考量项，这类设备相比卧式泵最大的优势是占地面积小，进出口同轴布置，管路对接时不需要额外做偏心变径调整，能有效压缩泵房的安装空间，尤其适合旧泵房改造、设备层净高有限的项目场景。这款CRI10立式多级泵的结构设计，完全围绕长周期稳定运行的工程需求展开，上部的驱动单元采用标准立式电机安装接口，电机轴与泵轴通过刚性联轴器直连，传动路径短，运行时的径向跳动量控制在极小范围内，能有效降低机械密封的偏磨概率，延长易损件的更换周期。泵体中段的过流单元采用堆叠式叶轮导壳结构，每一级叶轮与导叶的流道都做了水力优化，流体从下部进水口进入后，

　　逐级通过叶轮获得动能，再经导叶导流转换为压力能，最终从侧部出水口排出，这种多级结构可以在较小的电机功率下实现较高的输出扬程，适合高层供水、系统增压这类需要稳定压力输出的场景。从安装边界来看，这款泵的底座采用标准方形安装板，预留四个对称布置的地脚螺栓孔，安装时只需要在混凝土基础上预埋对应规格的螺栓，或者搭配减震底座直接固定即可，进出口法兰采用标准公称通径设计，对接管路时不需要单独定制非标法兰，能大幅降低现场安装的施工难度。设计时需要重点考虑的是泵的轴向力平衡，这款泵在末级叶轮后端设置了平衡鼓结构，能抵消大部分叶轮工作时产生的轴向推力，剩余轴向力由电机端的推力轴承承受，避免运行过程中轴系发生窜动，损坏机械密封和叶轮口环。

　　过流部件的材质搭配也适配多种输送介质，中段的筒体采用不锈钢材质，叶轮和导叶根据输送介质的不同可以选择对应耐腐蚀材质，既可以输送常温清水，也能适配轻度腐蚀性的工业流体，在暖通空调循环系统、纯水制备系统、工业清洗设备供水场景中都能适配。现场布置时需要注意，泵体正上方要预留足够的电机检修空间，方便后期更换轴承、机械密封时不需要拆解整个管路系统，进出口管路要设置独立的支撑结构，避免管路重量直接压在泵体法兰上，长期运行造成法兰变形、密封泄漏。另外这款泵的机械密封采用集装式结构，更换时不需要拆解泵体中段，只需要拆开电机与泵体的连接支架，就可以快速抽出密封组件更换，大幅缩短设备停机维护的时间。在建模过程中，需要重点还原叶轮与导叶的配合间隙、

　　轴系的台阶定位尺寸、法兰的螺栓孔分布位置，这些尺寸直接影响后期做管路装配、设备布局校核时的准确性，尤其是进出口法兰的中心高、底座安装孔的间距，是设备布置时的核心定位尺寸，不能出现偏差，否则会导致现场安装时管路对接错位。日常运行中，这类泵的启动前需要做排气处理，泵体上部设置的排气螺塞就是用来排净泵腔内部的空气，避免气蚀现象损伤叶轮，建模时也还原了这个细节结构，方便后期做运维仿真、拆装培训时使用。
