套筒压装用集成式液压执行装置

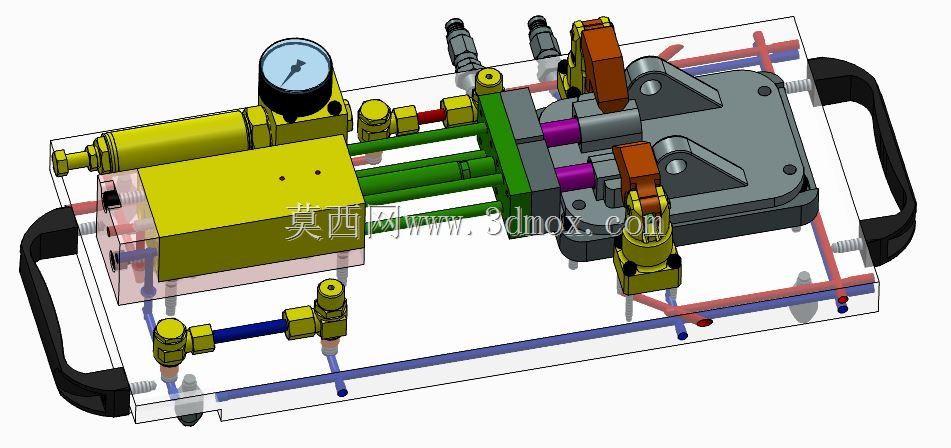

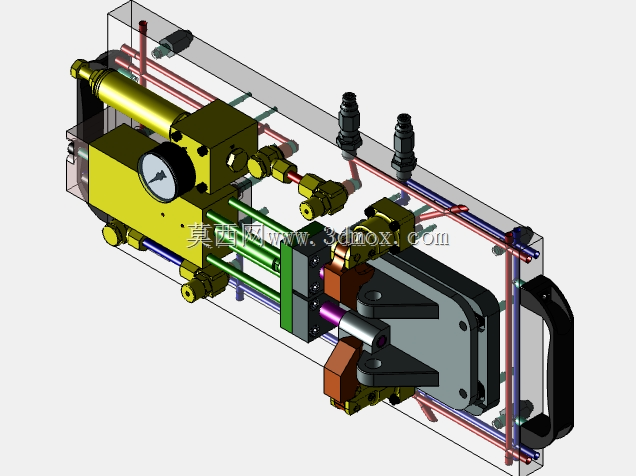

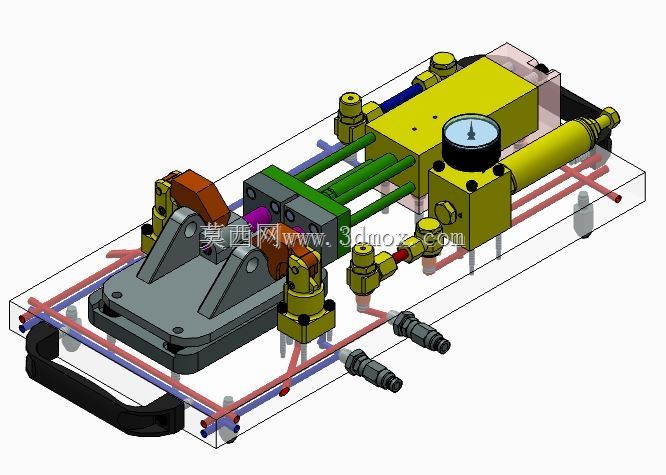

　　这套压装执行结构主要面向中小规格套筒类零件的过盈装配场景，常见于汽车零部件装配线、液压阀组组装工位、小型轴承衬套压入工序，区别于通用压机的大行程大吨位设计，该装置更侧重小空间内的精准压装作业，可直接集成在专机工位、随行工装或者手动压装台架上使用，不需要额外搭建复杂的液压站管路。从功能实现上看，装置核心采用了成熟的商用液压动力元件搭配集成式油路设计，执行端采用双导向杆搭配压装主轴的结构，压装过程中主轴的径向跳动可以控制在很小的范围内，避免套筒压入时出现偏斜、啃伤配合面的问题，装置自带的压力表可以实时反馈压装过程中的油压变化，操作人员可以直接通过压力读数判断压装是否到位、是否存在配合过盈量超差的问题，不需要额外加装压力传感器。

　　油路设计上没有采用外接管路的分散布局，而是将供油、回油、保压的流道直接集成在主体阀块内部，仅在进出油位置预留了标准快插接头，外接液压源时不需要复杂的配管作业，外露的管路仅做压力表、执行端的辅助连接，大幅减少了管路泄漏的风险点。压装执行端的夹压模块采用了对称式的夹紧结构，在压头下行前可以先对基准工件进行定位夹紧，避免压装过程中工件移位，夹紧力与压装力通过油路压力匹配，不需要单独调整夹紧机构的作用力，避免出现夹伤工件或者夹紧力不足的问题。

　　从安装边界来看，装置整体采用带把手的板式安装结构，底部预留了四个固定安装孔，可以直接固定在标准铝型材工作台或者钢制工装台面上，整体宽度控制在小型工位可容纳的范围内，不需要占用过大的安装空间，把手的设计也方便整装置在不同工位间转移使用，适配多品种小批量的柔性生产场景。设计思路上没有追求过高的压装吨位，而是围绕套筒压装的实际工艺需求做匹配，压装行程刚好覆盖常规衬套、套筒的压入深度，避免了过长行程带来的结构冗余，导向杆的直径选择经过压装时的侧向力校核，即使压装过程中存在轻微的偏载，也不会出现导向杆变形、卡滞的问题。

　　装置上的所有液压阀件、接头都采用了标准商用元件，后期维护时不需要定制特殊配件，密封件的更换也可以直接选用标准规格，降低了设备的后期维护成本。在实际使用中，这套装置可以搭配不同规格的压头，适配不同外径的套筒压装需求，更换压头仅需要拆卸前端的固定螺钉，不需要拆解整个液压主体，换型时间可以控制在几分钟内，适合频繁换产的装配工位。油路的流道设计经过了压力损失校核，在额定工作压力下，保压阶段的压力降可以满足压装工艺的保压要求，不会出现压装到位后因为压力泄掉导致套筒回弹的问题。整体结构的外露部件都做了圆角处理，没有尖锐的凸边，操作人员在手动上下料时不会出现磕碰的问题，透明的油路示意盖板可以让维护人员快速理清油路走向，排查故障时不需要反复对照原理图。
