Nema17步进驱动Tr8丝杆开放式直线滑台

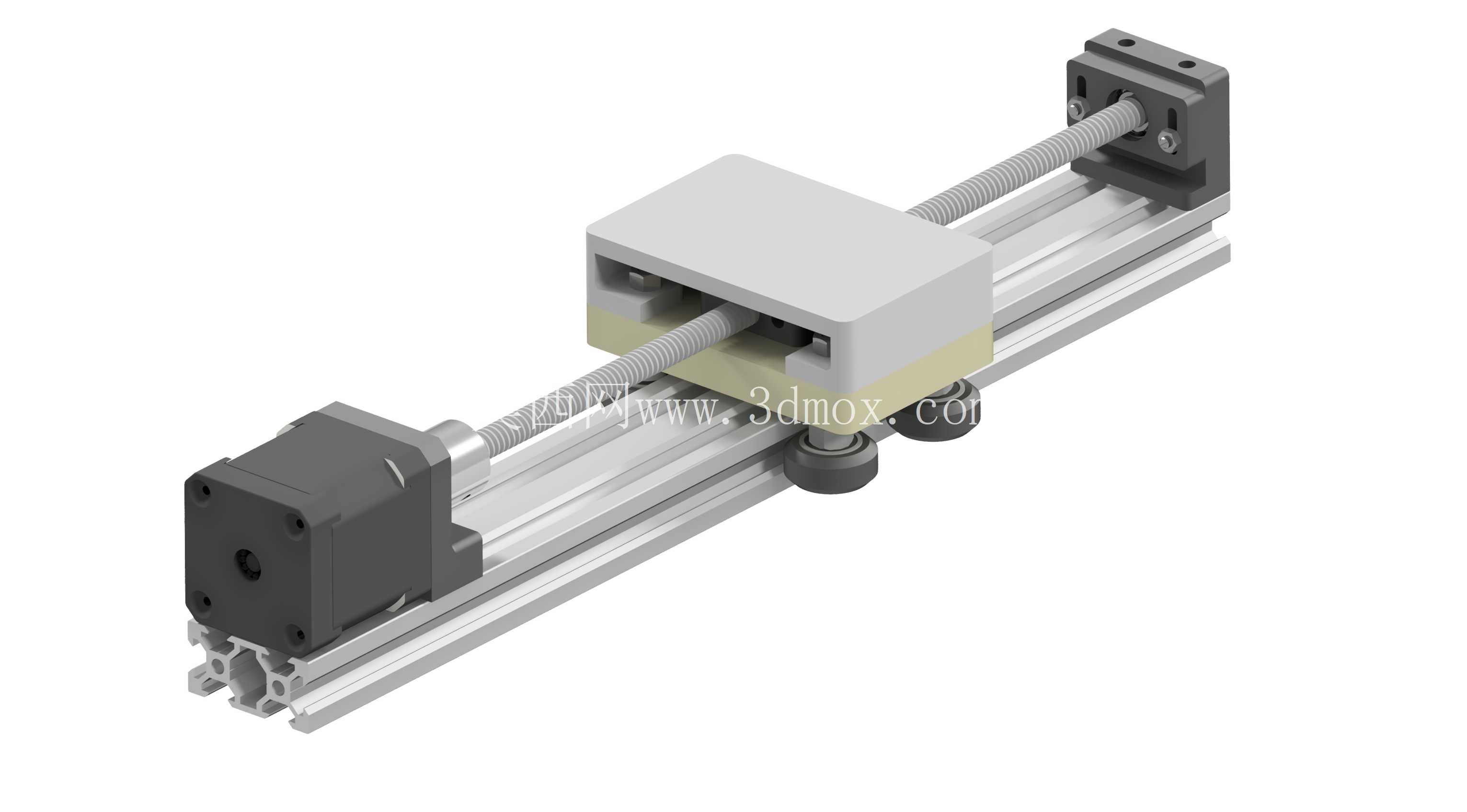

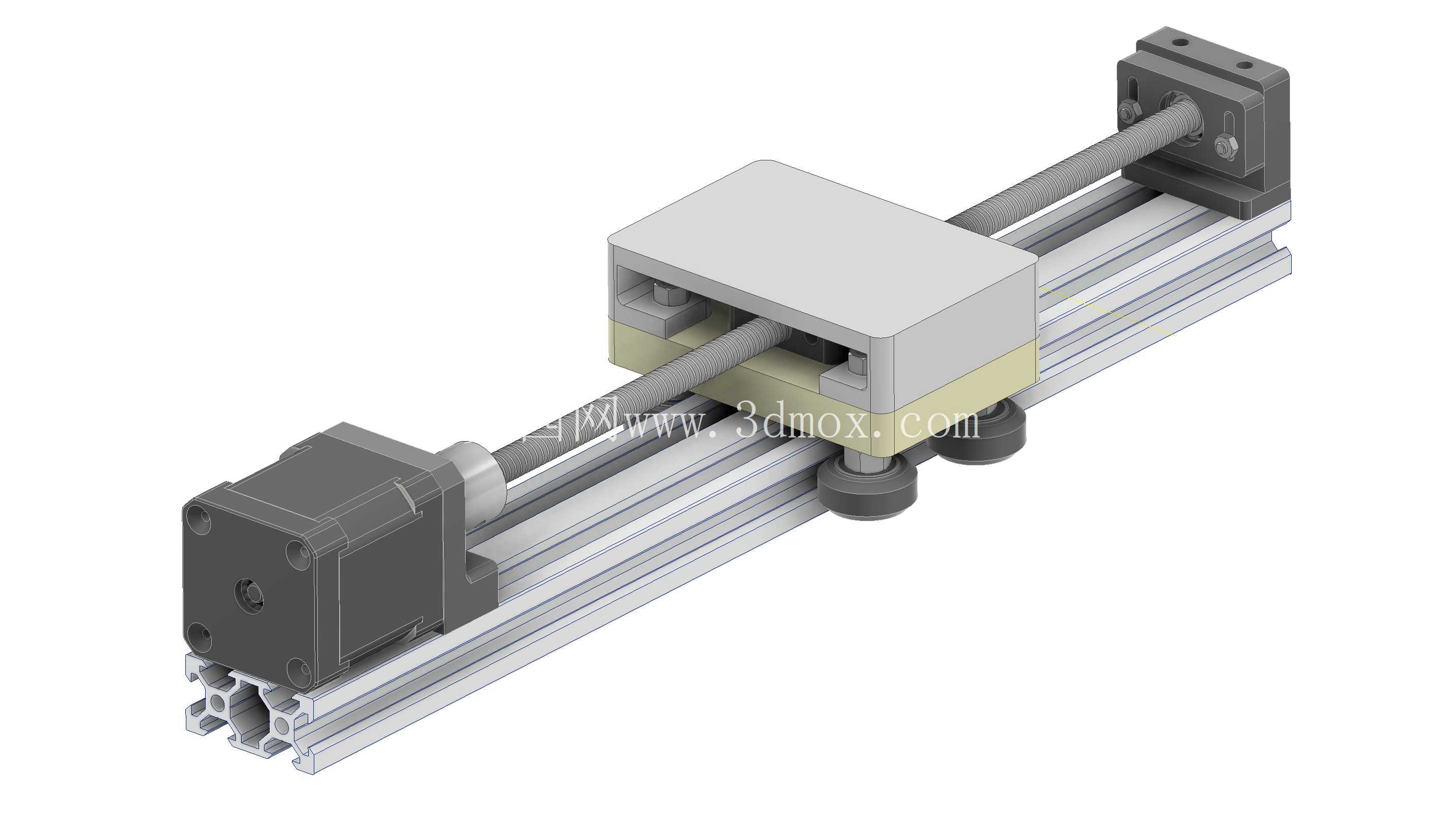

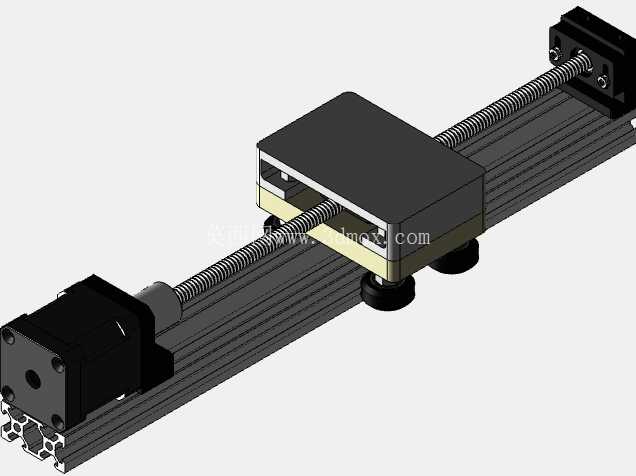

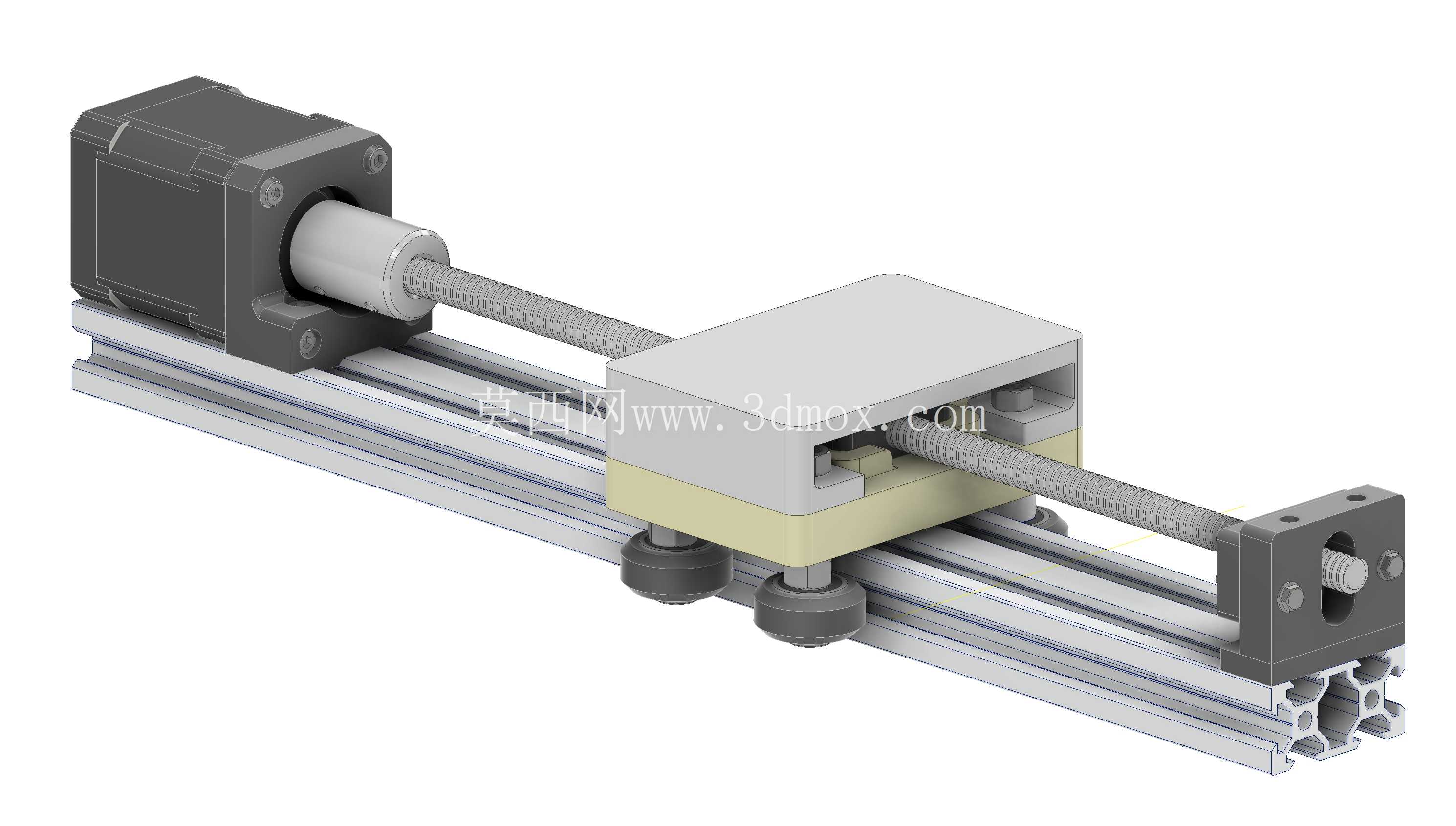

　　这套线性执行机构采用4020规格V槽铝型材作为承载基座，型材截面自带标准V型导向轨道，配合底部带橡胶轮缘的随动滚轮，既承担滑座的侧向限位，又能抵消丝杆传动过程中产生的径向倾覆力矩，相比传统封闭直线导轨，开放式结构在粉尘、碎屑较多的教学实验、轻型分拣工位中，清理维护无需拆解护罩，直接擦拭轨面即可恢复导向精度。驱动端选用Nema17规格42步进电机，电机法兰直接贴合型材端面的加工安装位，通过联轴器将动力传递至Tr8梯形丝杆，丝杆公称直径8mm，导程8mm，单圈进给量匹配步进电机1.8度步距角，在16细分驱动下可实现0.0025mm的理论脉冲当量，完全满足桌面级点位运动的分辨率要求。

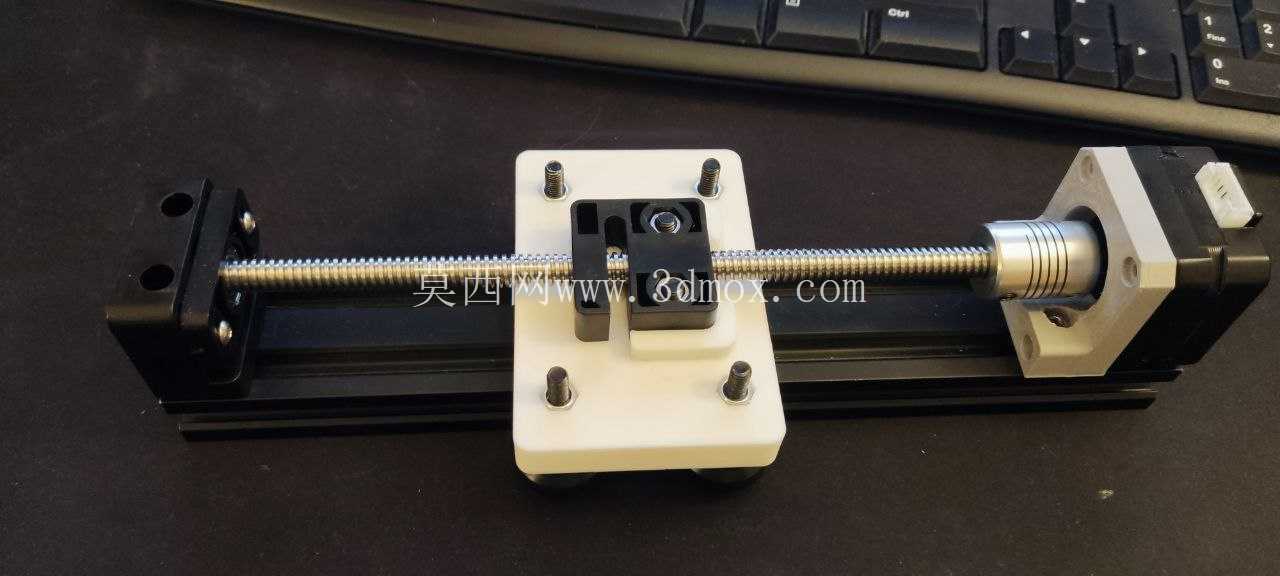

　　丝杆螺母采用开放式构建的T8带座轴承螺母，螺母座与滑动载台整合为一体，载台顶面预留多组M4螺纹孔，可直接固定小型机械手末端、点胶阀、激光头或者检测传感器，不需要额外转接板，缩短装配链路。从动端在型材远端设置立式支撑座，内置深沟球轴承约束丝杆尾端径向跳动，同时预留轴向间隙调节顶丝，装配时可以通过旋动顶丝补偿梯形丝杆的轴向窜动，将反向空程控制在0.1mm以内，对于轻载推靠、匀速进给的工况，这种梯形丝杆传动相比滚珠丝杆成本更低，且具备自锁特性，设备断电后载台不会因自重下滑，垂直安装场景下也无需额外加装抱闸机构。

　　整体外形沿型材长度方向延伸，型材宽度40mm、高度20mm，电机轴向总伸出长度约42mm，载台的横向宽度适配型材顶面安装边界，整套机构的安装孔位完全兼容欧标20系列铝型材的槽宽规格，可以直接通过T型螺栓嵌入桌面框架、3D打印机龙门架或者小型实训流水线的横梁上，不需要对安装基面做二次铣削加工。在实际应用场景中，这类滑台常作为小型Scara机器人的扩展直线轴，带动末端执行器完成长距离工位移送；也可以多台正交组合搭建三轴运动平台，完成PCB板点胶、小型工件打标、实验室试剂分液等重复性动作。

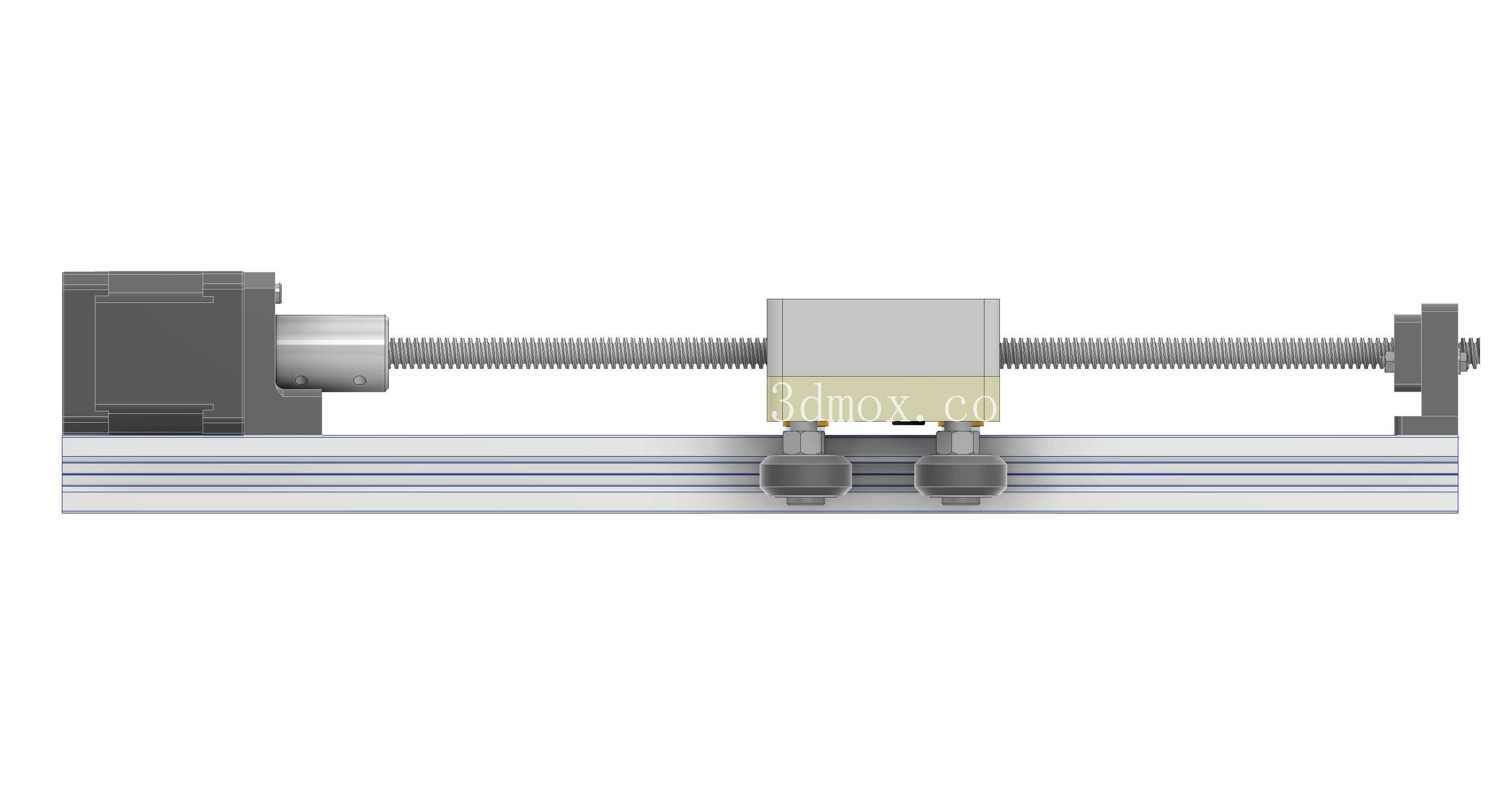

　　设计阶段将所有运动部件外露，一方面方便从业者观察丝杆旋向、滚轮与V轨的配合状态，调试时可以快速排查卡滞点；另一方面橡胶轮缘的滚轮在V槽内滚动时，金属与橡胶接触不会产生硬摩擦异响，运行噪音远低于全钢导向轮，适合放在办公区、教学实验室这类对环境噪音有要求的场所。载台的运动行程由型材有效长度决定，两端支撑座和电机座分别占用两端约50mm的安装空间，选型时只需根据所需移送距离预留两端安装余量，即可裁切对应长度的型材完成组装，所有连接件均采用标准紧固件，易损件滚轮、螺母都可以单独更换，后期维护不需要整体更换模组。梯形丝杆的牙型为30度梯形，传动效率约30%-40%，虽然不适合高速长距离连续运行，但在低速进给、轴向推力50N以内的轻载工况下，使用寿命完全可以满足设备需求，配合V槽滚轮的导向约束，滑台在水平安装时的负载能力可达5kg，垂直安装时推荐负载不超过2kg，匹配Nema17步进电机的输出扭矩，可以稳定完成推送、顶升、横移等各类动作。
