双导轨进给式可调行程钻孔工装结构

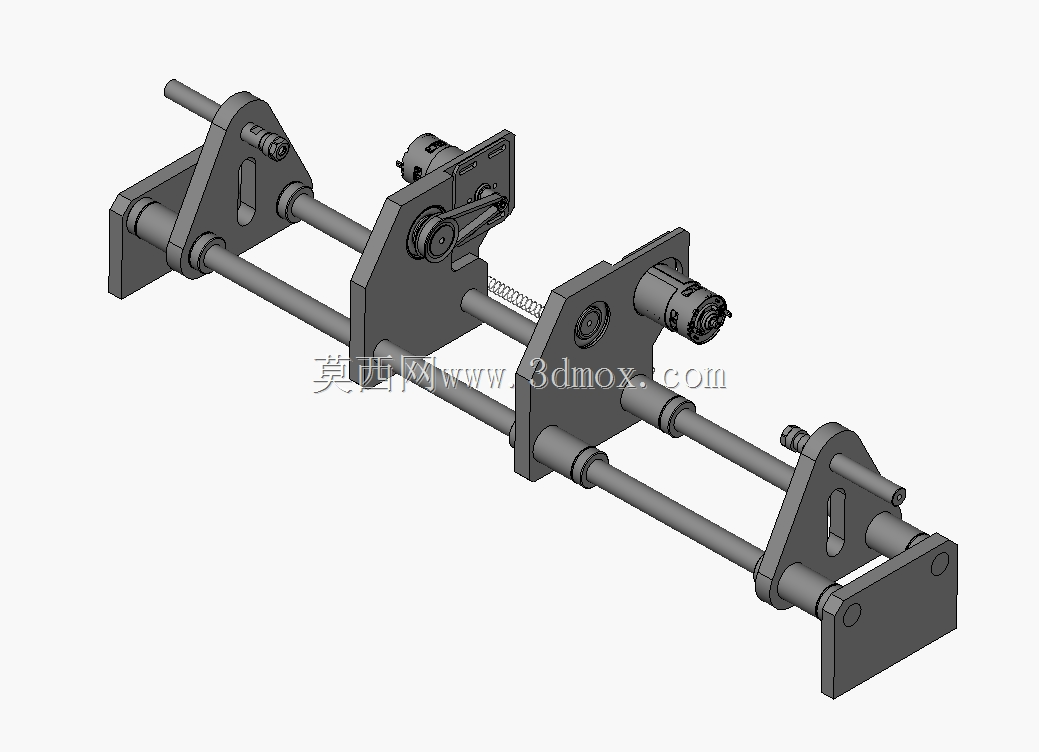

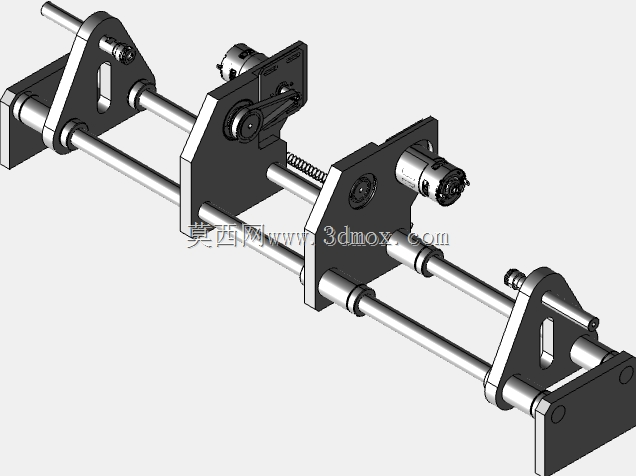

　　这套钻孔工装的核心设计逻辑，是针对小批量、多工位的平面钻削工序痛点，解决普通台钻进给行程固定、工件装夹对位耗时久的问题，在五金件加工、小型钣金件二次钻孔、塑料件定位开孔的场景中适配性极强。从结构布局来看，整套机构采用双平行光轴作为承载导轨，两端的三角形立板作为支撑固定座，光轴与立板的连接采用轴套加锁紧顶丝的结构，既保证了导轨的平行度公差控制在0.02mm以内，也能根据待加工工件的长度灵活调整两个立板的间距，适配不同长度规格的工件装夹需求。

　　中间的滑动安装板通过直线轴承与光轴配合，滑动阻尼控制在15N以内，手动进给时不会出现卡顿或者窜动的问题，滑动板上预留了标准的钻夹头安装位，可装夹直径0.6-6mm的直柄钻头，适配常规的小直径钻削作业。进给驱动部分采用复位弹簧配合手动拨杆的结构，拨杆与滑动板之间通过偏心轮连接，下压拨杆时偏心轮推动滑动板沿导轨前进，完成钻削进给，松开拨杆后复位弹簧自动将滑动板拉回初始位置，不需要额外设置复位操作，单工位钻削的循环时间可控制在2秒以内，相比普通手持钻孔的效率提升40%以上。

　　两端的立板上开设了长条形的调节槽，可安装工件定位挡块，针对批量加工的工件，只需要调整一次挡块位置，就能保证所有工件的钻孔位置一致性，位置公差可控制在0.1mm以内，满足一般五金件、结构件的钻孔精度要求。安装边界方面，整套机构的总长度可在200mm-400mm范围内调整，宽度固定为120mm，高度为110mm，底部的安装座预留了四个M6的螺栓安装孔，可直接固定在工作台面或者专用机架上，不需要额外制作转接安装板，适配绝大多数小型加工台的安装尺寸。在实际使用场景中，这套工装可单独作为手动钻孔工位使用，也可集成到小型自动化生产线中，将手动拨杆替换为气缸或者伺服电缸驱动，就能实现自动进给钻削，适配不同产能的生产需求。

　　结构上所有的受力部件都采用45号钢制作，导轨光轴经过表面淬火处理，硬度达到HRC45以上，长期使用不会出现磨损变形的问题，直线轴承采用标准件，后期维护更换成本极低，不需要定制专用配件。针对钻削过程中的排屑问题，滑动板的钻夹头安装位下方预留了排屑缺口，钻削产生的切屑可直接从缺口落下，不会堆积在导轨或者轴承位置，避免切屑进入轴承导致滑动卡顿的问题，日常维护只需要定期在光轴表面涂抹少量润滑脂，就能保证机构的滑动顺畅。这套结构的设计没有采用复杂的传动部件，所有零件都是常规可采购的标准件或者简单的机加工件，加工制作成本仅为常规自动钻床的十分之一，非常适合小型加工户、小批量生产场景使用，在保证钻孔精度的前提下，大幅降低设备投入成本。另外，两端的支撑立板采用三角形加强结构，在钻削进给时不会出现形变，即使是钻削厚度5mm以内的铝板或者3mm以内的钢板，也能保证支撑稳定性，不会因为钻削力导致立板变形影响钻孔精度。滑动板上还预留了深度调节螺栓的安装位，可通过调整螺栓的伸出长度控制进给行程，针对不同深度的钻孔需求，只需要调整锁紧螺母的位置，就能精准控制钻孔深度，避免钻穿工件或者钻孔深度不足的问题，不需要操作人员手动控制进给距离，降低了对操作人员的技能要求。
