减压阀配套快速返回操作执行机构

　　在工业流体管路控制系统中，减压阀作为压力调节的核心元件，其配套的操作执行机构直接决定了压力调节的响应速度与操作可靠性，这款快速返回机构正是为减压阀的手动操作复位场景设计的配套执行结构，主要应用在需要频繁切换减压阀通断状态、快速复位阀杆位置的工业管路场景中，常见于化工流体输送、车间压缩空气管网、中小型液压试验台的减压阀组配套安装位。从实际功能来看，该机构通过杠杆与铰接滑块的配合，实现操作手柄扳动后阀杆的快速回程动作，相比常规的螺纹旋拧式减压阀操作结构，能够在单次扳动行程内完成阀口的全开与快速复位，避免了常规操作中多圈旋拧带来的响应滞后，尤其适合在管路压力超压时需要快速切断、复位减压阀的应急操作场景，能有效缩短操作响应时间，降低超压介质对后端管路设备的冲击风险。

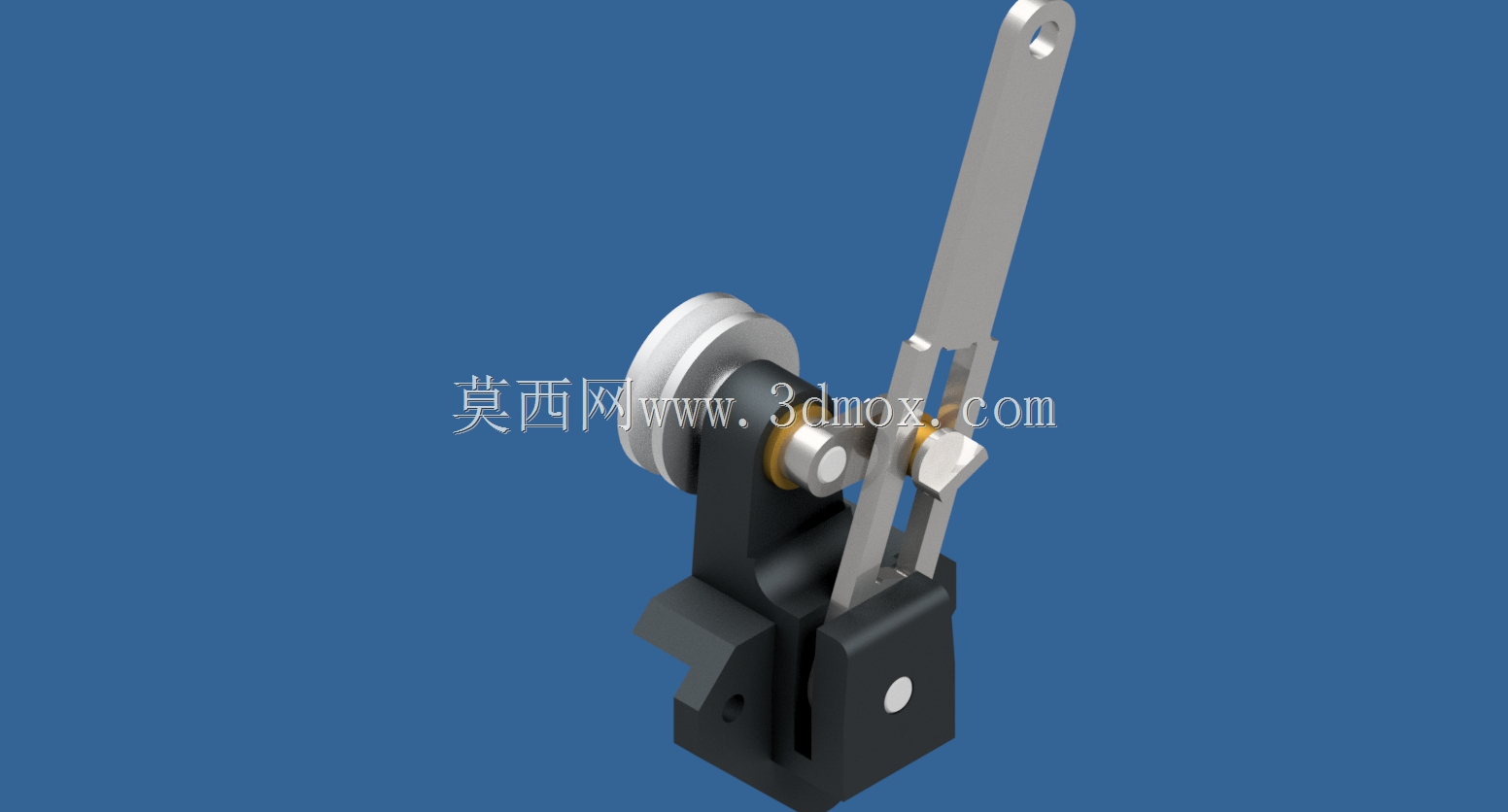

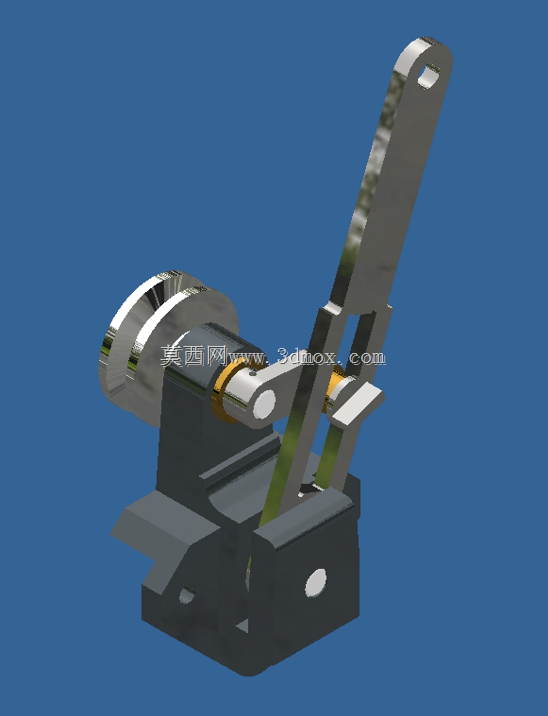

　　从结构设计思路来看，整个机构采用底座集成式设计，将铰接支点、滑动导槽、手柄连接位全部集成在一体式铸造底座上，减少了分体式装配带来的累计公差，底座上的两个圆形安装孔位为固定安装点，安装时可直接通过螺栓将整个机构固定在减压阀阀体的顶部操作端，安装边界与常规减压阀顶部操作法兰的孔位匹配，不需要额外加工转接板，适配性较强。手柄部分采用长力臂设计，操作端的长条形结构能够放大操作力矩，操作人员不需要施加过大的扳动力即可带动阀杆完成全行程动作，手柄与下方传动件的铰接位置采用耐磨衬套结构，长期频繁操作下也不会出现铰接位的旷量，保证动作的一致性。

　　传动部分的滑动导槽对阀杆的回程动作做了轨迹约束，避免快速回程时阀杆出现径向偏摆，保证阀瓣与阀座的同轴度，减少复位时的密封面撞击损伤，延长减压阀的密封件使用寿命。在实际安装适配中，该机构的输出端连接尺寸与常规直动式减压阀的阀杆顶端尺寸匹配，安装时只需要将机构输出端的连接槽与阀杆顶端的扁位对齐，锁紧固定螺栓即可完成装配，整体外形尺寸紧凑，不会超出常规减压阀组的安装空间边界，在密集排布的阀组管架上也能顺利安装，不会和相邻的阀门、管路接头产生干涉。

　　从动作逻辑来看，当操作人员向下扳动手柄时，机构通过铰接连杆带动阀杆向上提升，打开减压阀阀口实现介质导通，当需要快速复位关闭阀口时，只需要将手柄扳回初始位置，机构内置的滑动配合结构会带动阀杆快速下落，在极短行程内完成阀口的密封闭合，整个动作过程没有多余的空行程，传动效率较高。考虑到工业现场的操作环境，整个机构的外露传动部分都做了间隙预留，即使现场有少量粉尘、介质残留附着在传动件表面，也不会出现卡滞现象，日常维护只需要定期在铰接点加注润滑脂即可，不需要复杂的拆解保养。在结构细节上，底座的底部做了定位止口设计，安装时可以直接卡在减压阀顶部的定位凸台上，保证机构输出轴与阀杆的同轴度，避免安装偏斜导致的阀杆运动卡涩，手柄末端的悬挂孔可以用来挂设操作警示牌，方便现场运维人员标识阀门的工作状态。
