太阳能光伏系统用MC4接线连接器结构

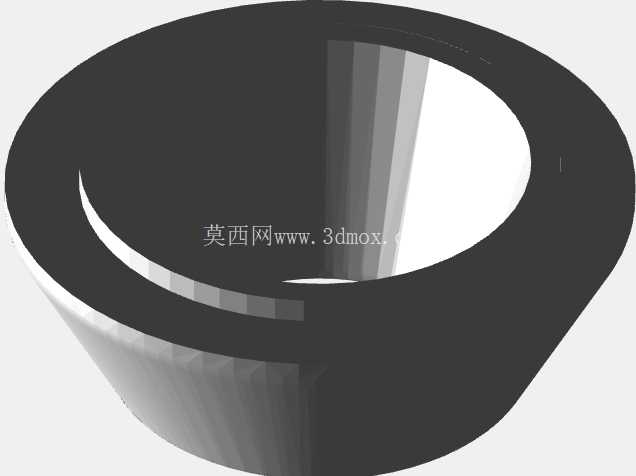

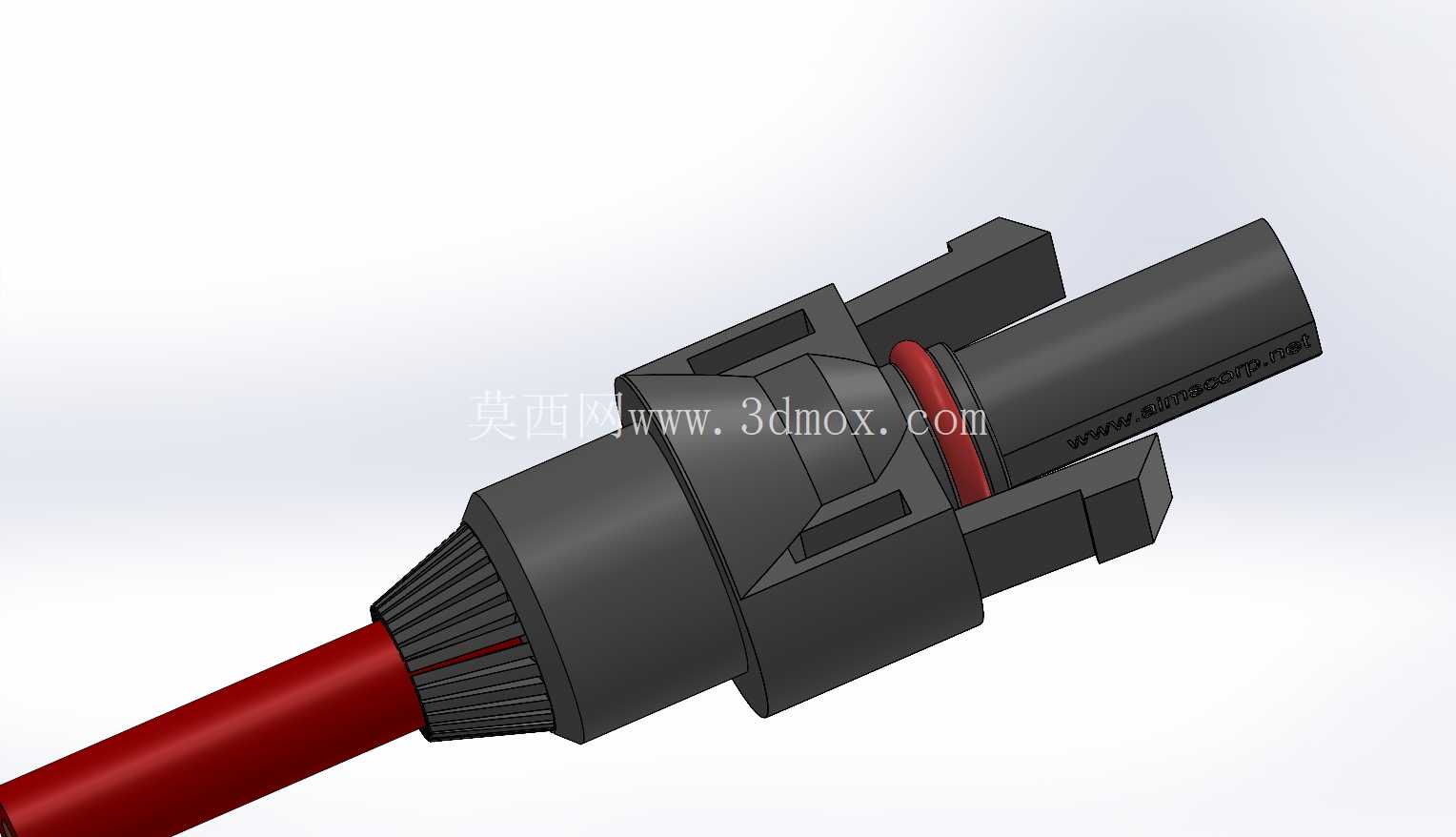

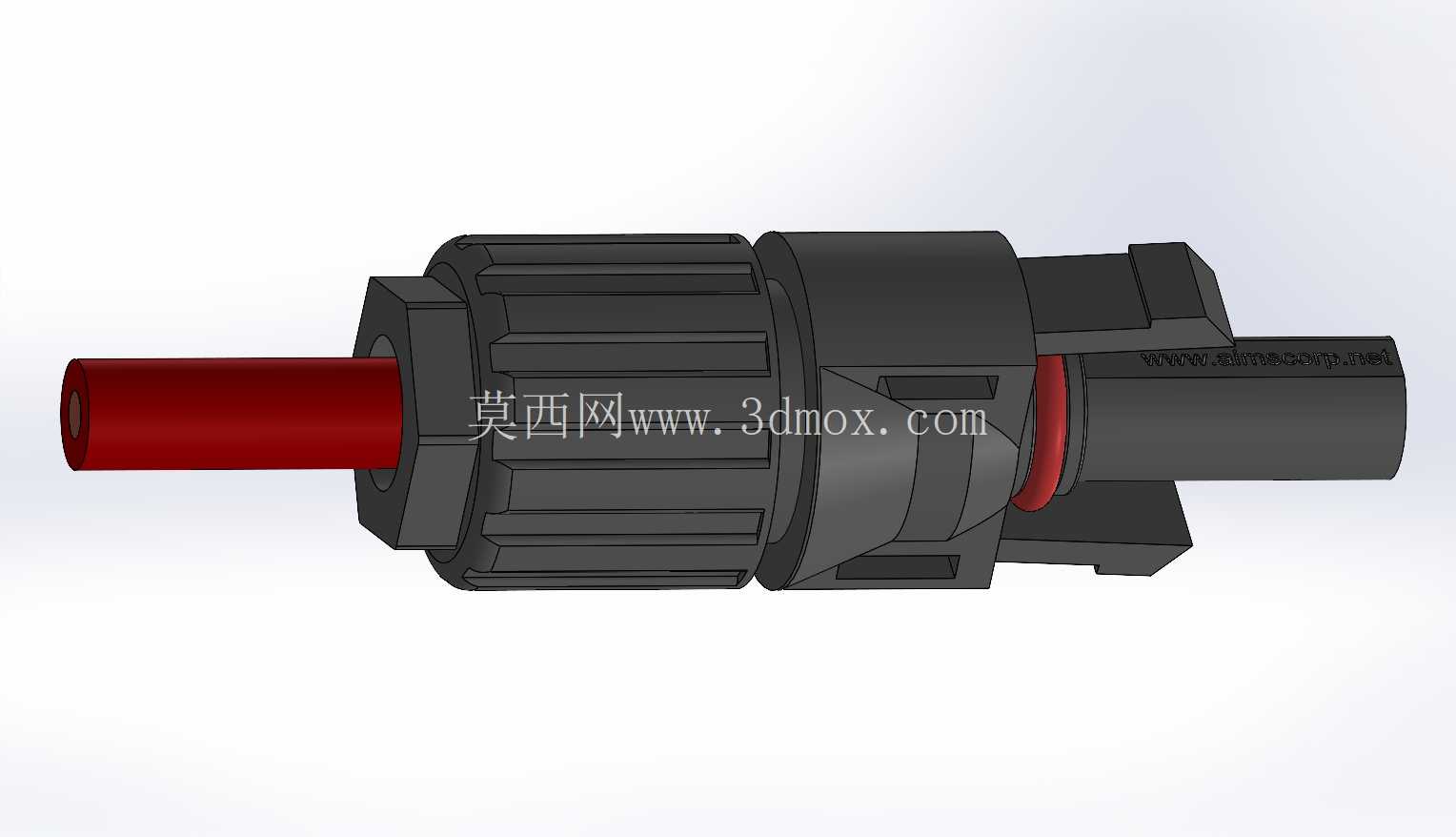

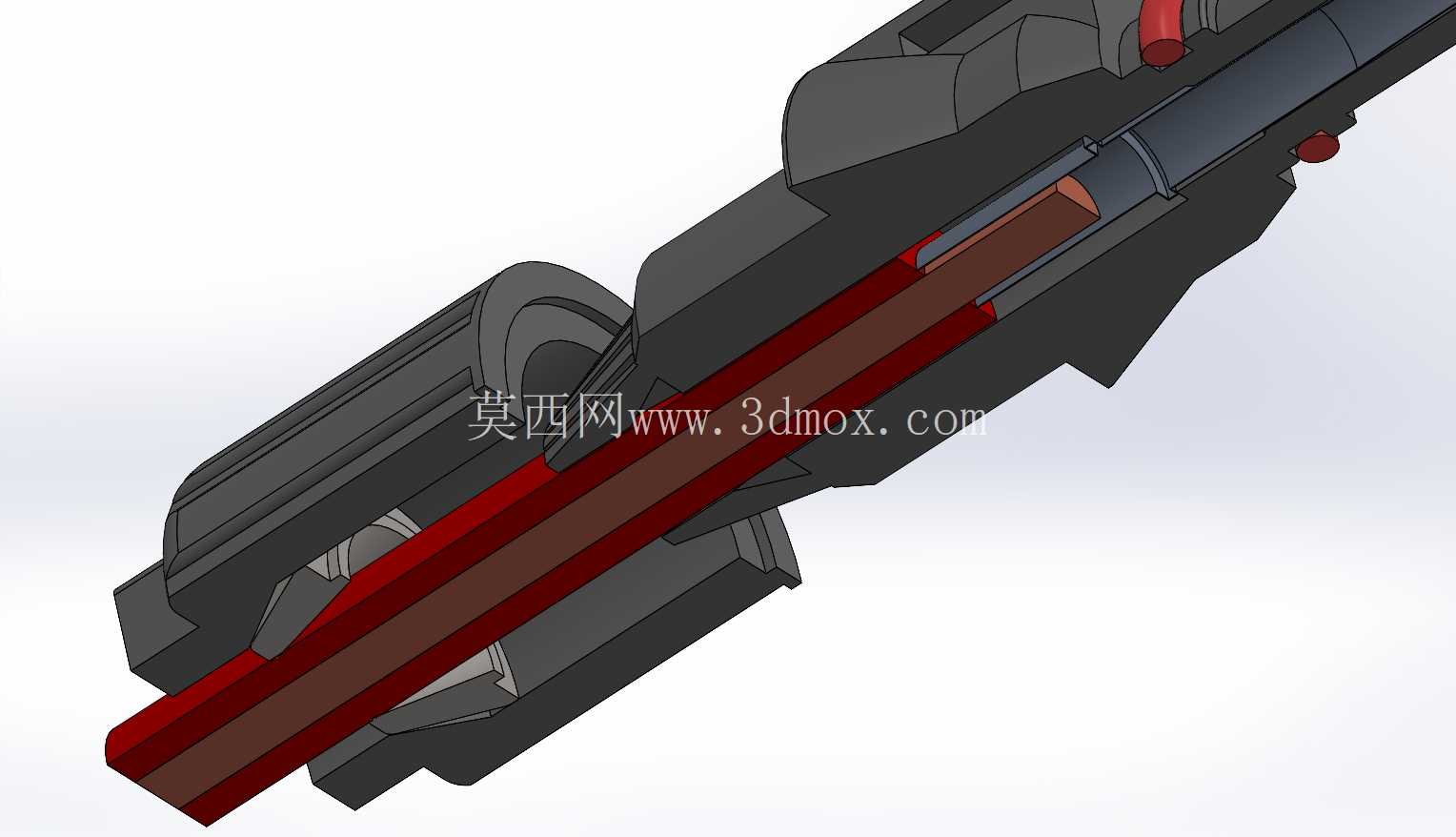

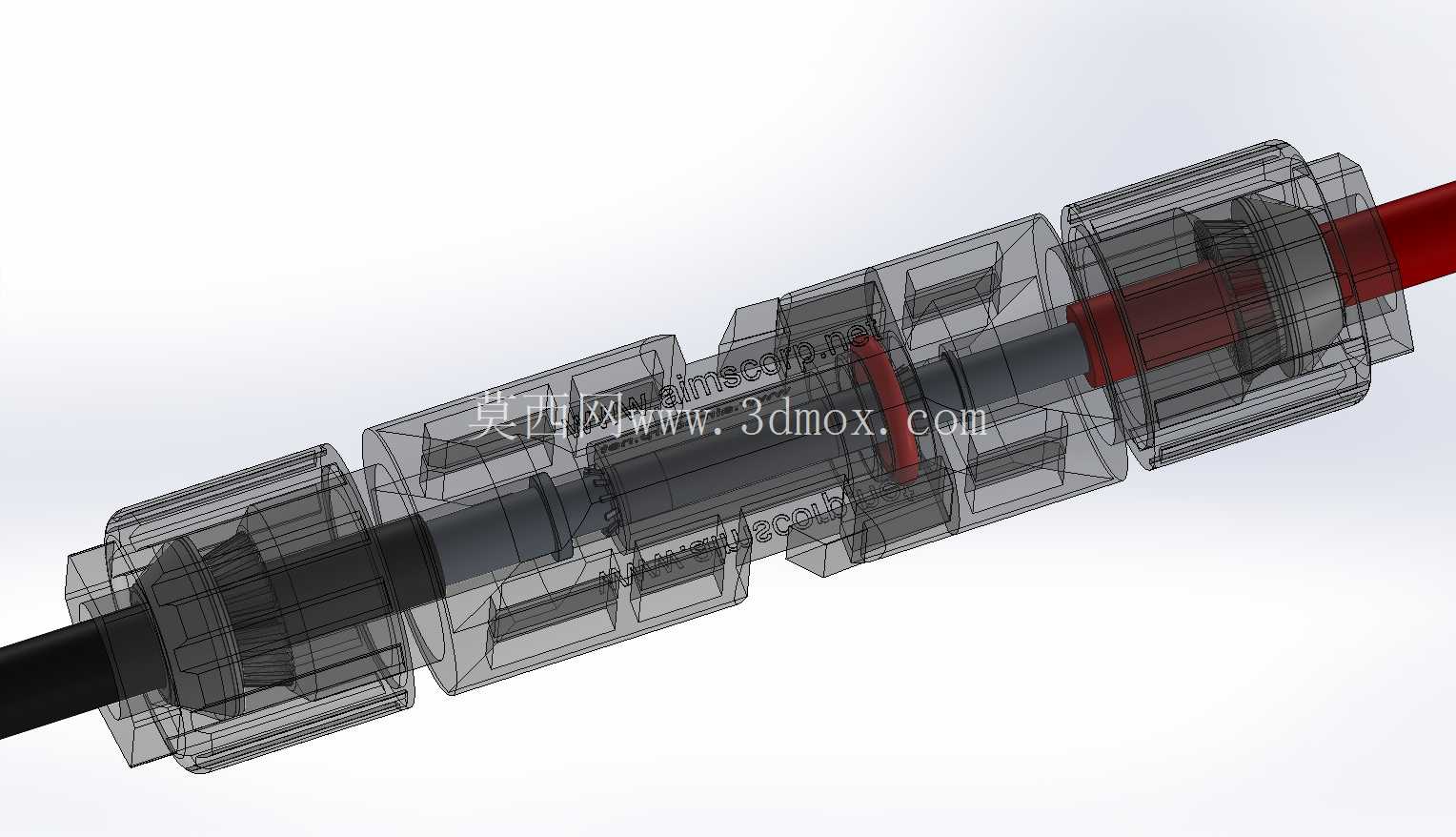

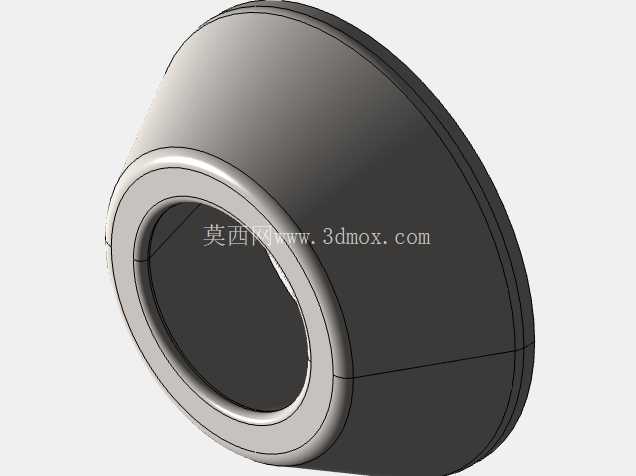

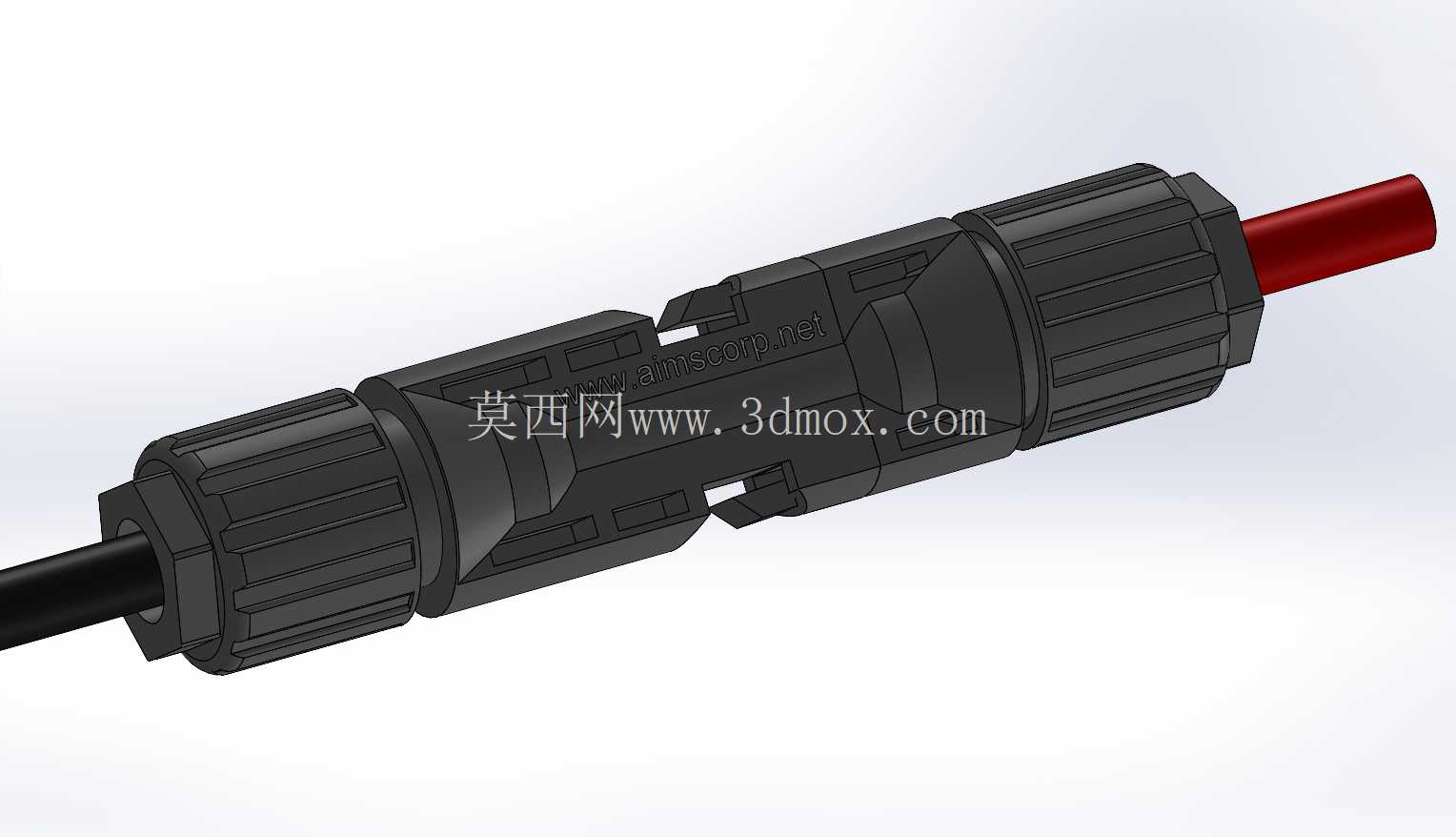

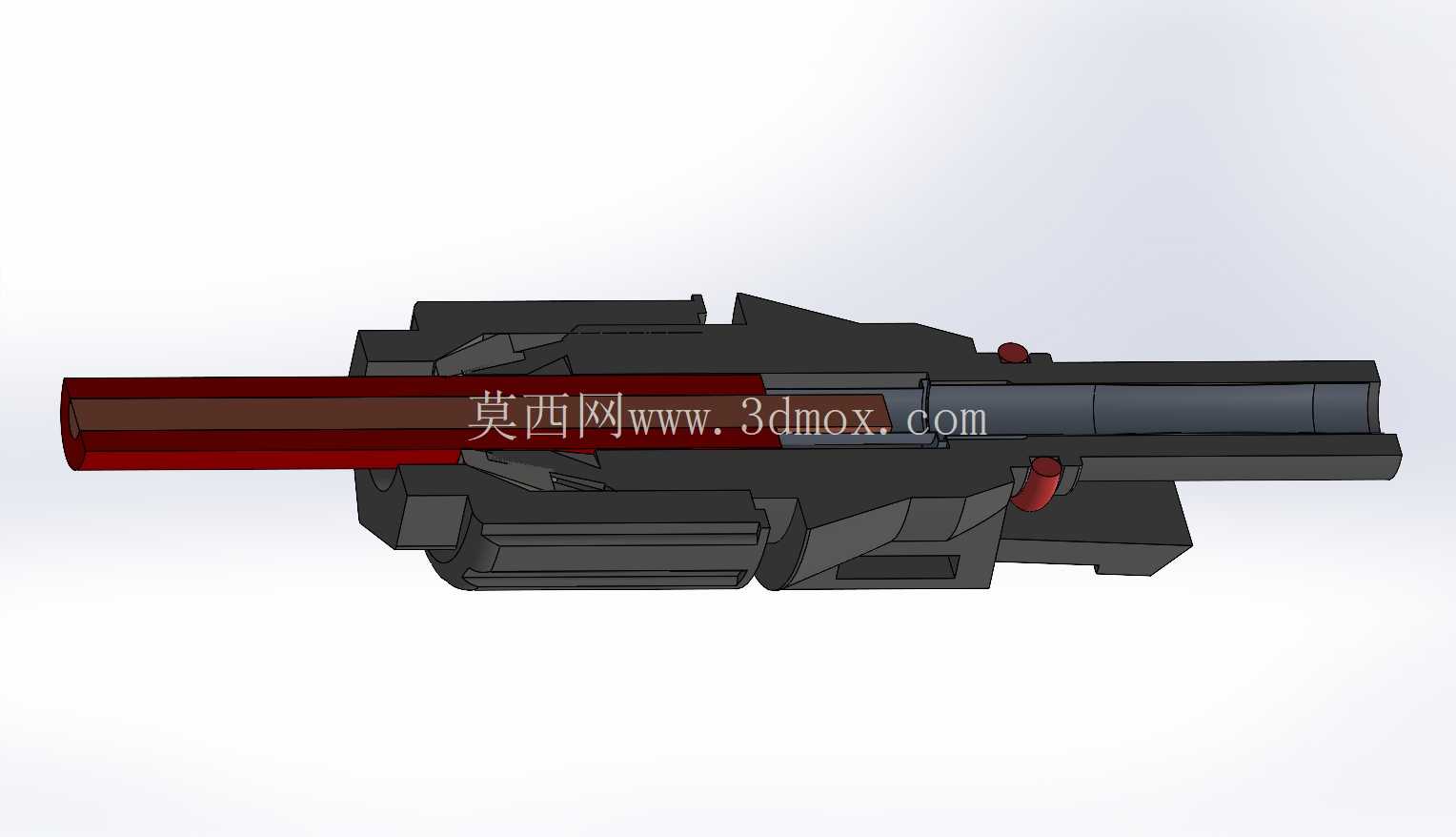

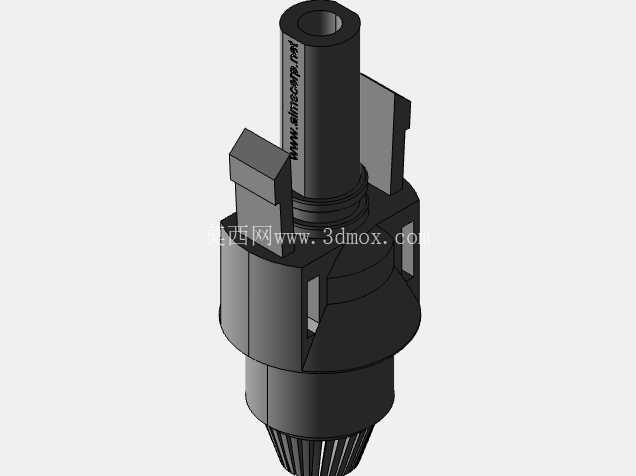

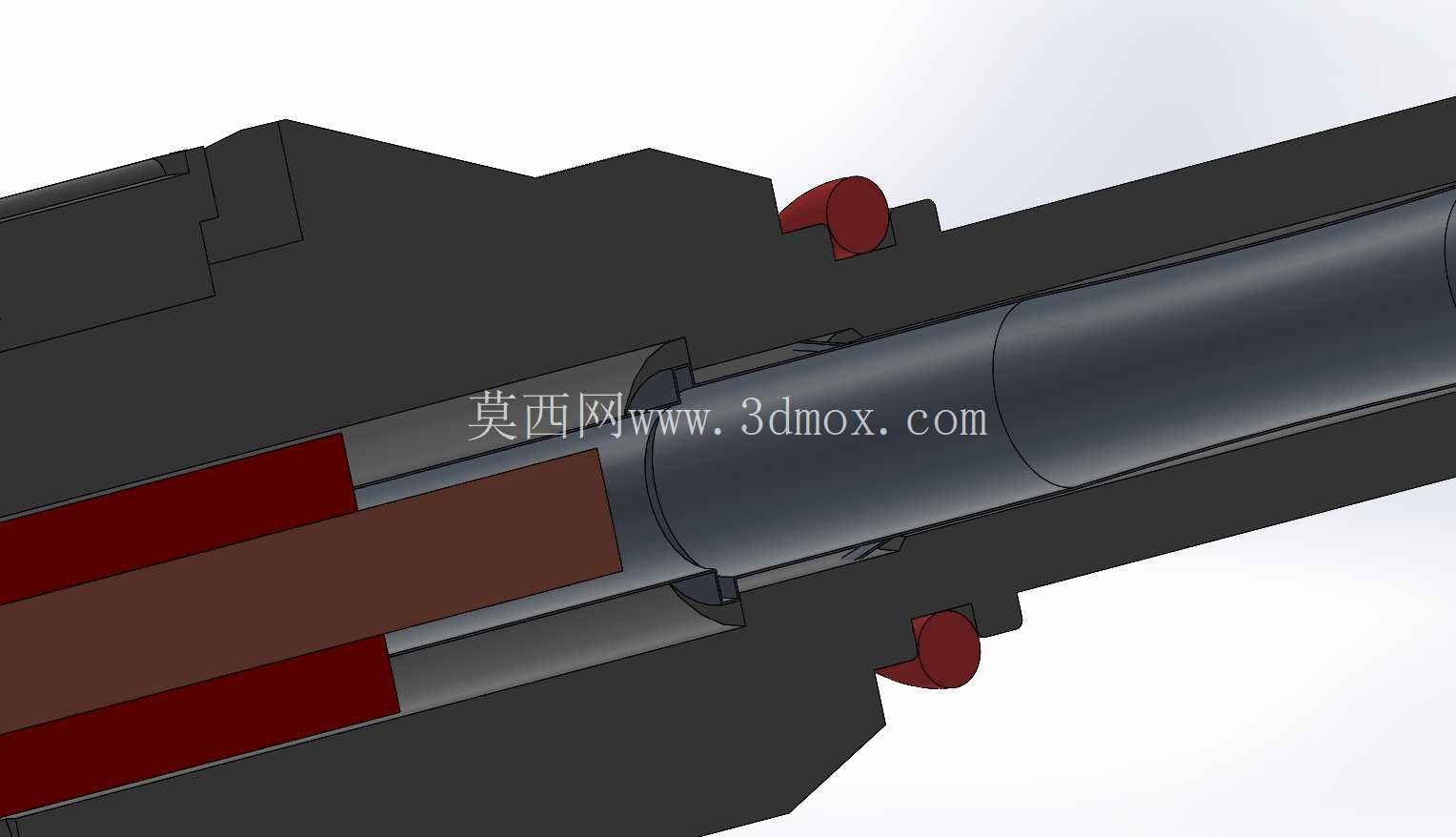

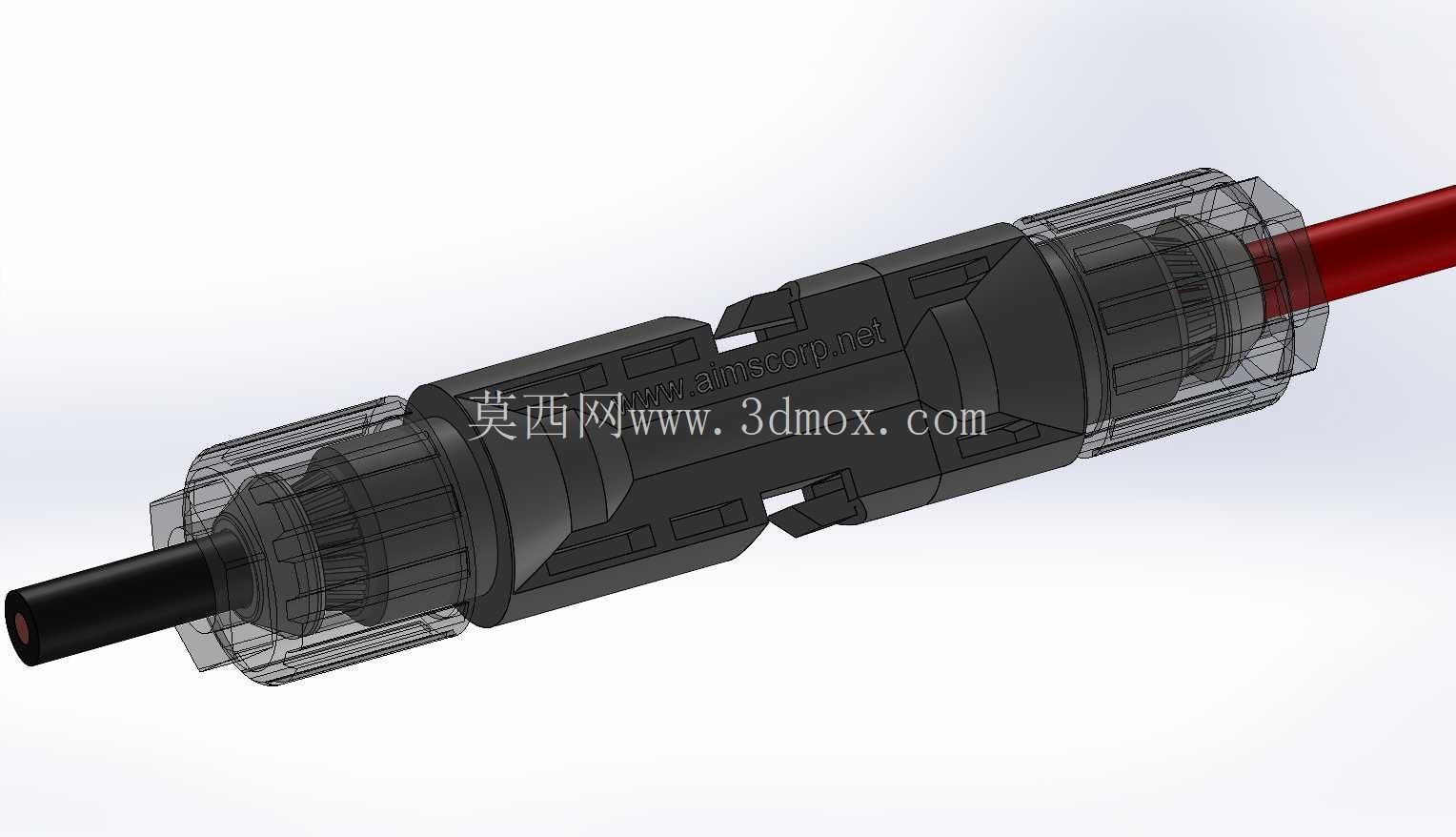

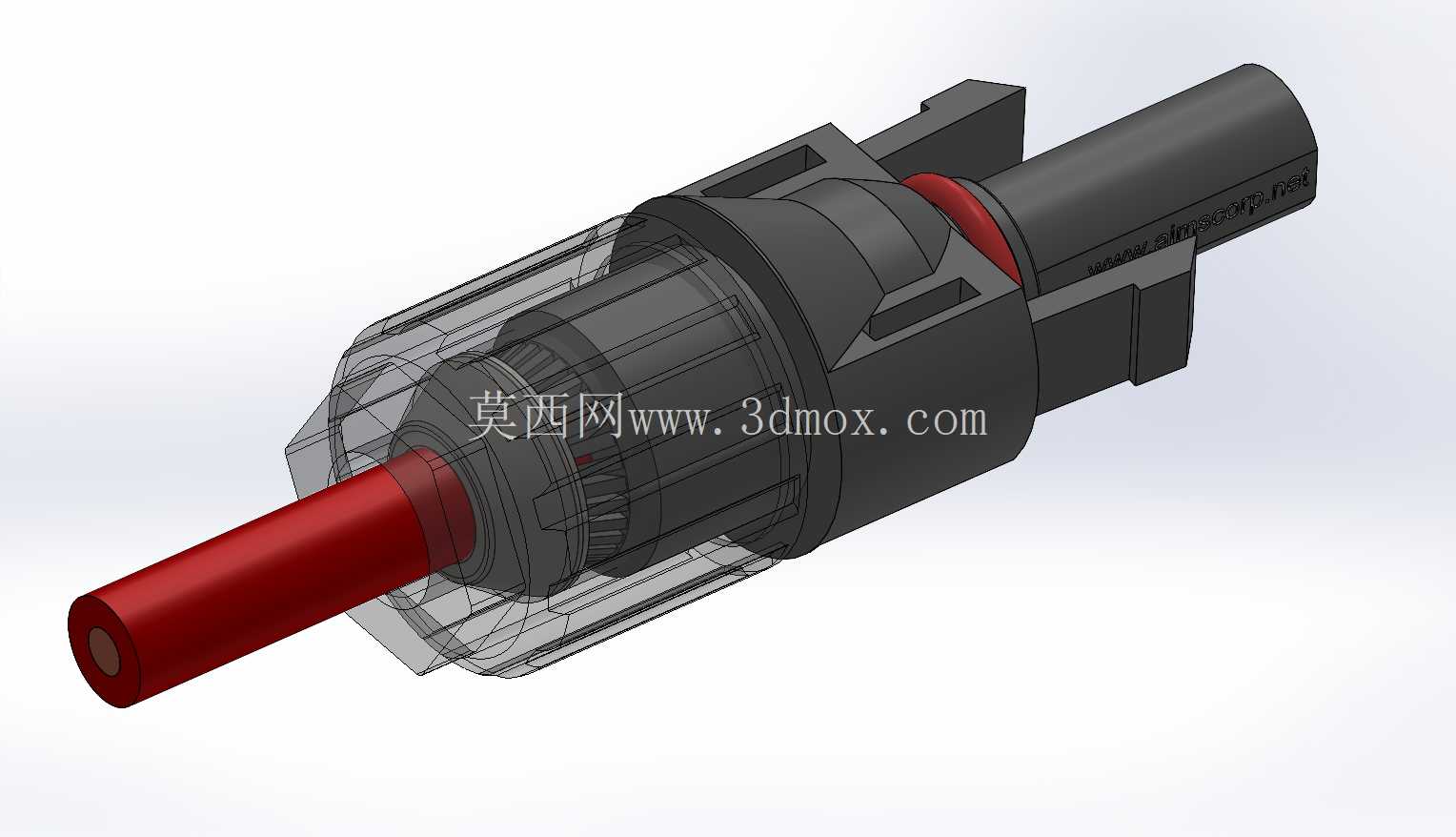

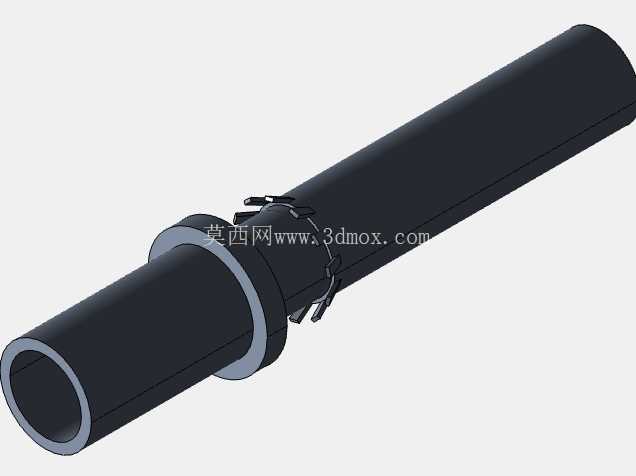

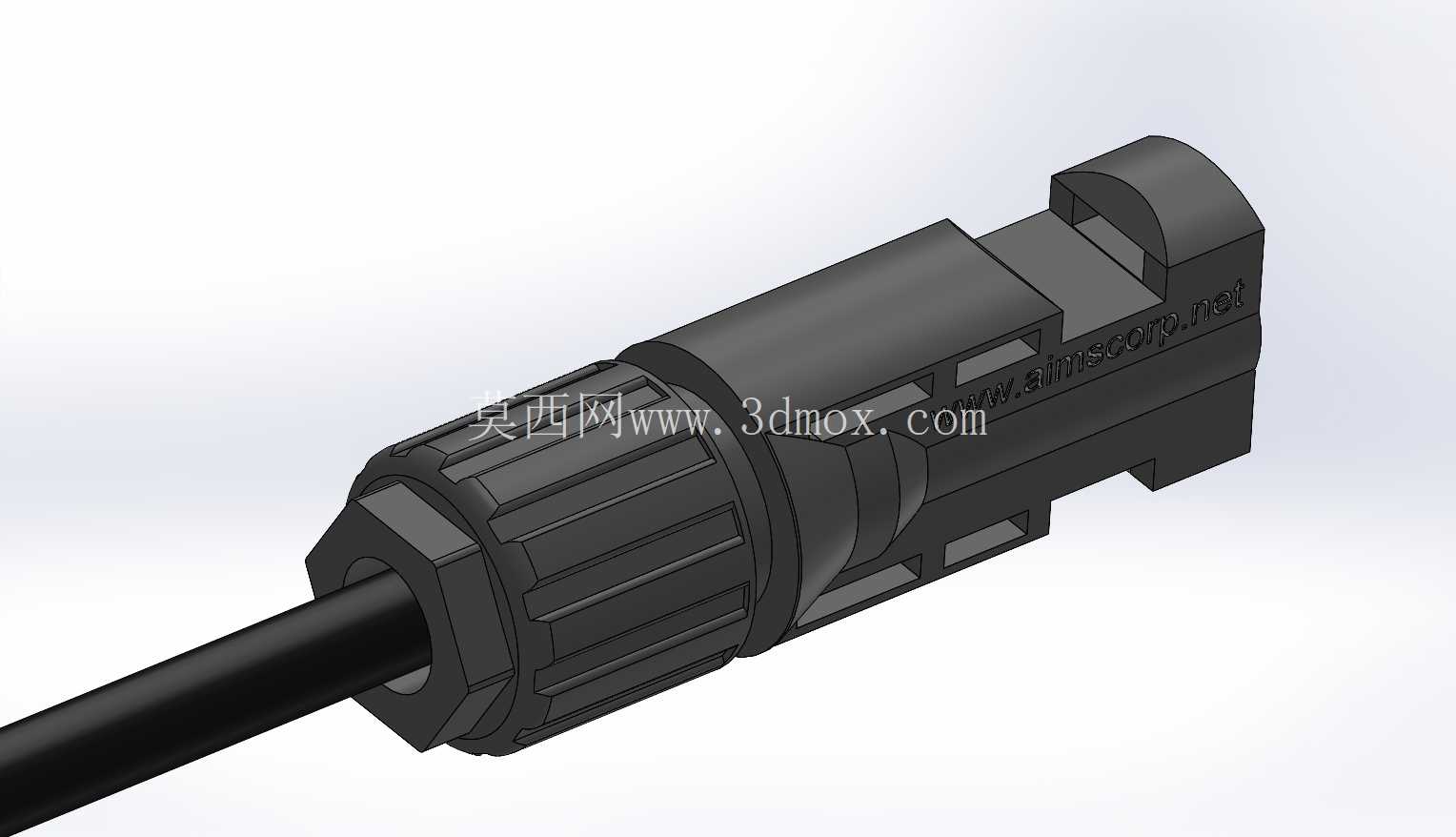

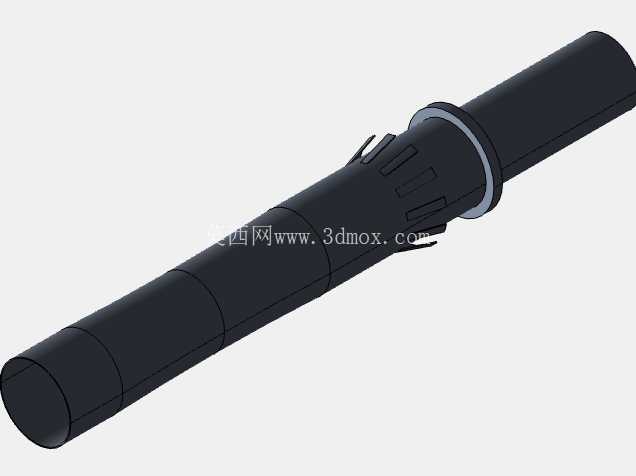

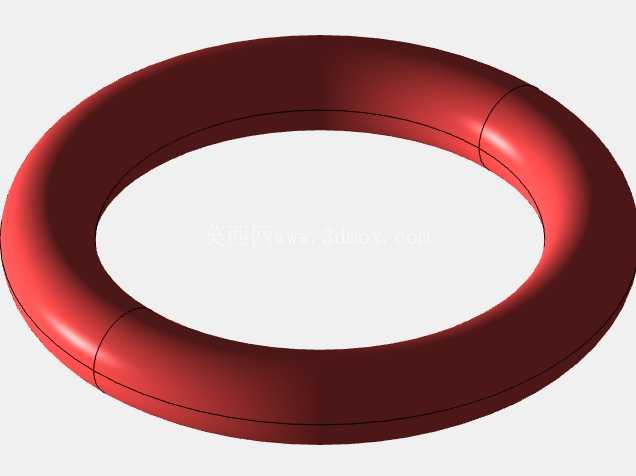

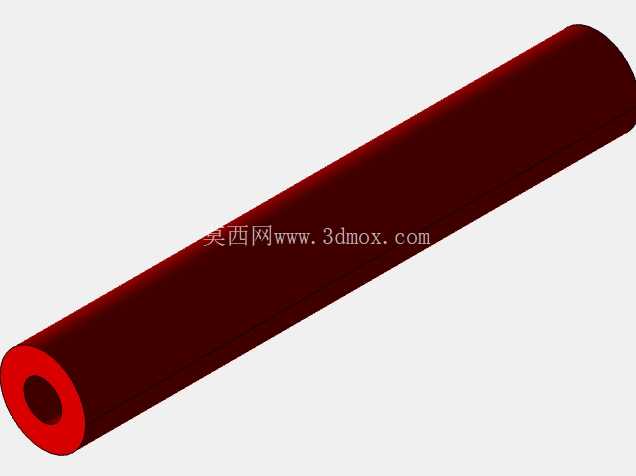

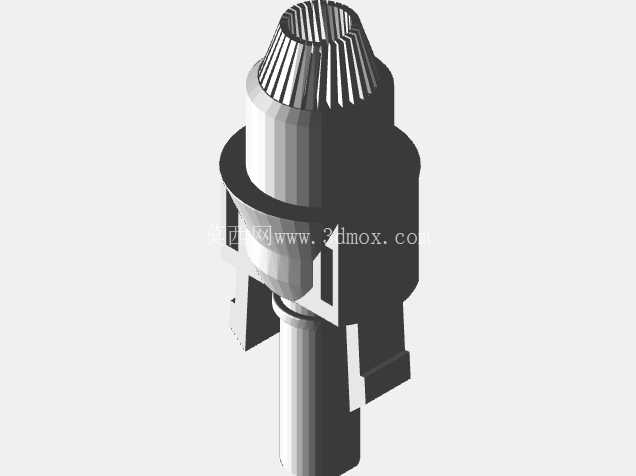

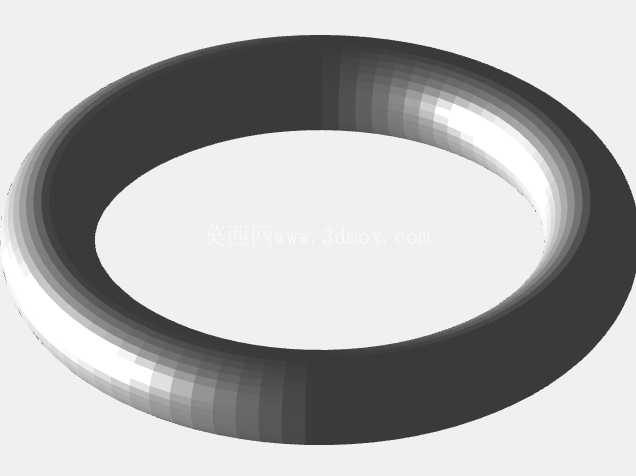

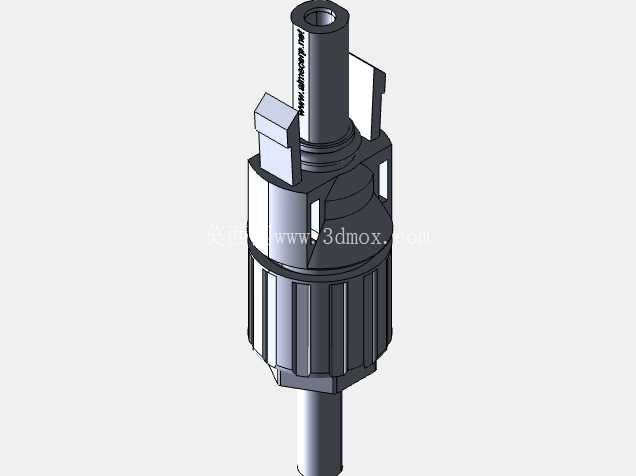

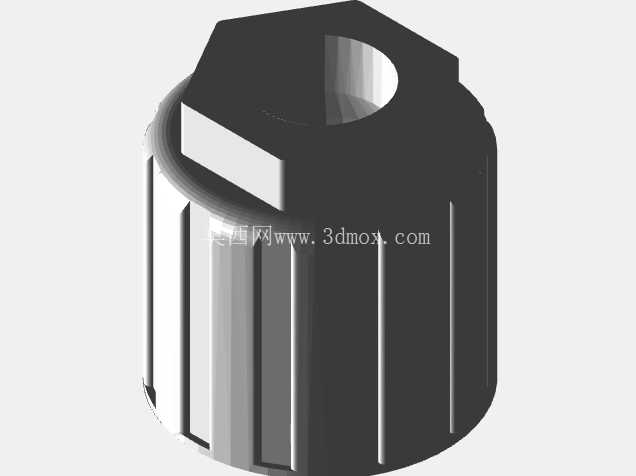

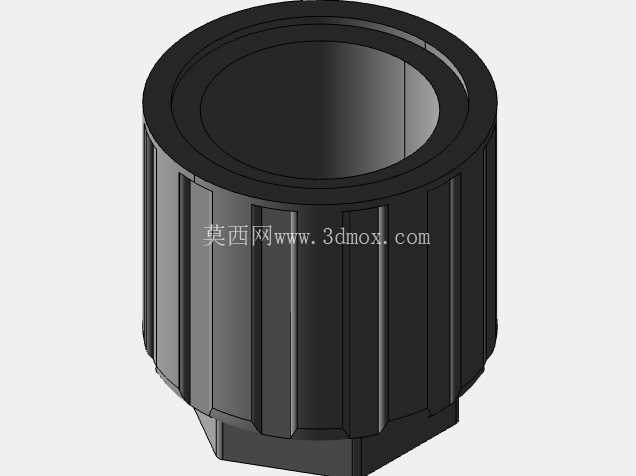

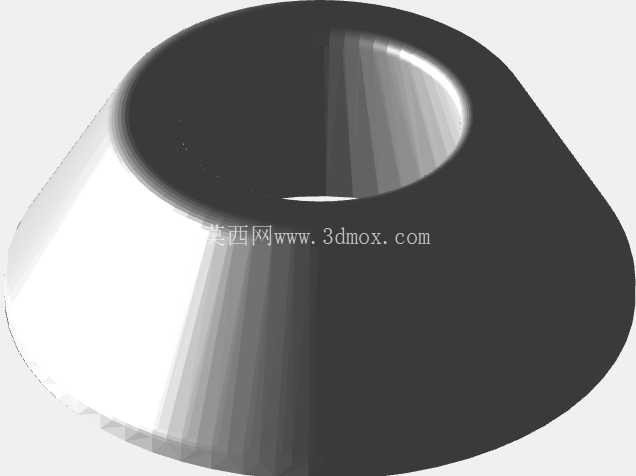

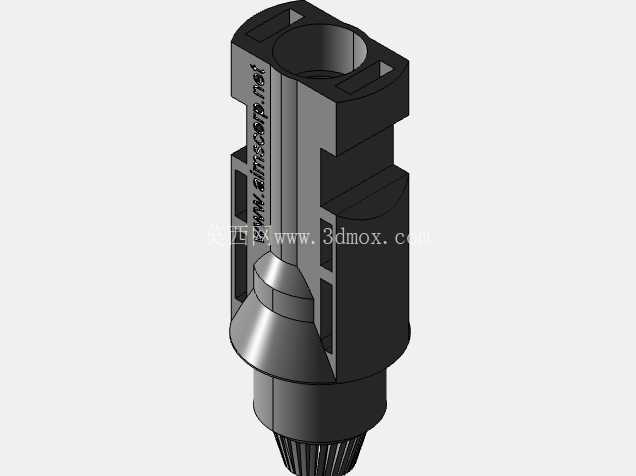

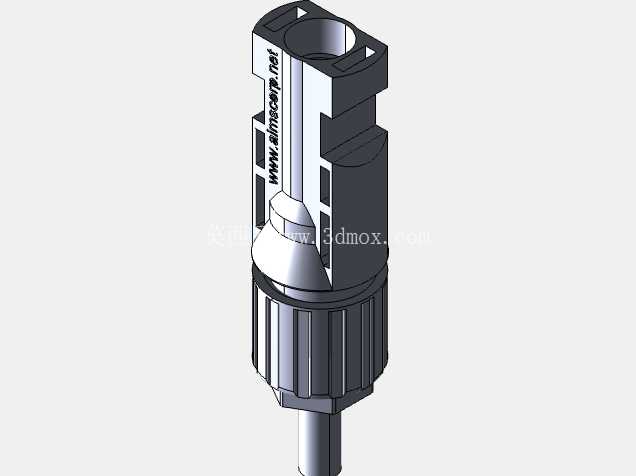

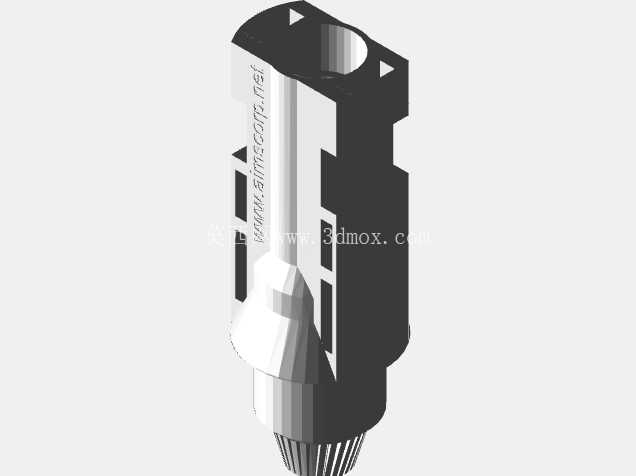

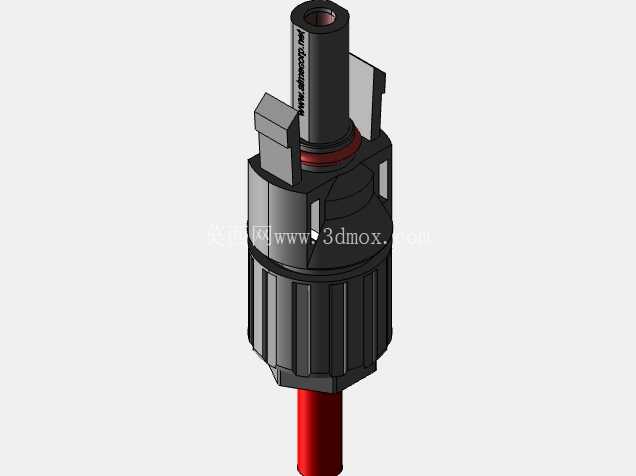

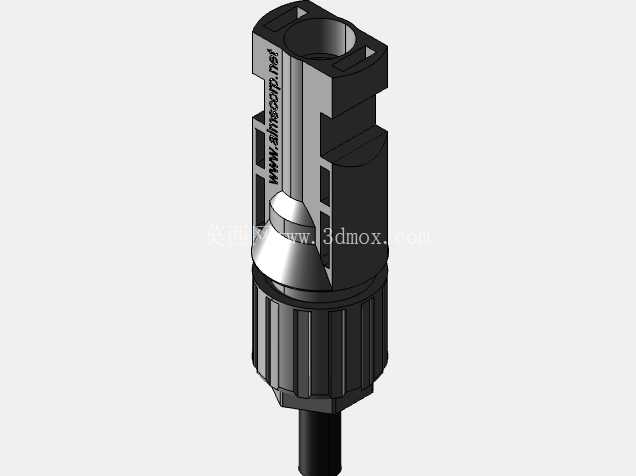

　　从实际工程应用的角度看，光伏组件的输出线缆在出厂时会预装一端连接器，现场布线时需要根据串接长度、汇流箱接入位置制作另一端的连接器，这套模型完整呈现了插针与插孔的接触配合结构、绝缘外壳的防呆导向槽、锁紧卡扣的锁止形态，能帮助结构设计人员快速理解连接器的插合逻辑，避免在光伏支架布线设计时出现连接器安装空间不足、插合后与支架型材干涉的问题。设计层面上，连接器的外壳采用带加强筋的柱式结构，插合端的导向斜面能让现场施工人员在盲操作状态下快速对准公母头，避免插针歪斜导致的接触不良；尾部的密封结构采用多层锥形密封圈，当锁紧螺母旋紧时，密封圈会均匀挤压在太阳能线缆的外护套上，形成IP67级的密封防护，杜绝雨水、沙尘进入连接器内部造成绝缘下降或接触件腐蚀。在分布式光伏电站、户用离网光伏系统、集中式地面光伏阵列的现场布线作业中，接线环节的连接可靠性直接决定整个发电系统的长期运行稳定性，MC4连接器作为光伏组件串并联接线的核心连接件，需要同时满足户外长期暴晒、高低温交变、雨水浸泡、沙尘侵蚀等复杂工况下的电气连接与机械固定要求。这套完整的连接器三维结构涵盖公头插合端、母头对接端、配套锁紧螺母、线缆密封件以及适配的AWG10规格太阳能线缆，完全还原了实物的装配层级与配合关系。

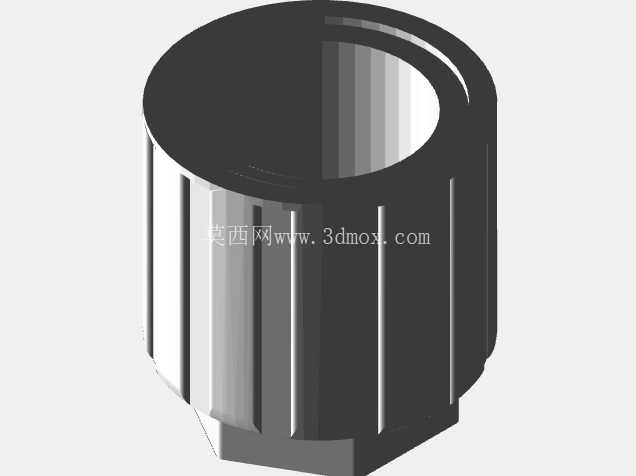

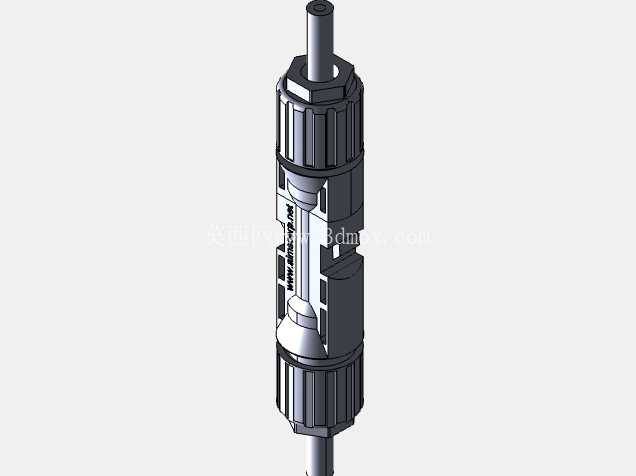

　　从安装边界来看，公母头插合到位后的整体外径、锁紧螺母的对边尺寸、尾部线缆的最小弯曲半径都在模型中做了准确还原，在做光伏组件排布、线缆桥架设计时，可以直接参考模型的外形尺寸预留安装操作空间，尤其是在组件背面的接线区域、汇流箱的进线端口位置，需要预留足够的手指操作空间来完成连接器的插合与锁紧，避免后期施工时出现线缆弯折应力过大、连接器无法完全锁止的隐患。在离网光伏系统的应用场景中，这类连接器还需要配合光伏专用线缆承受长期的紫外线照射，模型中还原的外壳壁厚、卡扣的悬臂厚度都和实物一致，能直观展现连接器的抗外力拉扯能力——当线缆受到意外拖拽时，锁紧结构会将外力传递到连接器外壳而非内部接触件，避免插针插孔出现移位导致的接触电阻增大。

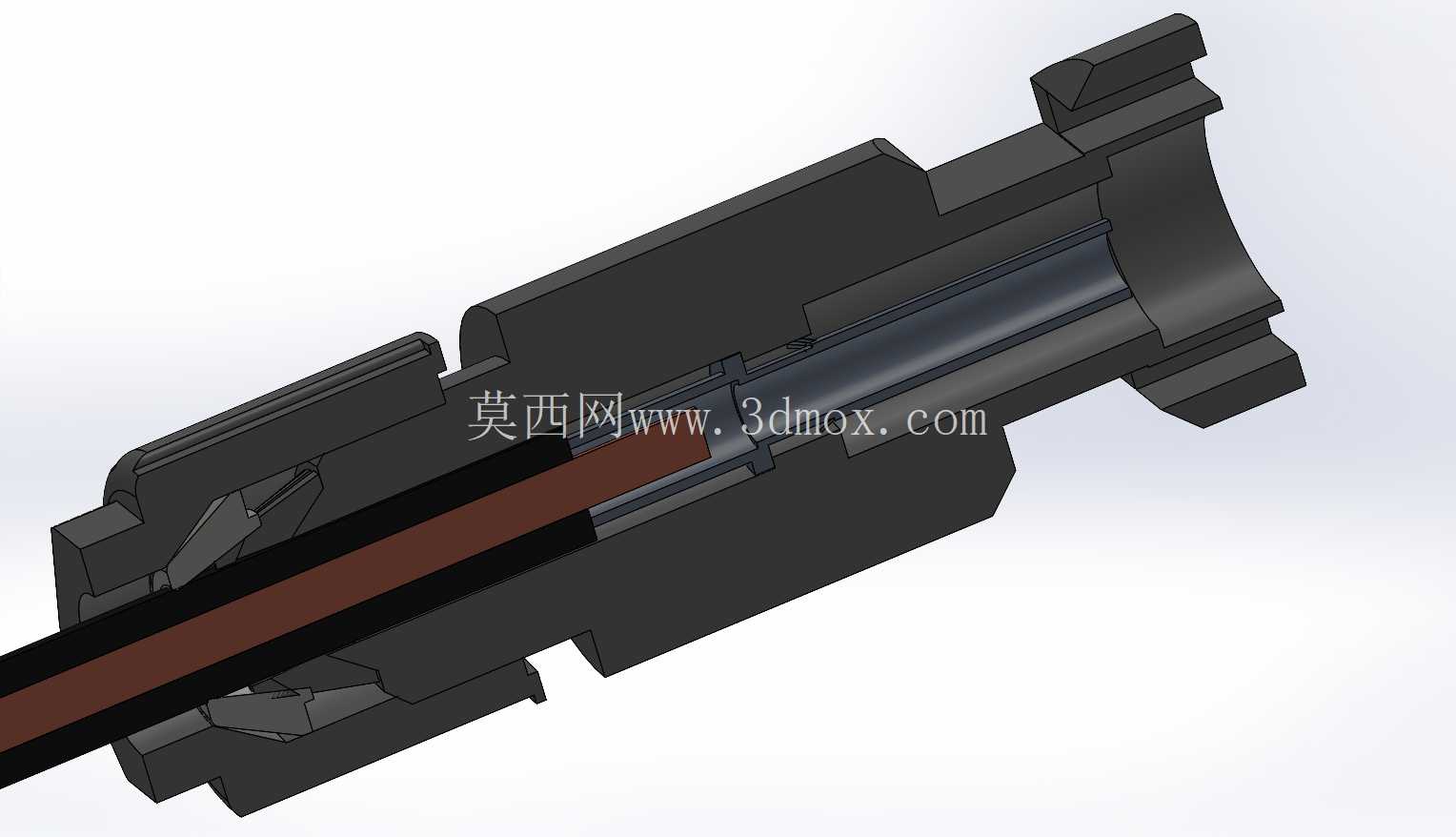

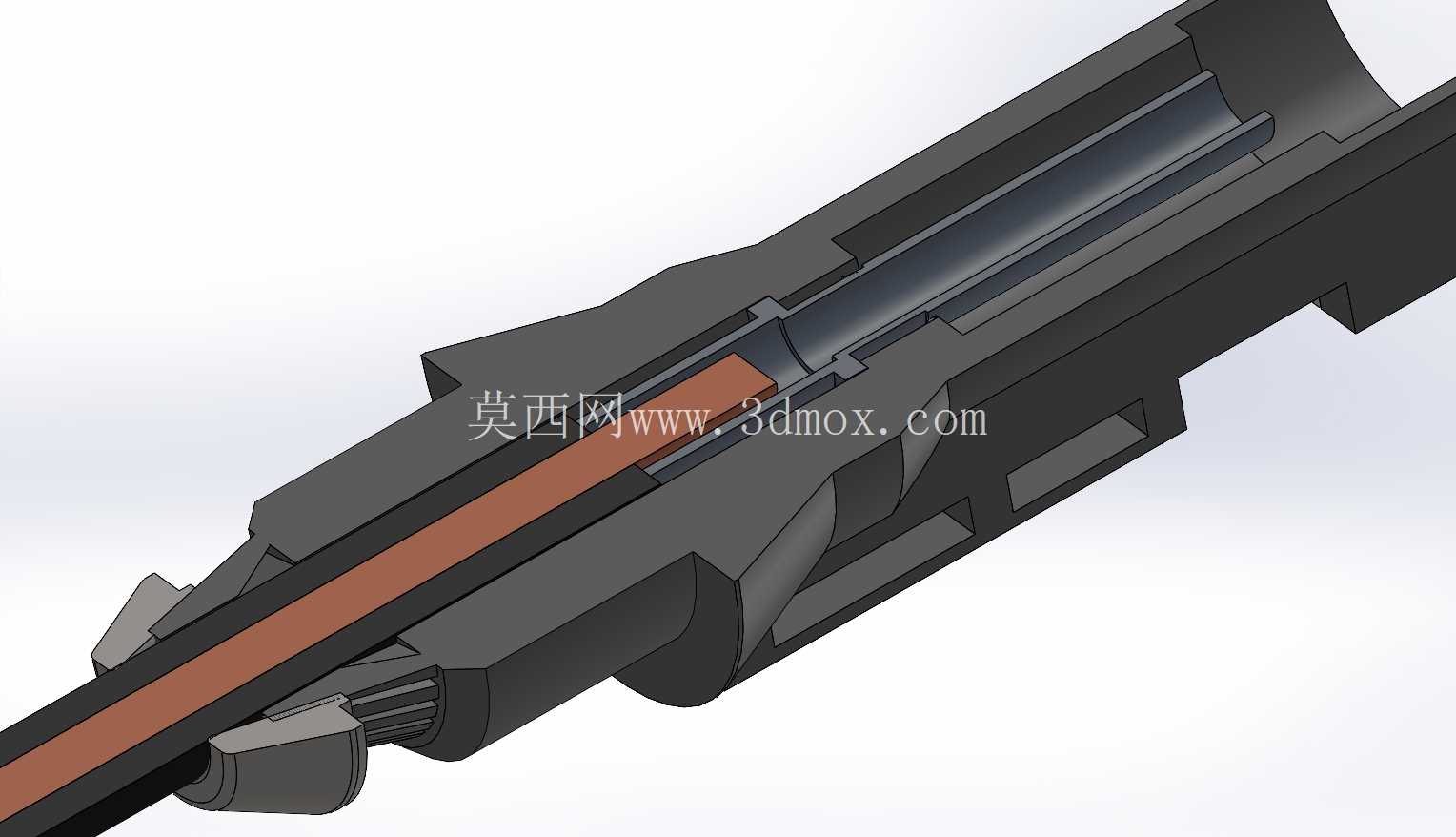

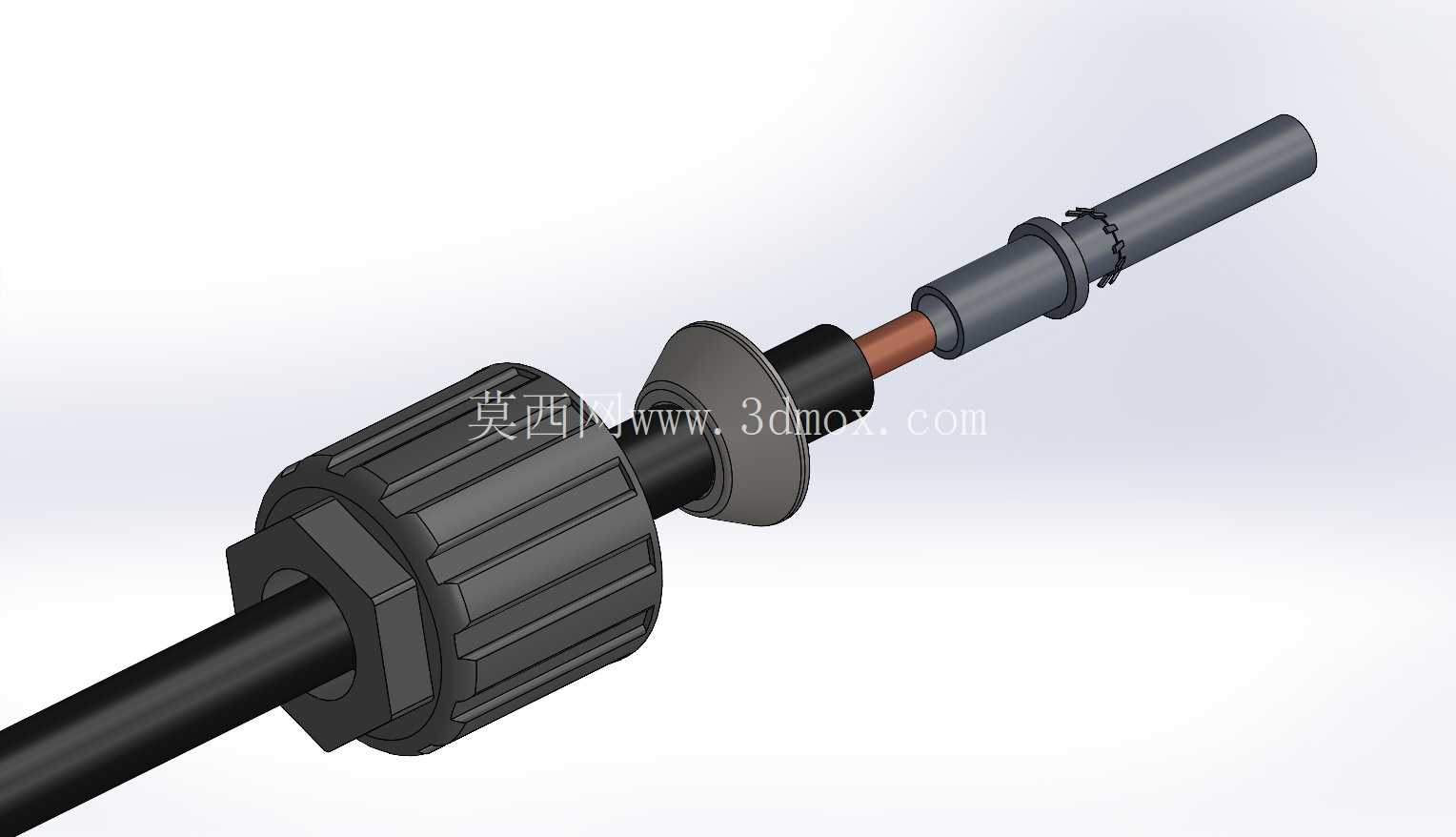

　　很多刚接触光伏结构设计的工程师容易忽略连接器的插合长度，在做组件间隙设计时预留的线缆长度不足，导致连接器长期处于受拉状态，这套模型清晰标注了插合到位后的总长度、尾部线缆的剥线长度参考位置，能帮助设计人员在布线阶段就计算好每一段线缆的下料长度，减少现场施工的线缆浪费。另外，模型中呈现的密封件安装槽结构，也能让工艺人员快速理解连接器的装配顺序：先将锁紧螺母、密封圈套入线缆，再完成接触件与线缆导体的压接，之后将接触件推入绝缘外壳的定位卡槽，最后旋紧尾部锁紧螺母完成密封，整个装配流程的结构限位都在模型中有对应的结构体现，不需要反复拆解实物就能理清装配逻辑。

　　对于做光伏系统配套结构件设计的工程师来说，还可以基于这个连接器模型设计配套的线缆固定卡、连接器防护壳，避免户外长期使用过程中连接器直接暴露在阳光下加速老化，同时也能防止鸟类啄咬、外力磕碰对连接器造成的损伤。在做三维布线仿真时，准确的连接器模型能让线缆的弯曲路径、固定点位置设置更贴合实际施工情况，避免仿真结果与现场安装出现过大偏差，尤其是在农光互补、渔光互补这类高湿、高腐蚀的应用场景中，连接器的安装角度、固定方式都需要结合外形结构做针对性设计，确保密封口处不会长期积水，延长连接器的使用寿命。
