低频纯正弦波逆变充电一体化装置结构

　　在离网供电系统的三维结构设计环节，这款低频逆变充电装置的结构方案需要兼顾多场景安装适配性与功能模块的布局合理性，从实际工程落地的角度看，这类三合一集成设备的结构排布直接决定了现场安装效率、后期维护便捷性以及长期运行的可靠性。

　　从应用场景维度拆解，这类装置的适配场景覆盖了无电网覆盖的郊野作业点位、家庭离网光伏储能系统、移动作业车辆的供电单元、应急救灾备用电源点位，不同场景对设备的安装边界、接口朝向、散热结构的要求存在明显差异。比如郊野户外安装场景下，设备外壳的安装挂孔需要匹配常规墙面挂装、机架堆叠两种安装方式，底部预留的线缆穿入空间要满足大线径直流线缆、交流输出线缆的弯曲半径要求，避免线缆过度弯折导致的线芯损伤；车载安装场景下，设备的重心设计需要偏低，内部功率模块的固定结构要做抗振动强化，避免车辆行驶过程中的持续振动造成元器件引脚脱焊、结构连接件松动。

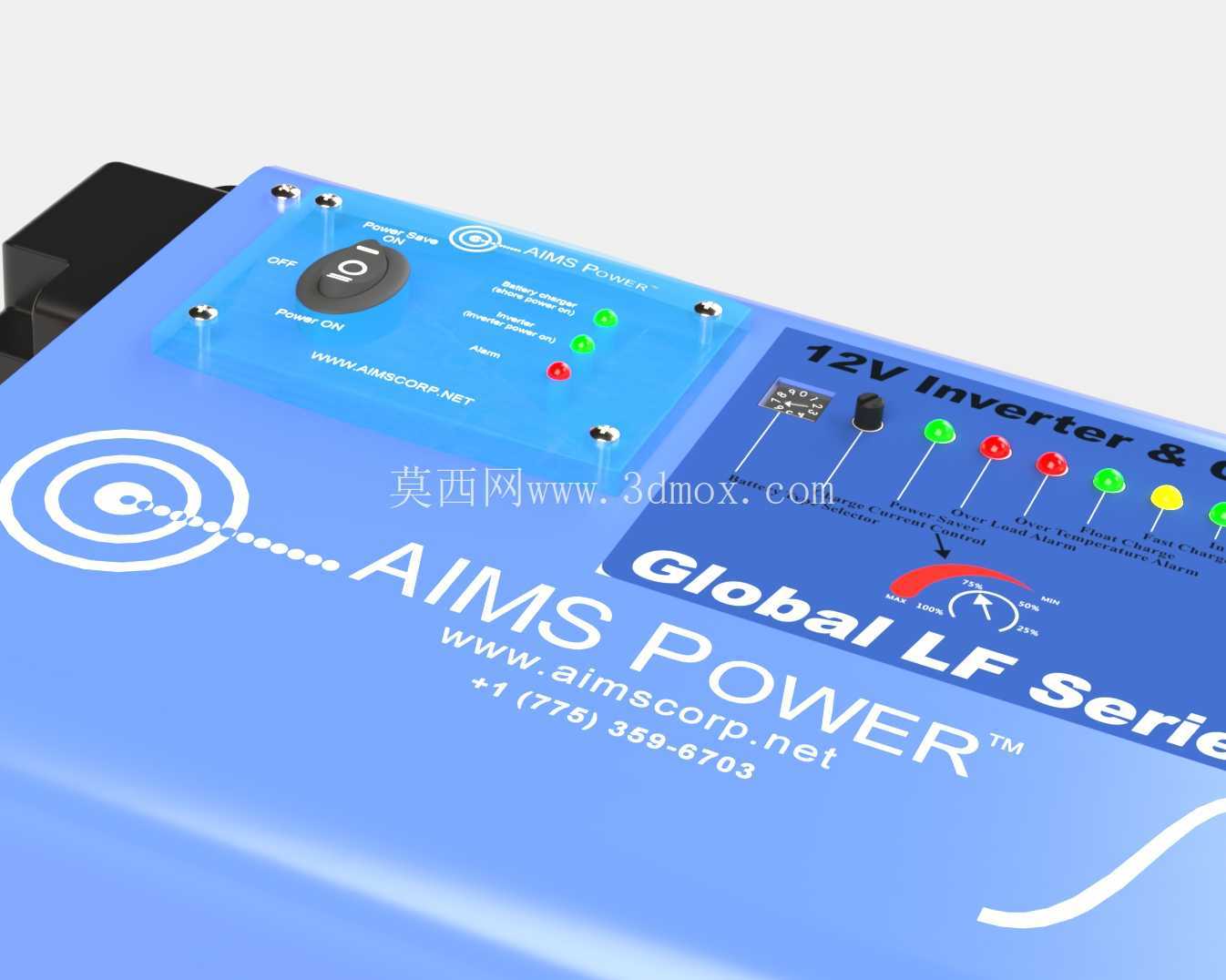

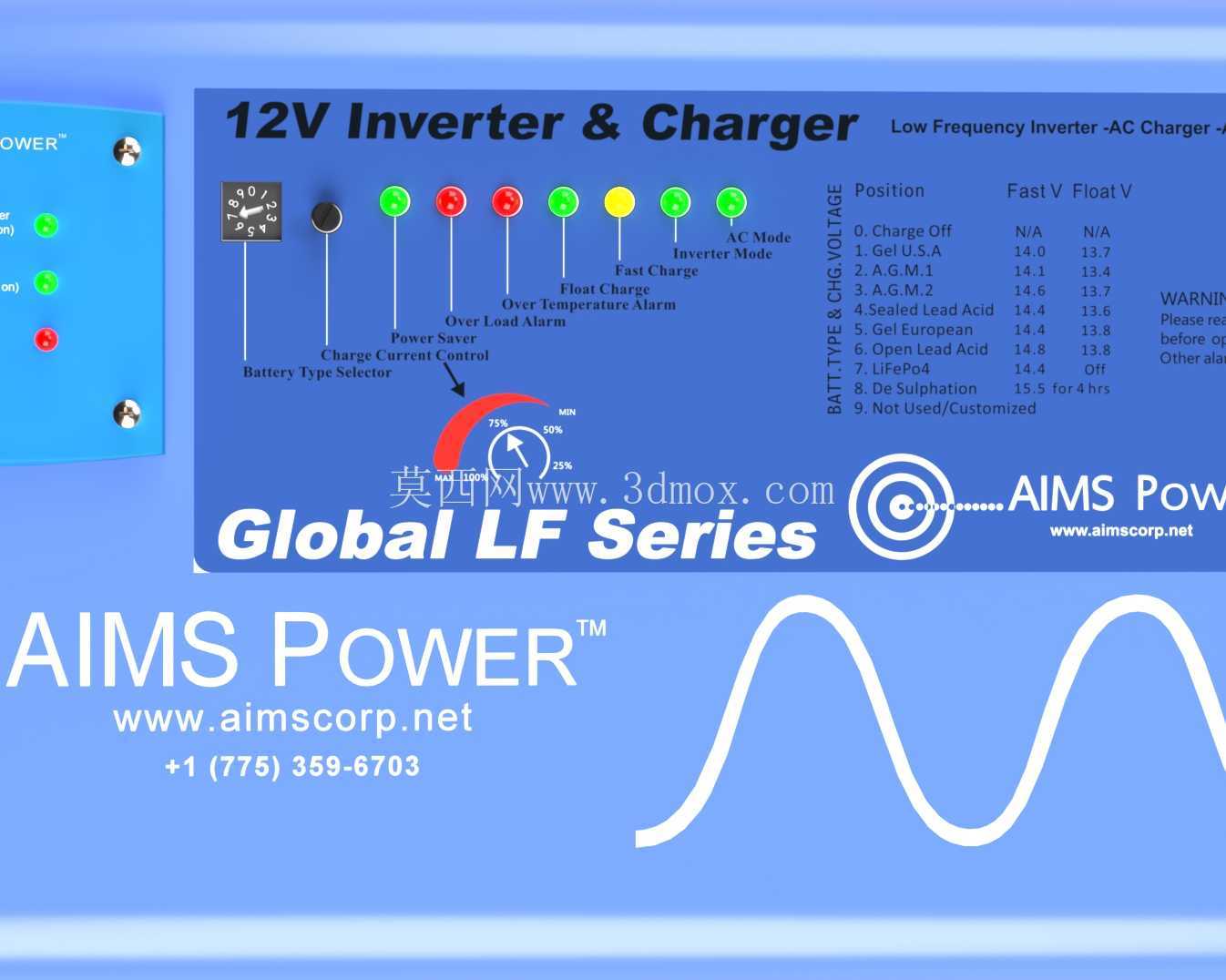

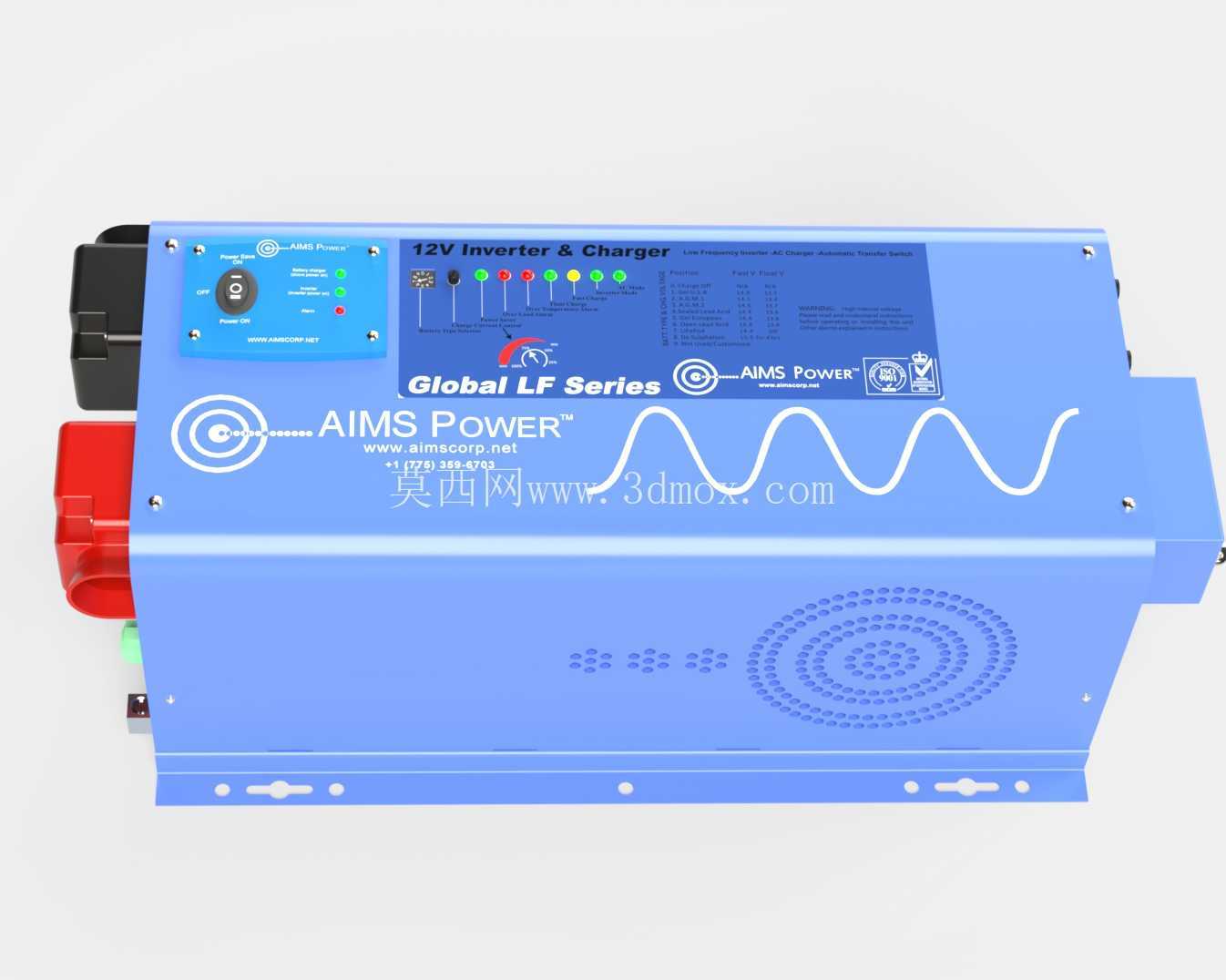

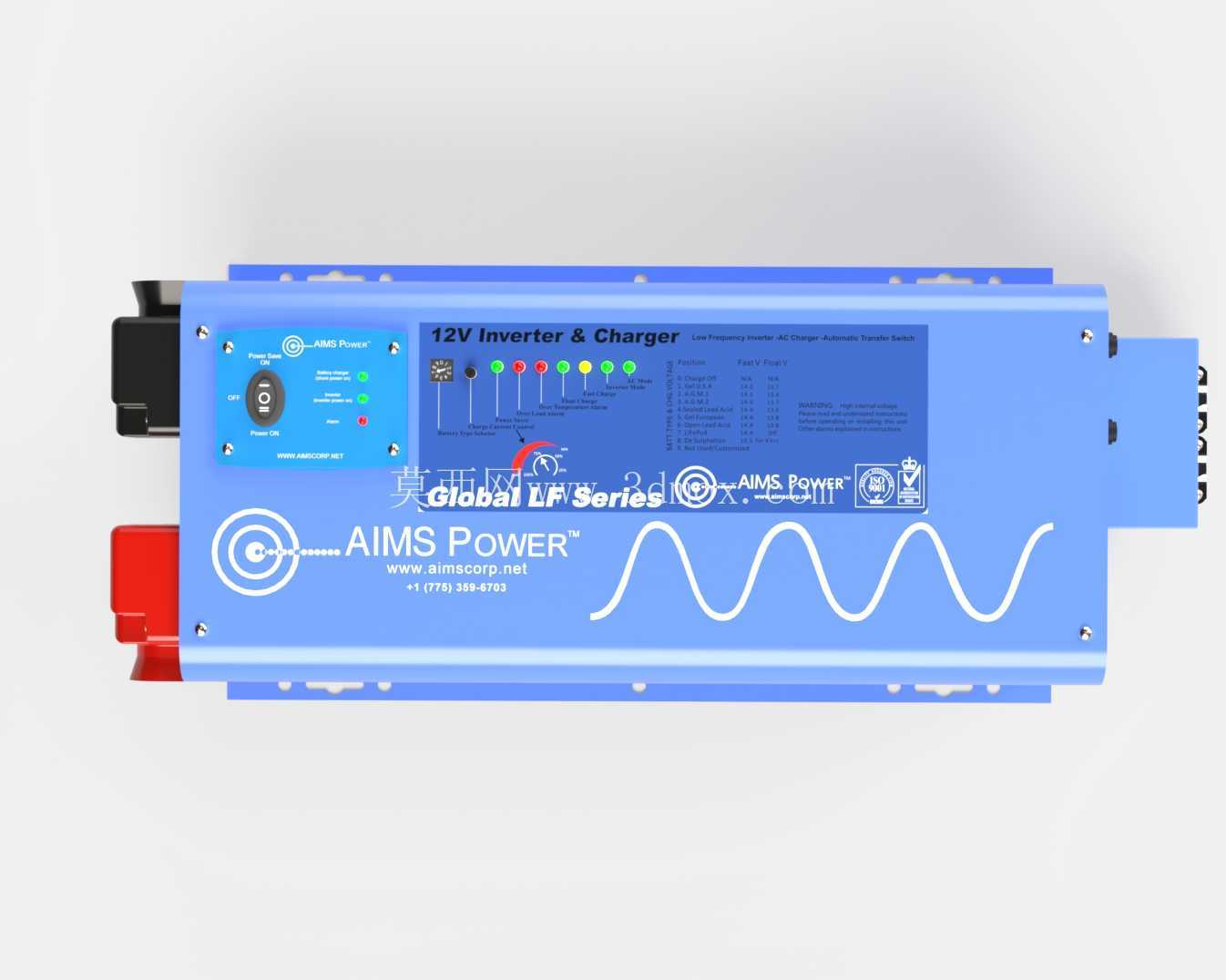

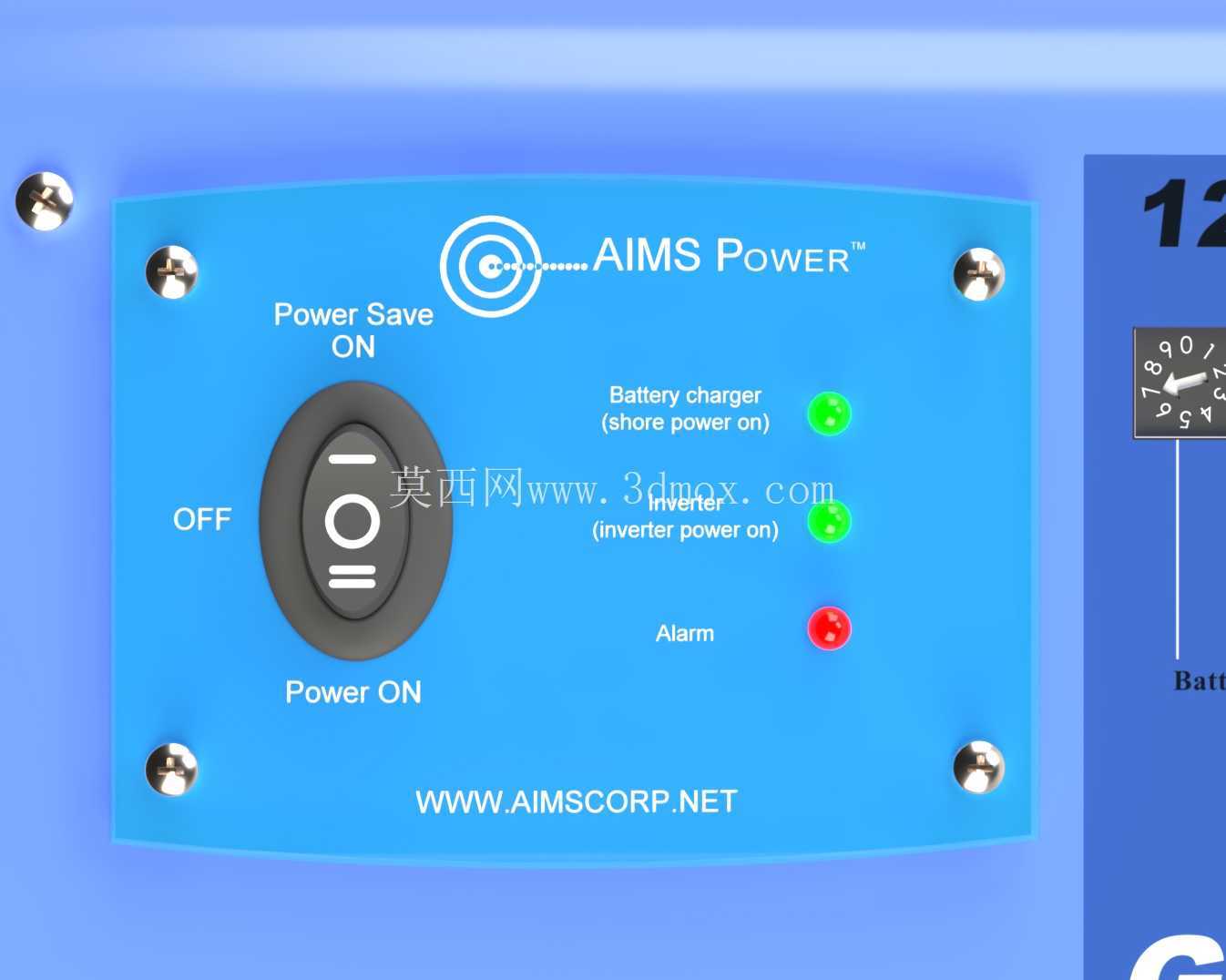

　　设备实际用途层面，这款集成装置同时承担三个核心功能：直流转交流的逆变输出、外接交流源对电池组的充电、交直流供电的自动切换。结构设计时需要将三个功能模块做物理分区，功率逆变模块因为发热量大，需要靠近设备外壳的散热肋片区域，充电控制模块需要靠近前面板的状态指示区域，方便调试人员通过指示灯快速判断充电阶段，自动切换开关模块需要靠近交直流接线端子排，缩短大电流走线的长度，降低线路损耗与电磁干扰。前面板的指示灯布局对应不同的工作状态，从左至右依次对应电池类型选择、充电状态、功率负载、故障告警、逆变模式、充电模式，每个指示灯的位置都对应内部电路板的LED焊盘位置，结构设计时需要保证导光柱的对准精度，避免出现灯光偏斜、亮度不均的问题，方便现场运维人员在不拆开机壳的情况下快速判断设备运行状态。

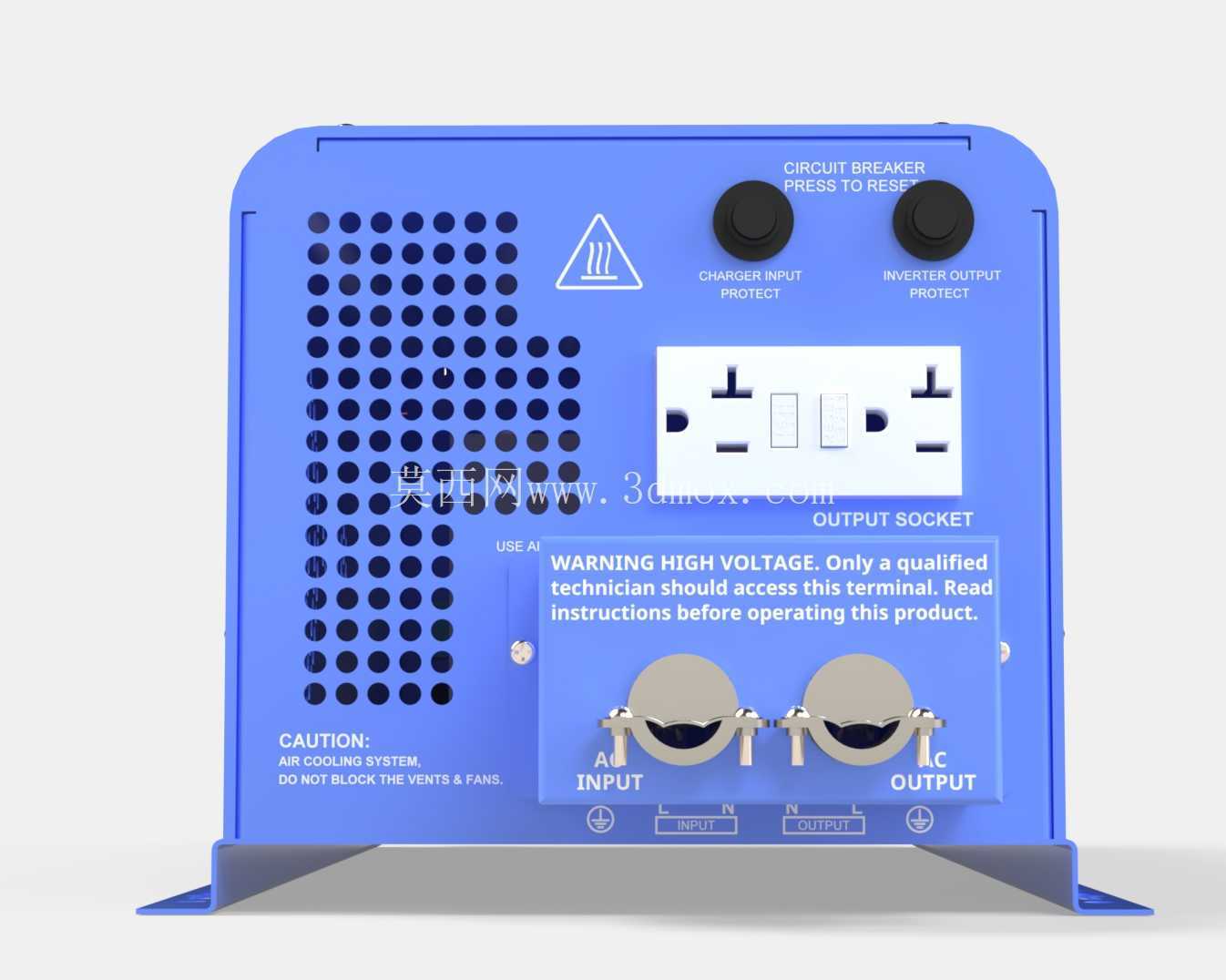

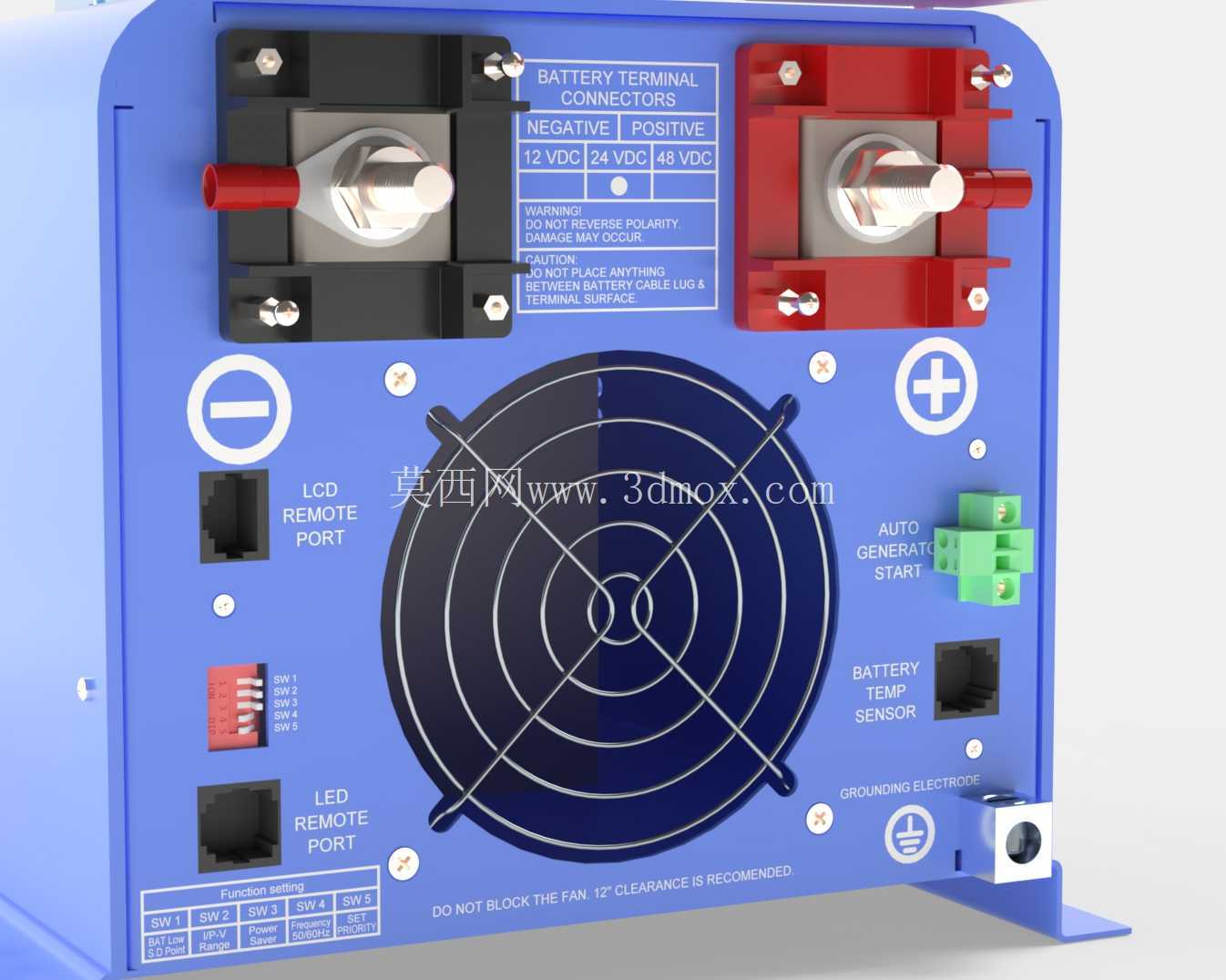

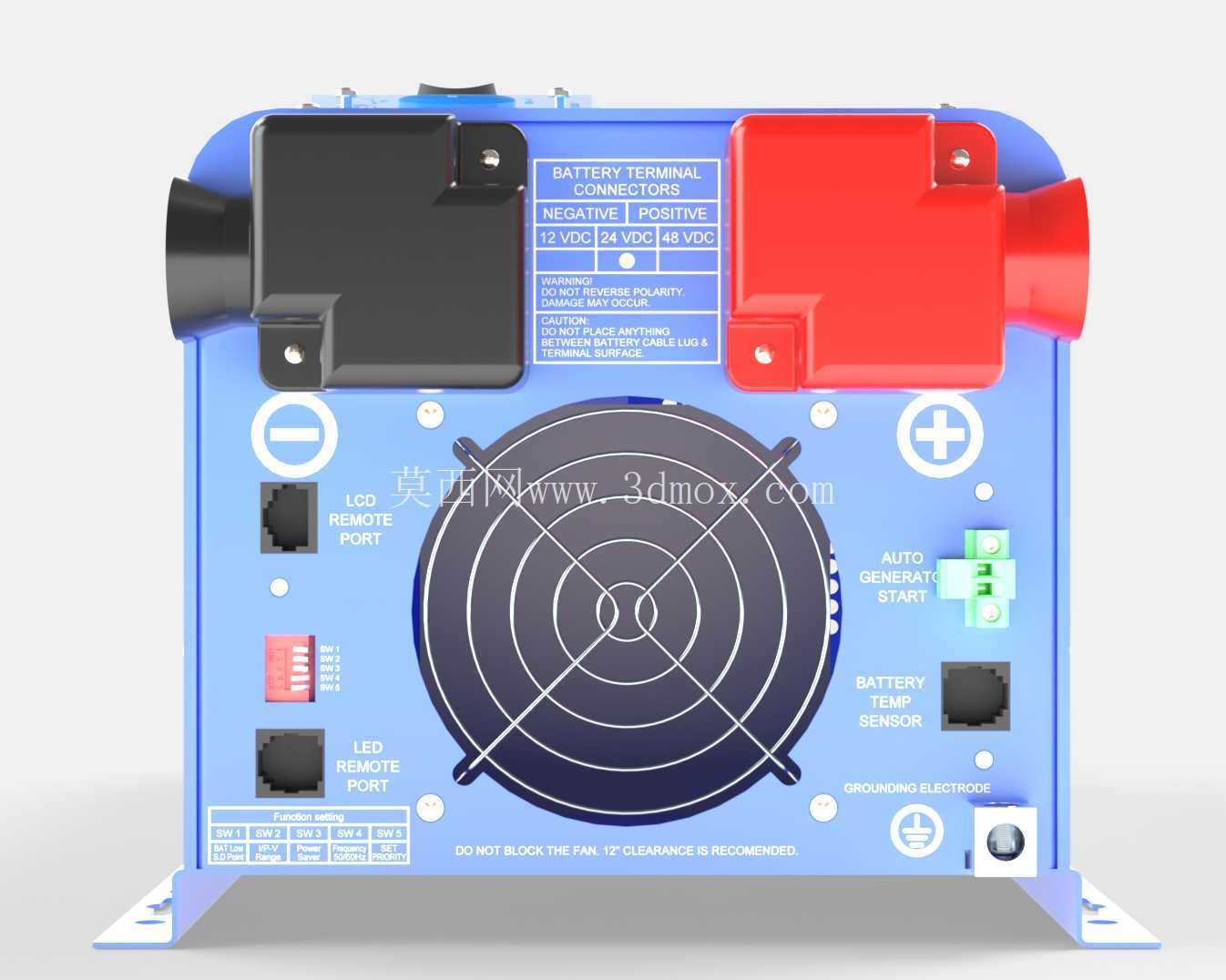

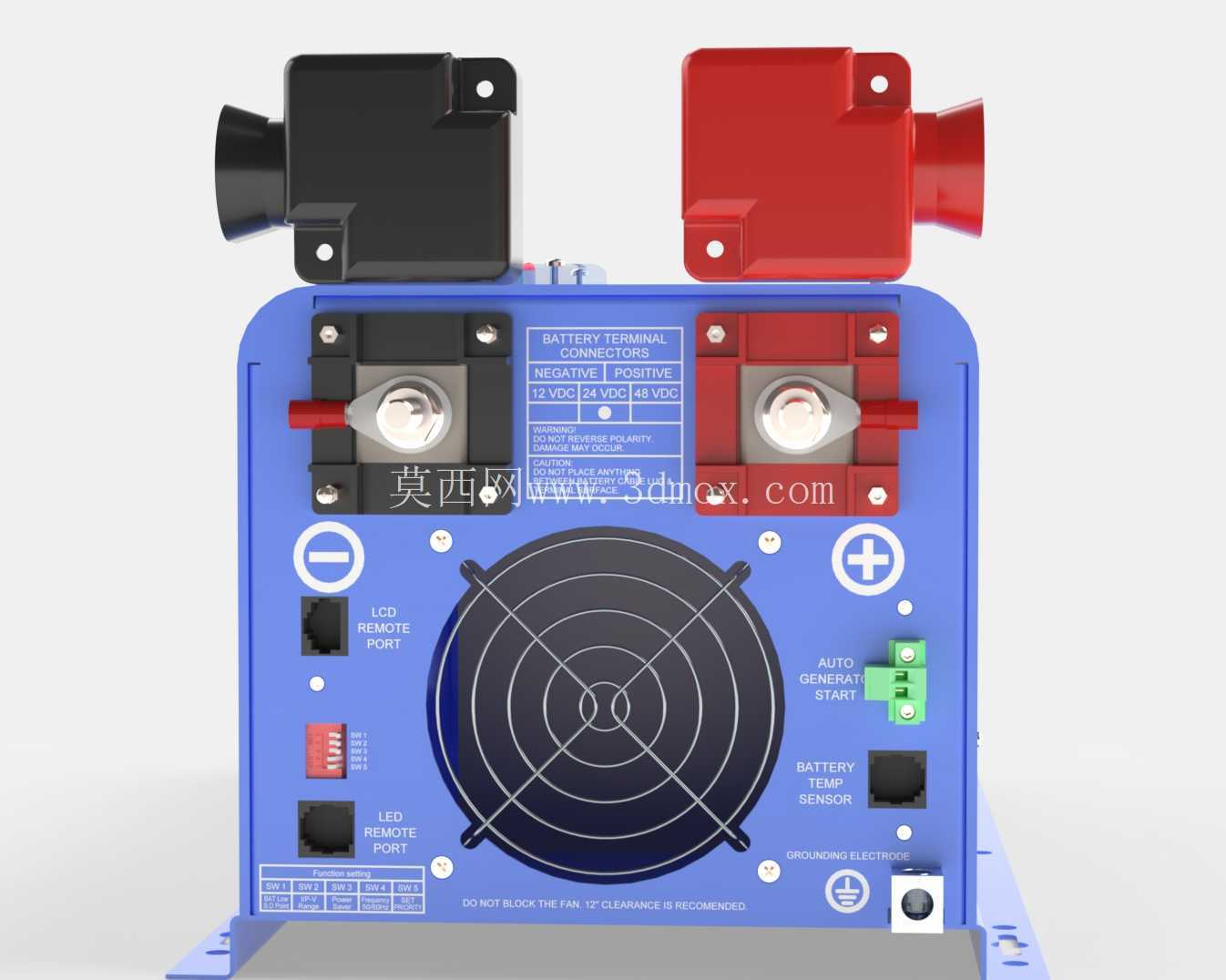

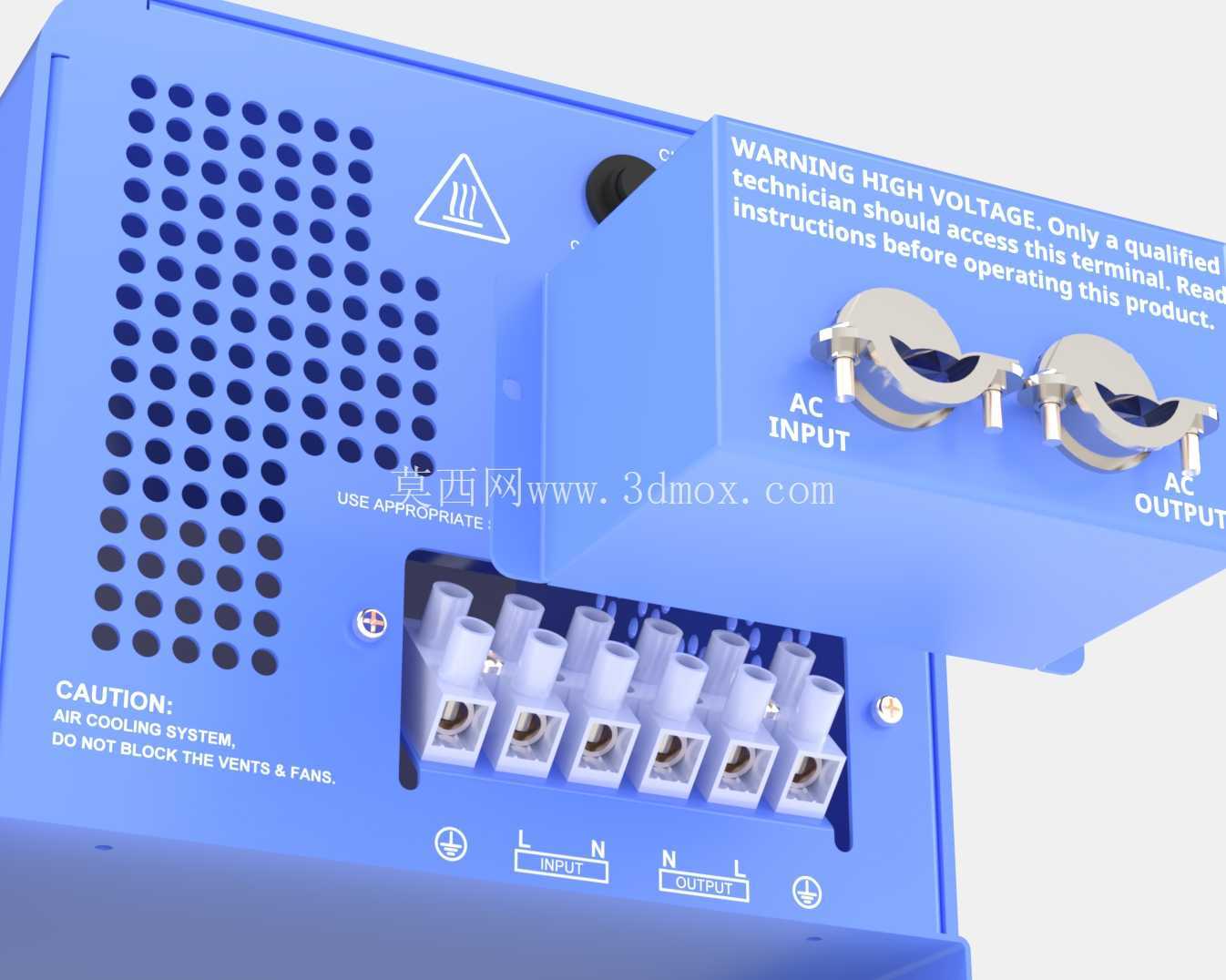

　　产品功能特性对应的结构设计细节上，顶部的电池类型选择拨码结构需要做防尘防水的密封处理，因为户外使用场景下灰尘、凝露容易通过拨码缝隙进入设备内部，造成拨码开关接触不良。前面板的显示屏安装槽需要做遮光唇边设计，避免户外强光下屏幕内容看不清的问题，同时屏幕的固定结构要采用缓冲胶垫，减少振动对屏幕的冲击。设备的接线端子区域设计在机身下部，每个接线位都预留了清晰的标识刻印位置，直流接线端与交流接线端之间做了物理隔离挡板，避免接线时误碰造成短路，接地端子的位置靠近设备金属外壳的接地点，保证接地路径最短，满足电气安全规范要求。

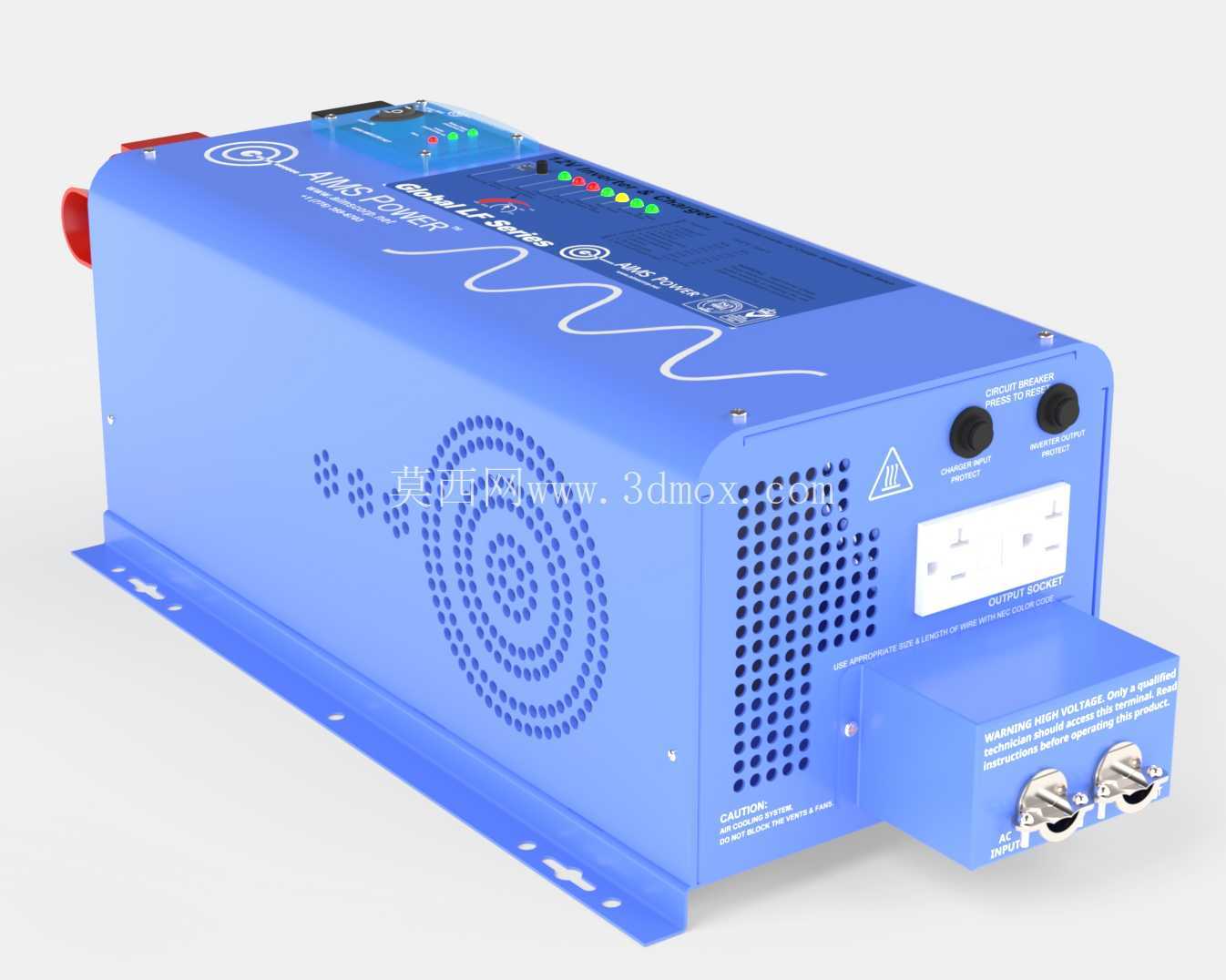

　　外形尺寸与安装边界的设计上，设备整体采用长方体立式结构，机身宽度适配标准19英寸机架的安装孔距，既可以单独壁挂安装，也可以配合安装支架装入标准机柜，机身深度控制在合理范围内，避免深度过大占用过多机柜纵深空间。设备两侧的散热风道采用下进上出的自然对流设计，进风口位置设置防尘滤网的安装卡槽，方便后期定期清理滤网时不需要拆开机壳，出风口位置做了防滴漏的折弯结构，避免上方滴落的液体顺着风道进入设备内部。机身底部的支撑脚高度预留了15mm的走线空间，方便底部走线的安装场景下线缆可以从设备下方顺利排布，不需要额外抬高设备。

　　从三维建模的角度看，这款装置的结构建模需要重点关注各个功能模块的装配间隙，功率模块与散热片之间的贴合公差、前面板组件与机身壳体的配合公差、接线端子排与外壳开孔的对位公差都需要严格控制，避免实际装配时出现干涉。内部走线的预留空间需要满足不同线径线缆的弯折要求，高压走线与低压信号走线之间预留足够的隔离距离，减少电磁干扰对控制信号的影响。外壳的钣金折弯处需要做圆角处理，避免安装调试时划伤操作人员，所有外露的固定螺丝都采用统一规格，方便现场维护时不需要携带多种规格的工具。
