多层铝型材框架工业包装作业台结构

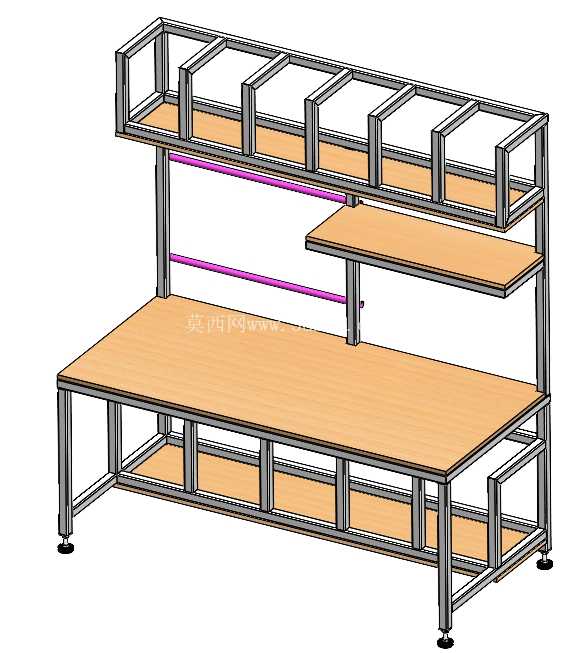

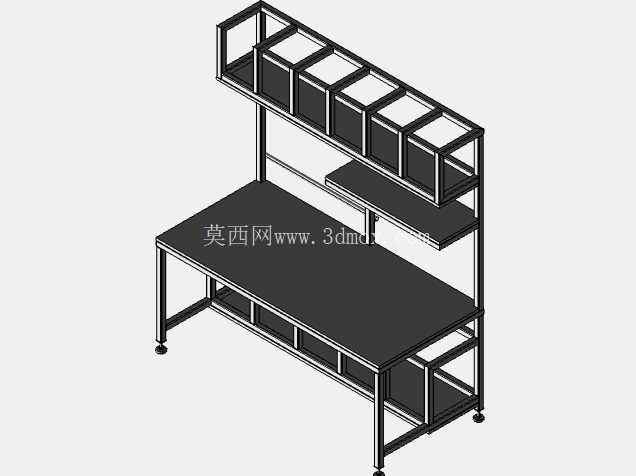

　　这套多层框架式作业台，主要面向电子元器件、小型工业零部件的包装工序场景设计，适配车间流水线旁的独立包装工位、质检后包装中转工位，也可用于小型成品的装箱前整理、辅料临时存放作业，在3C电子组装车间、小型五金件加工车间、仪器仪表装配工段的包装环节都能适配。整体框架采用工业铝型材拼接搭建，所有连接节点采用标准角件配合螺栓锁紧，没有焊接结构，后期如果需要调整层间距、拓展侧边附件，只需要松开对应节点的紧固件即可重新排布，不需要重新切割型材做焊接改造，适配产线调整后的工位尺寸变动需求。台面采用高密度复合板表面贴覆防静电胶皮的结构，边缘做圆弧包边处理，避免作业过程中剐蹭操作人员衣物或者划伤工件包装，主作业台面的高度设置在人体站立作业的舒适区间，操作人员站立时小臂自然下垂，台面高度刚好匹配手肘弯曲后的操作高度，长时间进行包装、贴标、整理作业时不容易产生肢体疲劳。主台面下方设置了一层通长的置物层，主要用来存放待包装的工件周转箱、包装用的纸箱、缓冲泡棉等大件辅料，不需要操作人员频繁转身到身后的物料架取放大件物料，减少作业过程中的无效动作幅度。

　　主台面上方设置了两层置物结构，靠近操作人员一侧的中层置物板宽度较窄，主要用来放置包装过程中频繁取用的小卷胶带、标签纸、美工刀、记号笔等小型工具，拿取时不需要抬高手臂，顺手就能拿到；最上层的通长框架结构没有铺设整面板材，而是采用分隔式的框格设计，每个框格可以对应放置不同规格的小零件盒，用来分类存放包装用的扎带、干燥剂、合格证、小配件等零散物料，框格的分隔条同时起到限位作用，避免作业过程中零件盒从台面上滑落。框架后侧设置了两根平行的挂杆，采用紫色阳极氧化处理的铝杆，表面光滑无毛刺，可以用来悬挂防静电手环的接地端子、小型工具挂钩、作业指导书文件夹，也可以临时挂放包装用的缠绕膜卷，抽拉使用时不会卡滞。

　　底部四个支撑脚都配置了可调节的脚杯，脚杯的调节行程可以适配车间地面不平整的情况，调整四个脚杯的高度就能让整个工作台保持水平，避免台面上的物料因为台面倾斜滑落，脚杯底部采用橡胶防滑垫，和地面接触时不会划伤环氧地坪，同时也能增加摩擦力，避免作业过程中工作台出现移位。整体结构的宽度方向预留了足够的操作空间，主台面的深度可以同时放下一个标准周转箱和包装完成的成品箱，作业时不需要频繁挪动箱子位置；上层框架的高度没有设置过高，避免遮挡操作人员观察前方流水线的视线，同时也不会因为层高过低导致拿取上层物料时碰头。

　　框架的所有型材端面都安装了端盖，没有裸露的型材切割面，避免切割毛刺划伤人员，所有连接螺栓的端头都隐藏在型材槽内或者角件内部，没有突出的尖锐结构。在实际使用时，还可以根据包装工序的具体需求，在框架侧面加装垃圾桶挂架、胶带切割器支架、照明灯具安装座，不需要额外在型材上打孔，直接利用铝型材的标准槽位就能固定附件，拓展性较强。整个结构的受力经过校核，主台面可以承受均匀分布的重物载荷，满足堆放待包装工件、包装物料的承重需求，上层置物结构因为主要放置小型零散物料，承重设计相对较低，避免上层放置过重物料导致整体重心过高出现倾覆风险。安装时只需要按照从下到上的顺序依次拼接底部框架、支撑立柱、各层台面框架、上层分隔框，最后调整脚杯水平即可，不需要大型安装工具，两名操作人员配合就能在短时间内完成组装，搬迁时也可以拆解成型材杆件运输，不需要整体吊装，适合车间内灵活调整工位布局的需求。
