电源类主控电路板结构设计方案

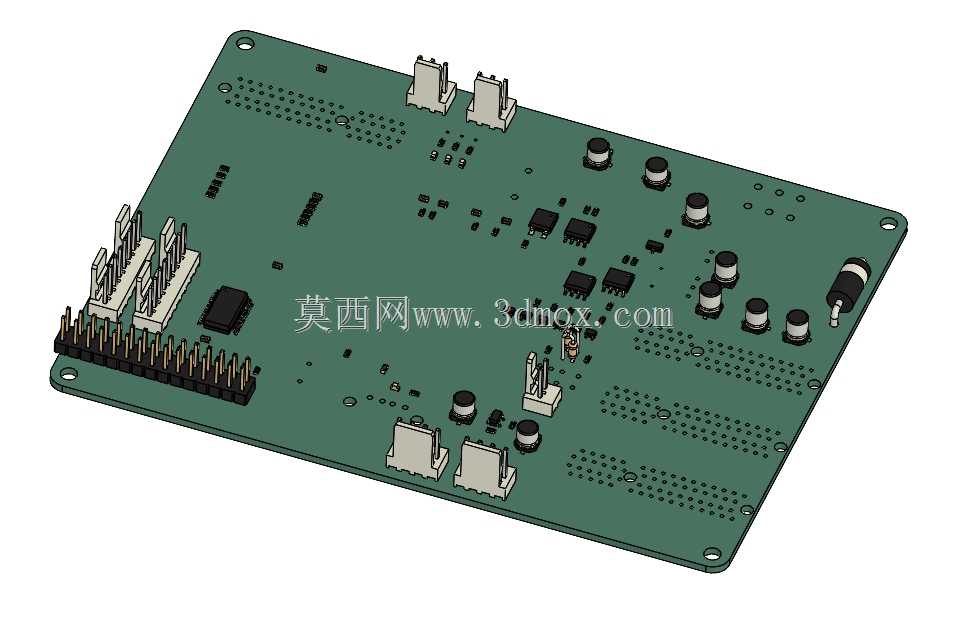

　　这款主控电路板主要配套电源类变压设备使用，在工业控制电源、小型设备供电模块、嵌入式系统供电单元场景中承担核心的电能分配、信号转接、稳压输出功能，是连接变压绕组与后端用电负载的关键载体。从结构设计层面看，板体采用常规FR-4环氧玻纤基材，整体轮廓为矩形切角设计，四个安装角位预留了标准沉头安装孔，孔位公差控制在±0.1mm范围内，可直接适配M3规格的铜柱或螺丝固定，安装边界完全匹配常规电源壳体的内部卡槽尺寸，不需要额外做结构改模就能直接装配。

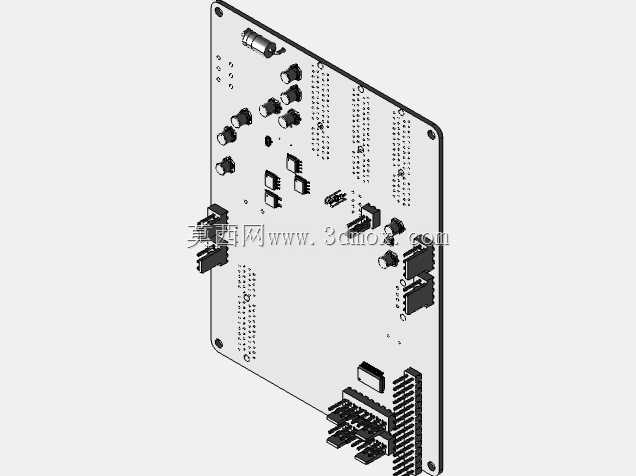

　　板上元件布局遵循强弱电分离的布线原则，高压输入侧的接插件集中布置在板体长边一侧，采用多排针座加立式插座的组合设计，其中长排针为2.54mm标准间距，可直接对接排线实现多回路信号传输，立式白色插座为大电流接线位，单pin过流能力满足10A设计要求，适配变压后的主功率回路接线需求。板上的电解电容全部采用立式贴装布局，高度控制在12mm以内，避免与电源壳体上盖产生干涉，电容排布位置靠近稳压芯片输出端，尽可能缩短滤波回路的走线长度，降低纹波干扰。贴片类元件包括稳压芯片、MOS管、阻容件全部布置在板体中部区域，回流焊工艺可一次性完成贴装，减少后续补焊工序。

　　板体表面预留了多组测试点，分布在关键电压回路节点上，生产调试时可直接用探针接触测试，不需要额外飞线。在设计思路上，这款板件优先考虑生产装配的便利性，所有接插件的方向统一朝向板边，接线操作时不需要翻转板体，元件排布的间距满足IPC-A-610D的装焊标准，相邻元件的间隙不小于1mm，避免焊接时出现连锡问题。板上的散热区域做了露铜处理，对应功率芯片的安装位置，可直接贴装导热硅胶片与壳体散热面接触，不需要额外加装散热片就能满足额定功率下的散热需求。

　　从安装适配性来看，板体的总厚度为1.6mm，属于常规PCB板厚，边缘做了圆角处理，装配时不会刮伤壳体内部的绝缘层，所有元件的最高高度不超过15mm，整体装配后在壳体内的剩余空间满足3mm以上的安全绝缘距离，符合低压电器的安全设计规范。在实际应用中，这款板件可直接配套小功率工频变压器、开关电源变压器使用，替代传统的飞线接线方式，提升电源模块的装配一致性，降低人工接线的出错率，板上预留的扩展接插件还可根据需求外接状态指示灯、远程控制信号端子，适配不同的设备供电需求。布线层面，功率回路的走线宽度做了加宽处理，大电流路径的走线宽度不小于3mm，载流能力满足满负载运行要求，信号回路走线做了包地处理，避免功率回路的电磁干扰影响控制信号的稳定性。板体的定位孔除了四个角位的安装孔，还在中部预留了两个辅助定位孔，可适配不同结构的壳体安装需求，不需要重新开模就能兼容两款相近尺寸的电源外壳，提升了板件的通用适配性。接插件的选型全部采用行业通用标准件，采购替换方便，不会出现专用件缺货导致的生产停滞问题，所有贴片元件的封装全部采用标准封装，SMT贴装时不需要定制特殊吸嘴，可直接适配常规贴片机的生产流程。
