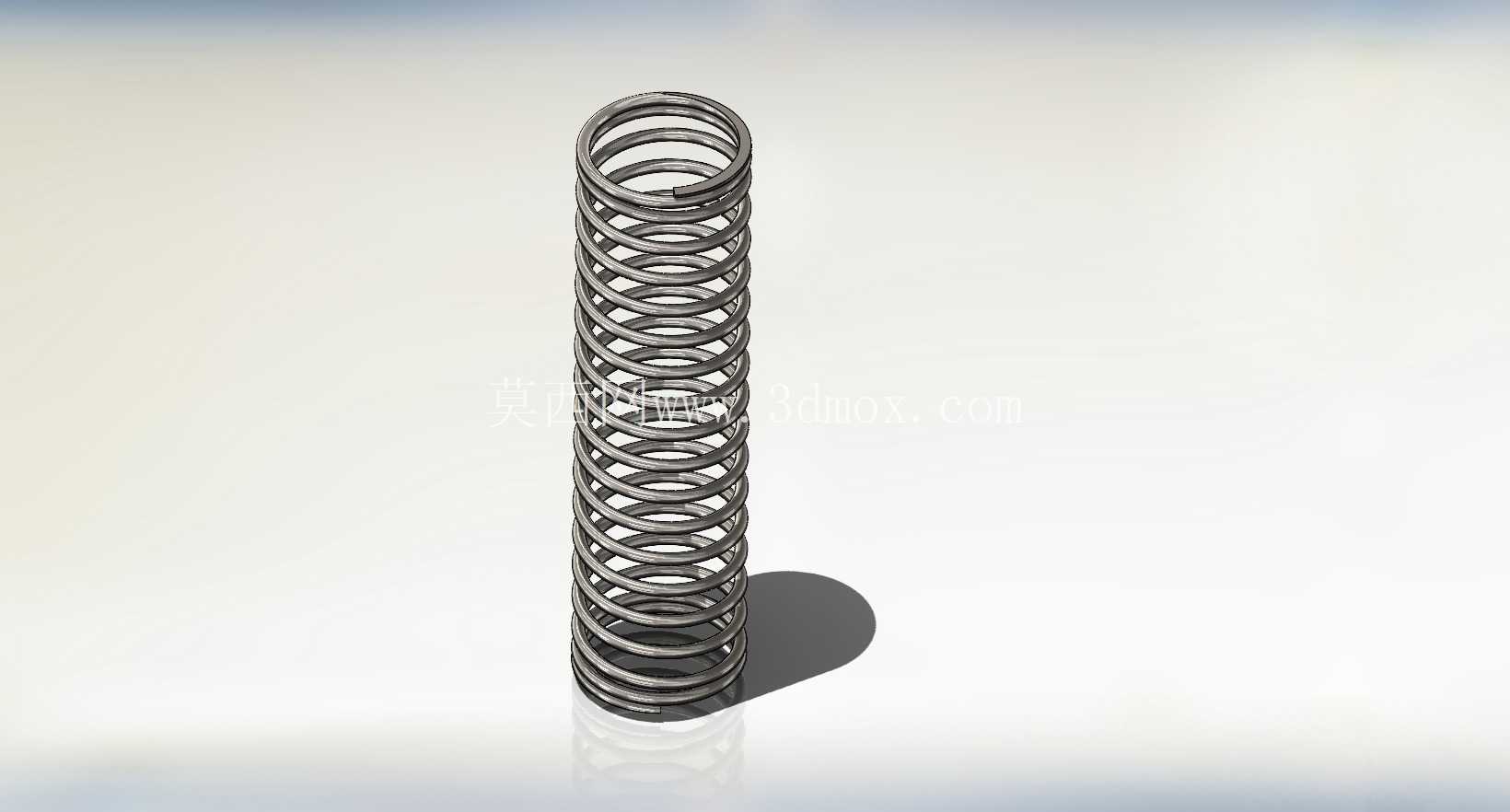

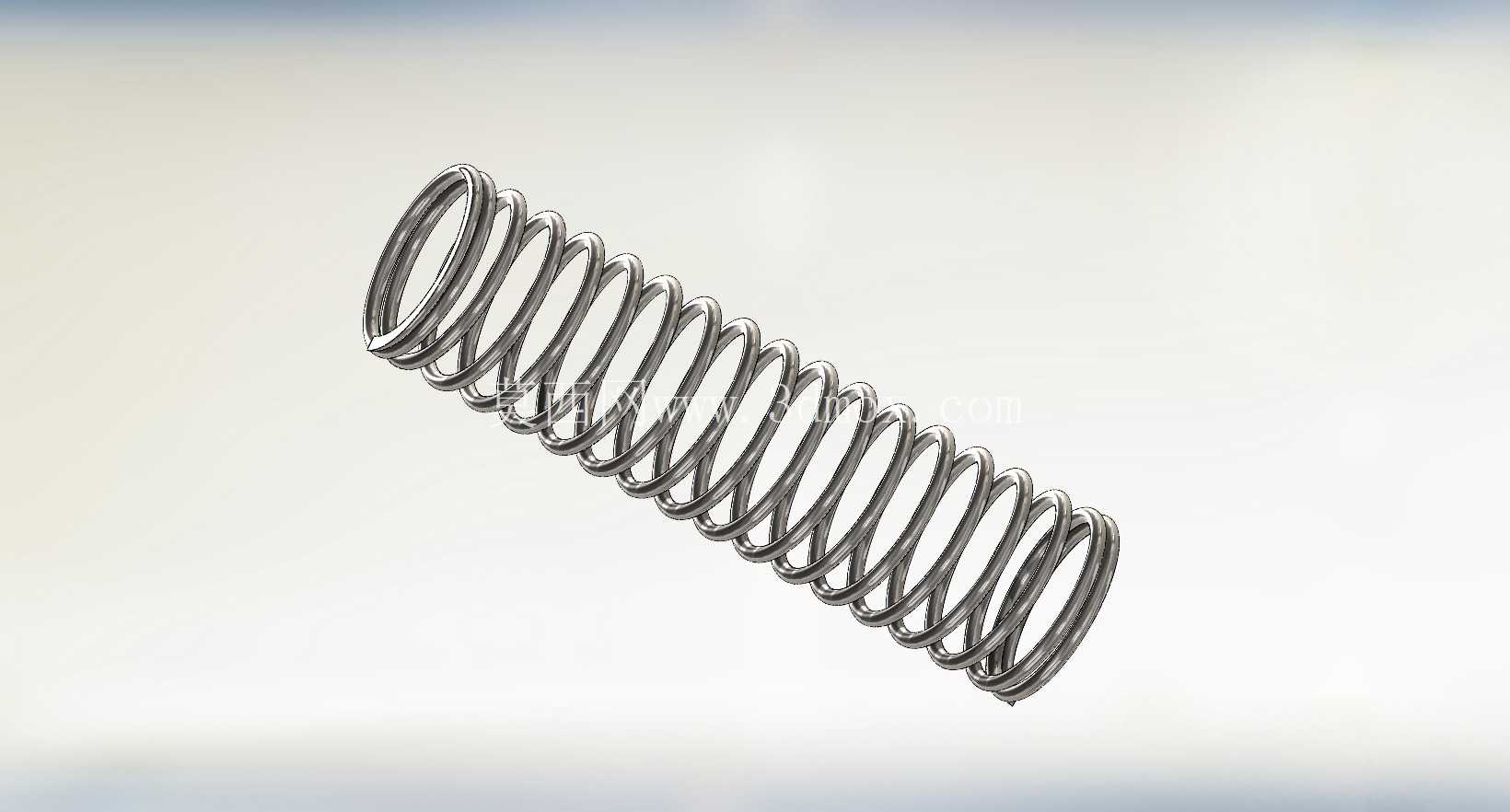

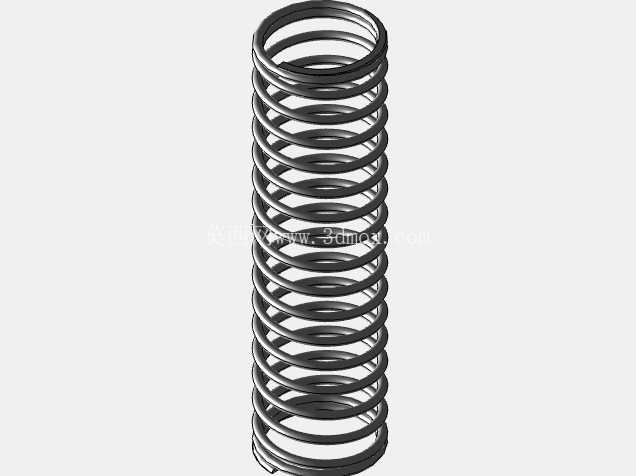

减压阀配套圆柱螺旋压缩弹簧结构设计

　　在流体压力控制类阀门的结构体系里，螺旋压缩弹簧是直接决定调压精度、启闭响应速度与压力稳定阈值的核心弹性承载零件，这类弹簧的设计合理性，会直接影响减压阀在不同工况下的出口压力波动范围、密封副贴合可靠性以及长期运行的疲劳寿命。不同于普通传动场景用的弹簧，减压阀配套的螺旋弹簧需要在预设的压缩行程内提供线性度极高的弹性回复力，既要保证阀瓣在进口压力波动时能快速位移调整过流面积，又要避免弹簧刚度突变导致的压力震荡、阀瓣跳动异响等问题。

　　从实际应用场景来看，这类弹簧主要安装在减压阀的调压腔内部，上端抵接调压螺杆的压盖，下端作用在阀瓣或者活塞组件的受力端，通过预压缩量的调整来设定出口端的目标压力值。当出口侧压力低于设定值时，弹簧的弹力会推动阀瓣向开大过流通道的方向移动，提升介质过流量抬升出口压力；当出口压力超过设定值时，介质作用在阀瓣承压面的力会克服弹簧弹力，推动阀瓣向关小过流通道的方向移动，减少介质供给降低出口压力，整个动态调节过程中，弹簧的力值输出稳定性直接决定了调压过程的平顺性。

　　设计这类弹簧的时候，首先要匹配减压阀的额定压力调节范围来确定弹簧的刚度参数，不能简单套用标准弹簧的参数。比如常用的水系统、低压气动系统减压阀，弹簧的工作行程通常在几毫米到十几毫米区间，需要保证在全行程范围内，弹簧的弹力偏差控制在合理范围内，避免出现低压段刚度不足调压迟钝、高压段刚度过大调压精度不足的问题。材料选择上通常会选用碳素弹簧钢丝或者不锈钢弹簧钢丝，前者适用于常规无腐蚀的水、油介质工况，后者适用于有弱腐蚀要求的气动、化工介质场景，材料的抗拉强度、疲劳极限要满足至少数万次压缩循环的使用要求，避免长期使用后出现弹力衰减导致的压力漂移。

　　外形尺寸与安装边界的匹配是建模过程中需要重点把控的环节，弹簧的外径要小于调压腔的内壁直径，预留至少1-2毫米的径向间隙，避免弹簧压缩过程中出现偏磨、卡滞；弹簧的内径要大于导向杆的外径，保证弹簧在压缩、回弹过程中能沿着导向结构同轴运动，不会出现侧向倾斜导致的力值偏移。弹簧的两端通常需要做并圈磨平处理，磨平长度不小于一圈周长的四分之三，保证弹簧两端的支撑面与轴线垂直，安装后不会出现歪斜，避免工作过程中产生侧向分力加剧阀瓣密封面的偏磨。自由长度的设计要结合调压腔的安装空间、最大压缩量、预压缩量综合计算，要保证在阀瓣完全关闭的极限位置，弹簧不会出现并圈压并的情况，预留足够的余量避免弹簧出现永久塑性变形；同时在阀瓣完全开启的位置，弹簧仍然要保持一定的预紧力，避免阀瓣在介质冲击下出现无规则跳动。

　　建模过程中需要重点还原弹簧的螺旋升角、节距参数，常规工况下这类弹簧的节距在全工作段是均匀设置的，保证弹力输出的线性度，两端的并圈部分要和有效圈部分平滑过渡，不能出现螺旋线的突变，避免实际加工时出现应力集中的问题。有效圈数的设置要匹配刚度计算结果，支撑圈的数量根据弹簧的直径大小通常设置1-2.5圈，保证支撑的稳定性。在实际的阀门装配过程中，这类弹簧的安装同轴度误差需要控制在很小的范围内，否则会导致阀瓣受力不均，出现密封面泄漏、调压失灵的问题，所以建模时需要明确标注弹簧两端的平面度、两端面与弹簧轴线的垂直度公差，给后续的零件加工、装配检验提供明确的参考依据。

　　从结构特性来看，这类圆柱螺旋弹簧相比其他弹性元件，结构简单、成本可控、力值输出稳定，非常适合减压阀这类需要频繁做小行程往复运动的调压场景，只要参数匹配合理、加工精度达标，就能在很长的使用周期内保持稳定的弹力输出，不需要频繁更换维护。在做阀门整体结构校核的时候，还要结合弹簧的刚度曲线，模拟不同进口压力、不同流量工况下阀瓣的位移量，验证弹簧参数是否能覆盖整个调压区间，避免出现调压范围不够、超压时无法有效关阀的问题。
