多色工业控制启动按钮结构设计

　　这类控制按钮是工业电控系统里最基础也最高频的人机交互部件，从车间流水线的工位控制盒、机床操作面板，到自动化设备的启停工位、配电柜的本地操作区，甚至小型专用设备的手持操作端，都能见到这类按钮的应用。日常生产里，不同颜色的按钮对应完全不同的操作逻辑，红色通常对应急停、停止类的安全相关操作，黄色多用作预警、复位类功能，绿色对应设备启动、运行确认，蓝色则常被分配为自定义功能触发，这套颜色标识逻辑是跨行业通用的设计规范，能大幅降低操作人员的误触概率，哪怕是跨工位调岗的操作工，也能凭借颜色快速识别按钮功能，减少安全隐患。

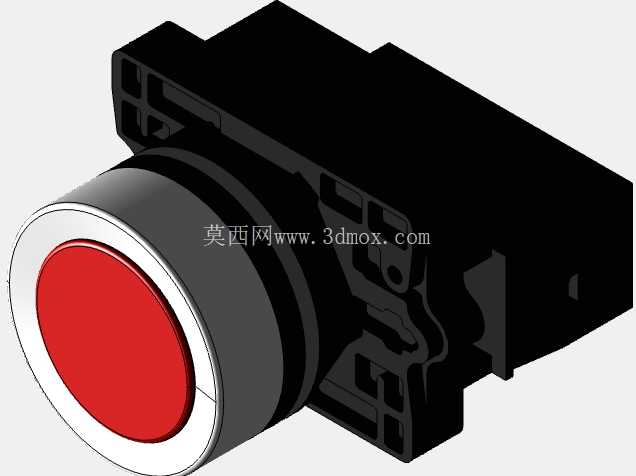

　　从结构设计来看，这款按钮采用了常见的面板嵌入式安装结构，前端的操作头部分做了环形金属包边，既可以提升操作面的耐磨性能，避免长期按压导致的塑料边缘崩缺，也能在面板安装后起到限位作用，防止按钮整体向柜体内部滑脱。后端的基座部分做了多组加强筋与卡扣结构，一方面是为了适配标准的安装开孔尺寸，和面板卡合后不需要额外打螺丝就能实现可靠固定，安装效率比螺丝固定式更高；另一方面基座的加强筋结构可以提升整体抗形变能力，在面板厚度存在小幅公差的时候，也能通过卡扣的弹性变形实现适配，不会出现安装松动的问题。按钮的按压行程做了合理的冗余设计，按压力度控制在适合成年人单指操作的区间，既不会因为力度太轻导致误碰触发，也不会因为按压力度过大增加长期操作的疲劳感，内部的触点安装位预留了足够的电气间隙，适配常规的低压控制回路接线需求。

　　在安装边界上，这款按钮适配工业领域通用的标准圆形安装开孔，安装时只需要在面板上开出对应尺寸的圆孔，将按钮从面板正面推入，后端用配套的锁紧环旋紧即可完成固定，不需要复杂的安装工装。基座的整体深度控制在常规电控柜、操作盒的容纳范围内，哪怕是厚度较薄的手持操作盒，也不会出现后端顶到盒内走线的问题。按钮的接线端做了防呆结构设计，不同回路的接线位有明确的分隔，避免接线时出现短接问题。从实际使用场景出发，这类按钮的设计充分考虑了工业现场的复杂环境，操作头的表面做了防滑处理，哪怕操作人员手上沾有少量油污、切削液，也能稳定按压触发，不会出现打滑的情况。按钮的整体结构没有多余的外露缝隙，能阻挡日常生产中的粉尘、少量飞溅液体进入按钮内部，降低触点氧化、接触不良的故障概率，适配绝大多数普通工业车间的使用环境，不需要额外做防护套就能满足日常使用需求。

　　在做设备电控部分的结构设计时，这类标准件按钮的选型是非常高频的工作，建模时需要准确还原安装开孔尺寸、基座的外轮廓尺寸、按压行程的活动范围，才能保证在做面板布局、内部走线空间校核的时候不会出现干涉。很多新手工程师在建模这类标准件的时候，容易忽略按钮后端的接线空间预留，导致实际装配时接线端子顶到柜内的线槽或者其他电气元件，这款模型完整还原了基座的完整结构，包括卡扣的凸起位置、加强筋的轮廓，能直接用于装配干涉校验，减少设计阶段的疏漏。另外按钮前端的操作头突出面板的高度也做了准确还原，在做操作面板的人机工程校核时，可以准确判断多个按钮并排安装时的操作间距是否合理，避免相邻按钮距离太近导致误触相邻按键的问题。不同颜色的按钮头做了独立的结构区分，在做整机BOM统计的时候，可以直接根据模型的颜色区分不同功能的按钮数量，提升设计出图的效率。
