两针外置式电源连接插座结构设计

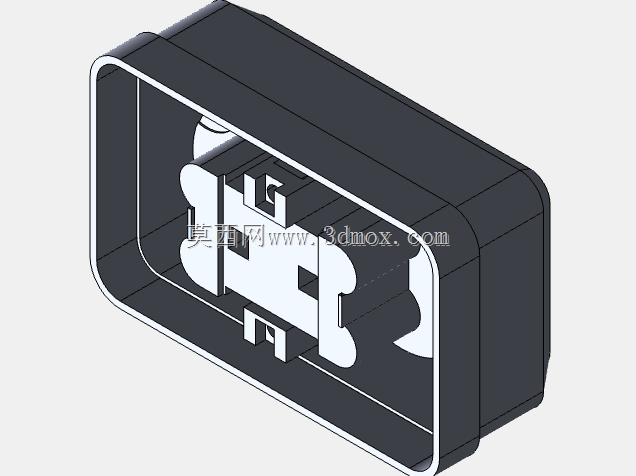

　　这款两针外置连接插座的结构设计，核心围绕户外电气设备的外接供电接驳需求展开，在日常工程应用里，这类部件常出现在小型户外工控模块、低压照明装置、便携检测设备的壳体外侧，承担外部电源输入的导通与物理固定作用，设计阶段首先要考虑的就是安装后的外露防护性，以及插合过程中的对位容错能力。从结构细节来看，整体采用带围边的矩形壳体设计，外围的凸起边框并非装饰结构，而是在插头插入后形成一圈物理遮挡，既可以减少日常使用中灰尘、飞溅液体直接渗入插合面的概率，也能避免外力侧向磕碰直接作用在内部导电插片上，降低插片变形导致的接触不良风险。内部的两针导电接触位采用对称式布局，接触片周边设置了多组定位卡扣结构，这些卡扣在装配时可以直接将导电组件卡紧在壳体内部的卡槽中，不需要额外打胶或者螺丝固定，既提升了装配效率，也避免了金属紧固件带来的绝缘间隙问题。接触片的形态做了导向圆弧处理，插头插入时不需要完全精准对位，顺着圆弧导向就能顺利滑入接触位，对于需要频繁插拔的户外作业场景来说，这种设计能大幅降低对位难度，减少插针歪折的故障概率。

　　安装边界方面，这款插座采用嵌入式安装逻辑，壳体外侧的边框作为安装贴合面，背面的结构可以直接穿过设备壳体上预留的矩形开孔，通过侧边的卡扣或者预留的安装孔位固定在设备壳体壁上，安装后外露部分的厚度控制在较低范围，不会因为突出过多导致运输、使用过程中被剐蹭脱落。插合面的内部空间做了防呆结构设计，非对应规格的插头无法完全插入，避免错插导致的电源短路问题。从实际使用的工况适配角度，这种外置插座的结构强度做了针对性强化，外壳选用的是具备一定抗冲击能力的绝缘工程塑料，日常的轻微磕碰、温度变化带来的形变都不会导致壳体开裂或者内部结构移位。

　　内部导电接触片的弹性参数经过匹配，既可以保证插头插入后有足够的接触压力，降低通电过程中的接触电阻，避免大电流通过时出现发热问题，也不会因为插拔力过大导致用户操作困难，长期插拔后接触片的弹性衰减控制在合理范围，能满足上千次插拔的使用寿命要求。在结构建模过程中，需要重点关注几个配合尺寸的公差控制：首先是外壳安装边与设备壳体开孔的配合间隙，间隙过大会导致安装后松动，间隙过小则会出现装配困难，一般预留0.1-0.2mm的装配间隙比较合理；其次是内部接触片与壳体卡槽的过盈配合量，过盈量太小会导致接触片在插拔过程中移位，过盈量太大则会导致装配时塑料壳体出现开裂风险；另外插合面的导向斜面角度需要控制在合理范围，角度太大起不到导向作用，角度太小则会增加插座整体的外形尺寸，浪费安装空间。

　　这款插座的结构没有采用复杂的多余设计，所有的结构特征都服务于实际使用需求：围边的防护作用、卡扣的快速装配作用、导向结构的易插合作用、防呆结构的防错插作用，每一处结构都对应实际使用中可能出现的问题，对于低压直流供电的小型外置设备来说，这种结构设计既能满足电气连接的可靠性要求，也能控制整体的生产成本与装配难度，适合批量生产应用。在实际选型替换时，只需要核对设备壳体上的开孔尺寸、插针的间距以及载流参数，就可以直接替换同规格的外置插座，不需要对设备壳体做二次修改，适配性较强。
